Rohr und Fittings: Alu-Verbundrohr 16–40 mm, Pressfittinge, Steckfittinge, Messing

Alu-Verbundrohr: Was ist das und wofür eignet es sich?

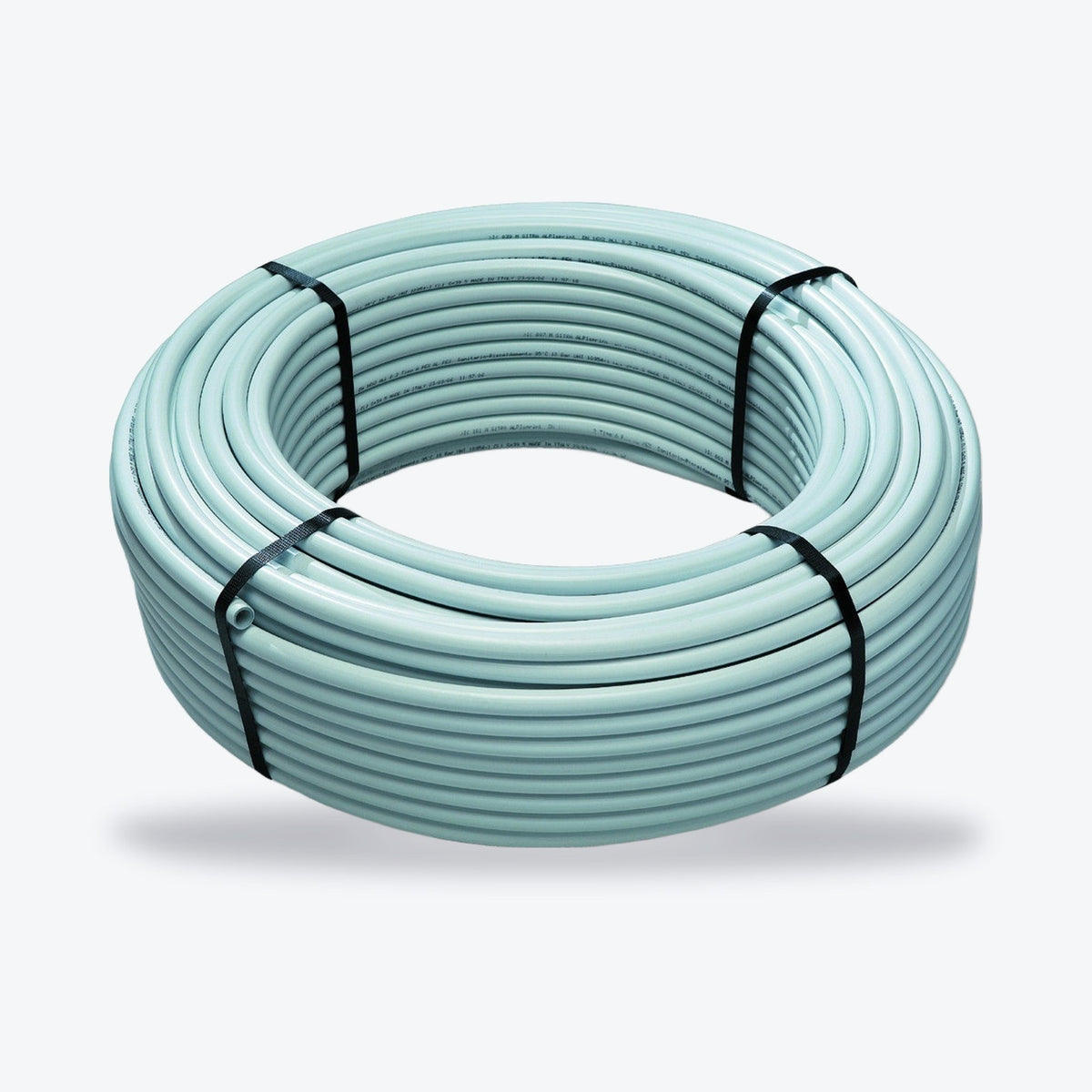

Alu-Mehrschichtverbundrohr hat fünf Schichten: innen und außen vernetztes Polyethylen (PEX), dazwischen eine stumpfgeschweißte Aluminiumschicht, verbunden über zwei Haftvermittlerschichten. Das Aluminium macht das Rohr sauerstoffdicht und biegsam, das PEX sorgt für eine glatte Innenfläche ohne Korrosion. Unser Rohr ist für Trinkwasser, Warmwasser, Heizkörper, Fußbodenheizung und Kühlung ausgelegt, mit einer Betriebstemperatur bis 95 °C und einem Betriebsdruck bis 10 bar. Sie finden es als Rolle, als 4-m-Stange und vorisoliert mit 6 mm Dämmung in Rot und Blau.

Welche Dimension passt: 16x2, 20x2, 26x3, 32x3 oder 40x3,5?

Die erste Zahl ist der Außendurchmesser, die zweite die Wandstärke in Millimetern. Die Einsatzbereiche in der Tabelle sind Richtwerte aus der Praxis. Die genaue Dimension ergibt sich aus Durchfluss und Leitungslänge, also aus der Rohrnetzberechnung.

Dimension	Typischer Einsatz	Ausführungen bei uns
16 × 2 mm	Anbindung einzelner Heizkörper und Zapfstellen wie Waschtisch oder WC	Rolle 100 m, vorisoliert Rolle 50 m
20 × 2 mm	Etagen- und Verteilleitungen mit mehreren Abnehmern	Rolle 100 m, vorisoliert Rolle 50 m
26 × 3 mm	Strangleitungen, Verteilung im Keller	Rolle 100 m, Stange 4 m, vorisoliert Rolle 50 m
32 × 3 mm	Hauptverteilung, größere Heizungsanlagen	Rolle 100 m, Stange 4 m, vorisoliert Rolle 50 m
40 × 3,5 mm	Hauptleitungen mit hohem Durchfluss	Stange 4 m

Pressfitting, Steckfitting oder Gewindefitting?

Für Alu-Verbundrohr gibt es drei Verbindungsarten. Welche passt, hängt vor allem davon ab, ob die Verbindung später noch zugänglich sein muss und welches Werkzeug Sie haben.

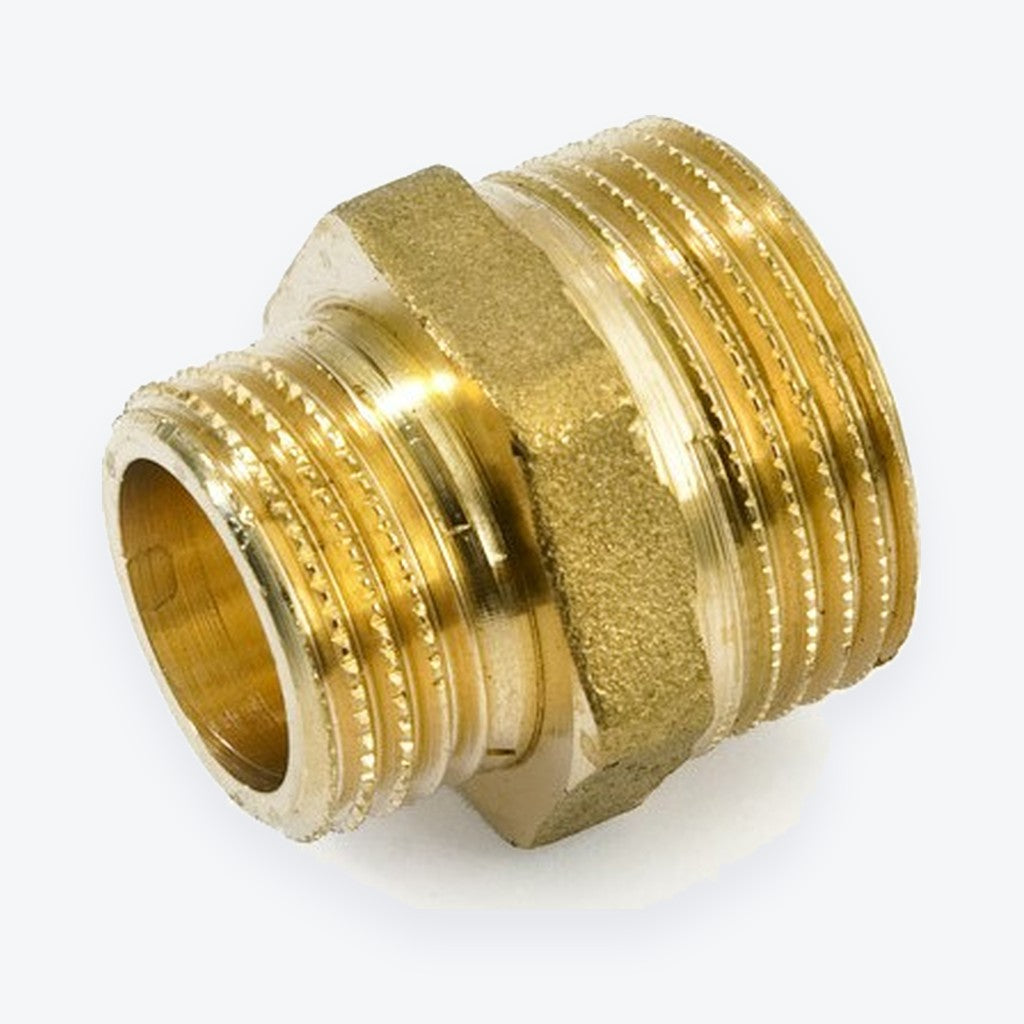

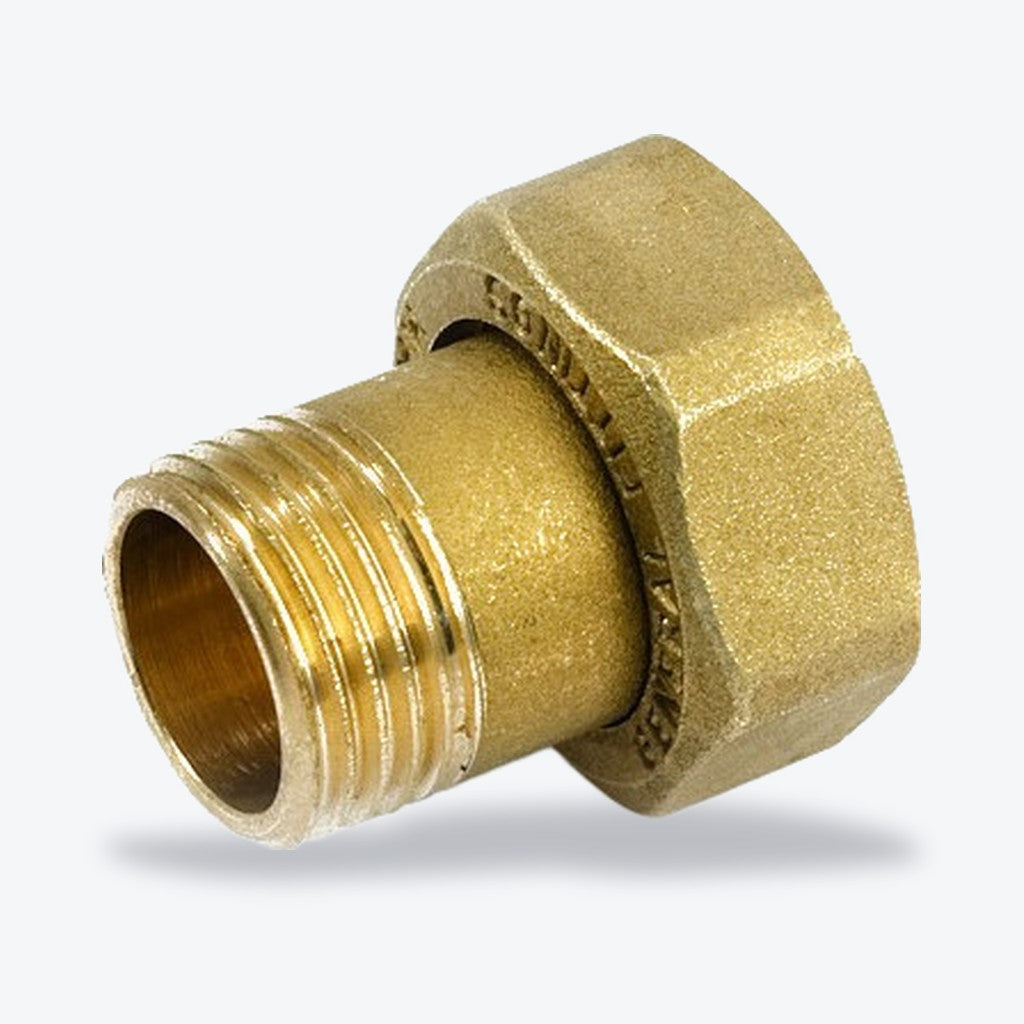

	Pressfitting	Steckfitting	Gewindefitting (Messing)

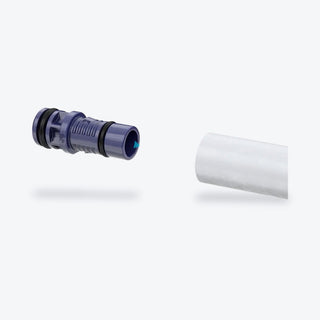

Verbindung	Messingkörper mit Edelstahl-Presshülse, dauerhaft verpresst	Rohr einstecken, Halteelement mit Edelstahlzähnen und O-Ring	Gewinde, gedichtet mit Hanf, Dichtfaden oder PTFE-Band
Werkzeug	Presszange oder Pressmaschine mit passender Backe, Rohrschere, Kalibrierer	kein Spezialwerkzeug, sauberer Rohrschnitt	Rohrzange oder Schlüssel
Lösbar	nein	ja, wiederverwendbar	ja
Typischer Einsatz	komplette Installation, auch unter Putz	Reparatur, Erweiterung, Leitungsverschluss, Druckprüfung	Übergänge auf Armaturen, Zähler und Verteiler

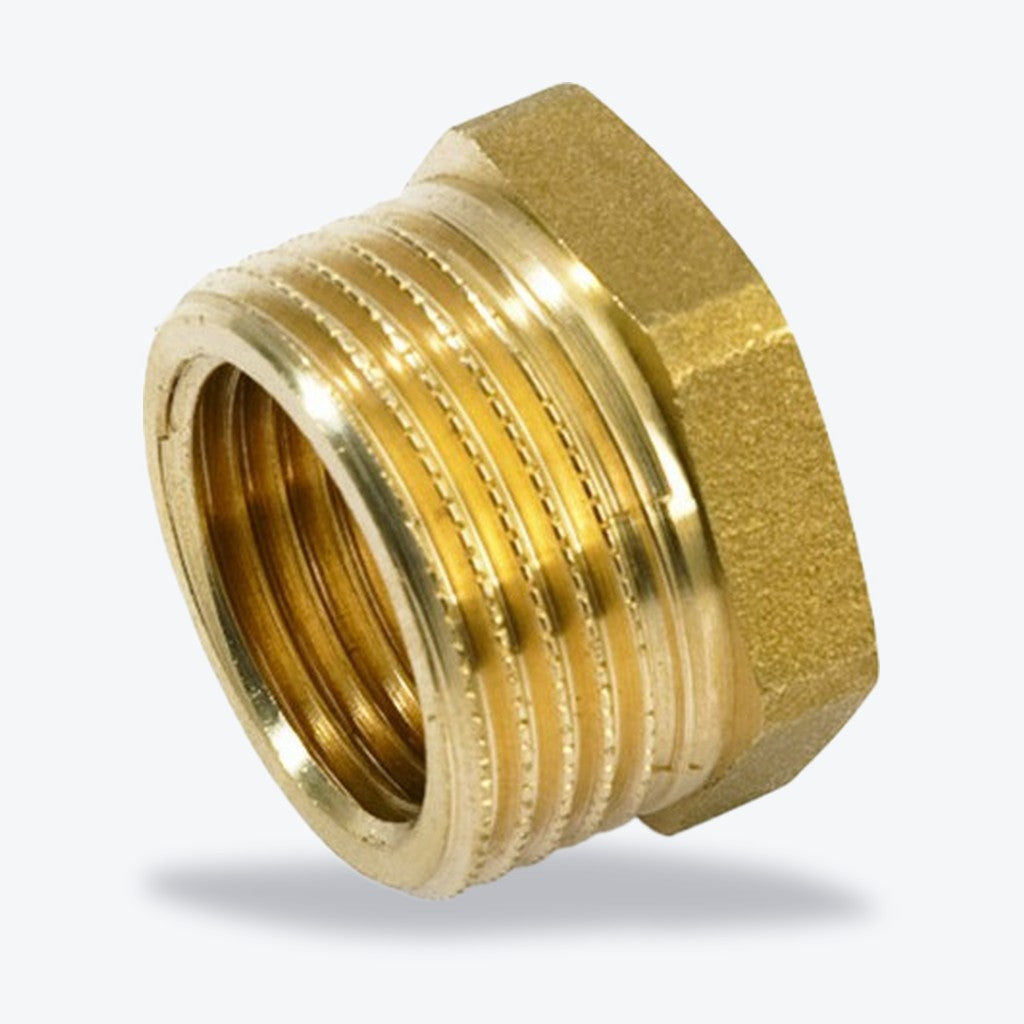

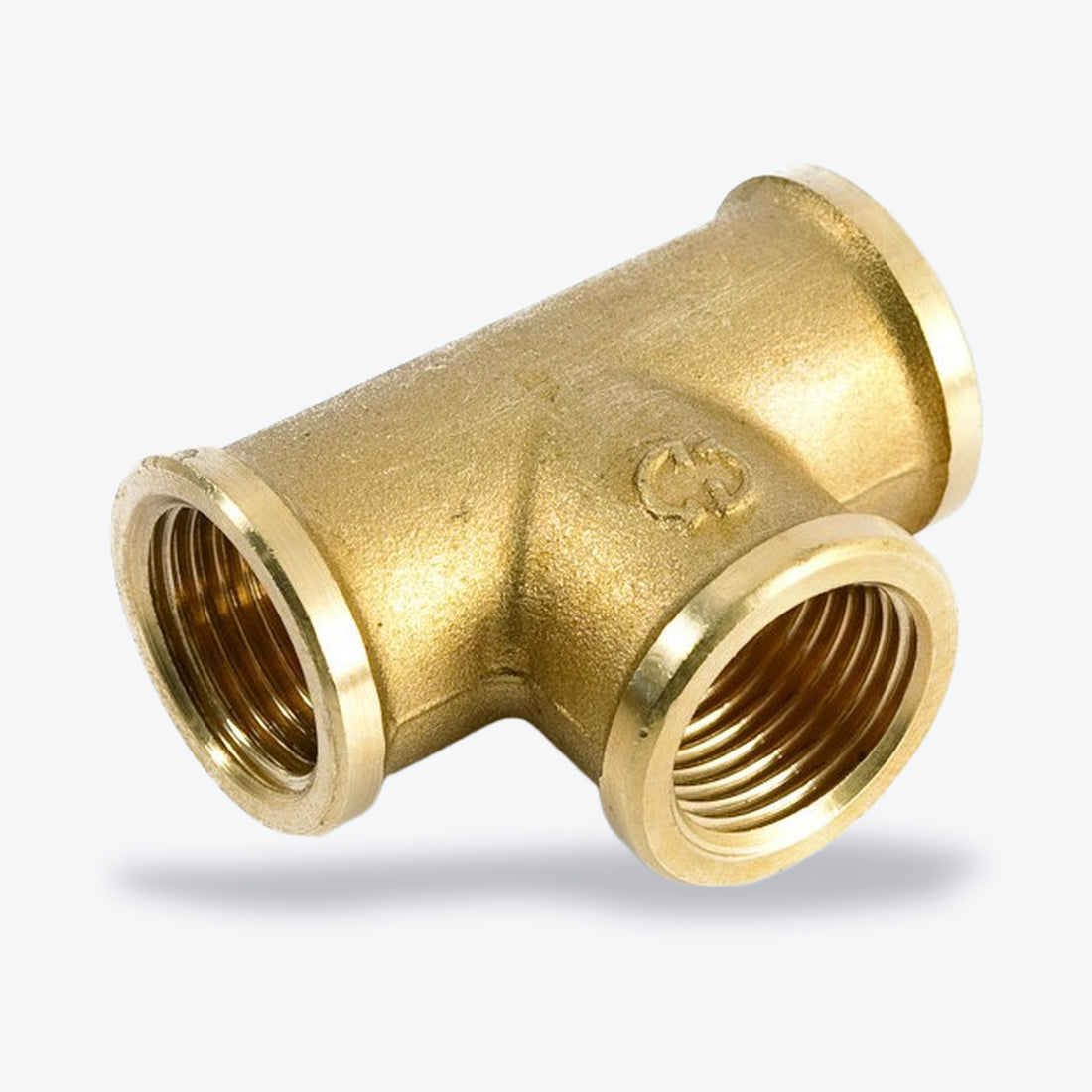

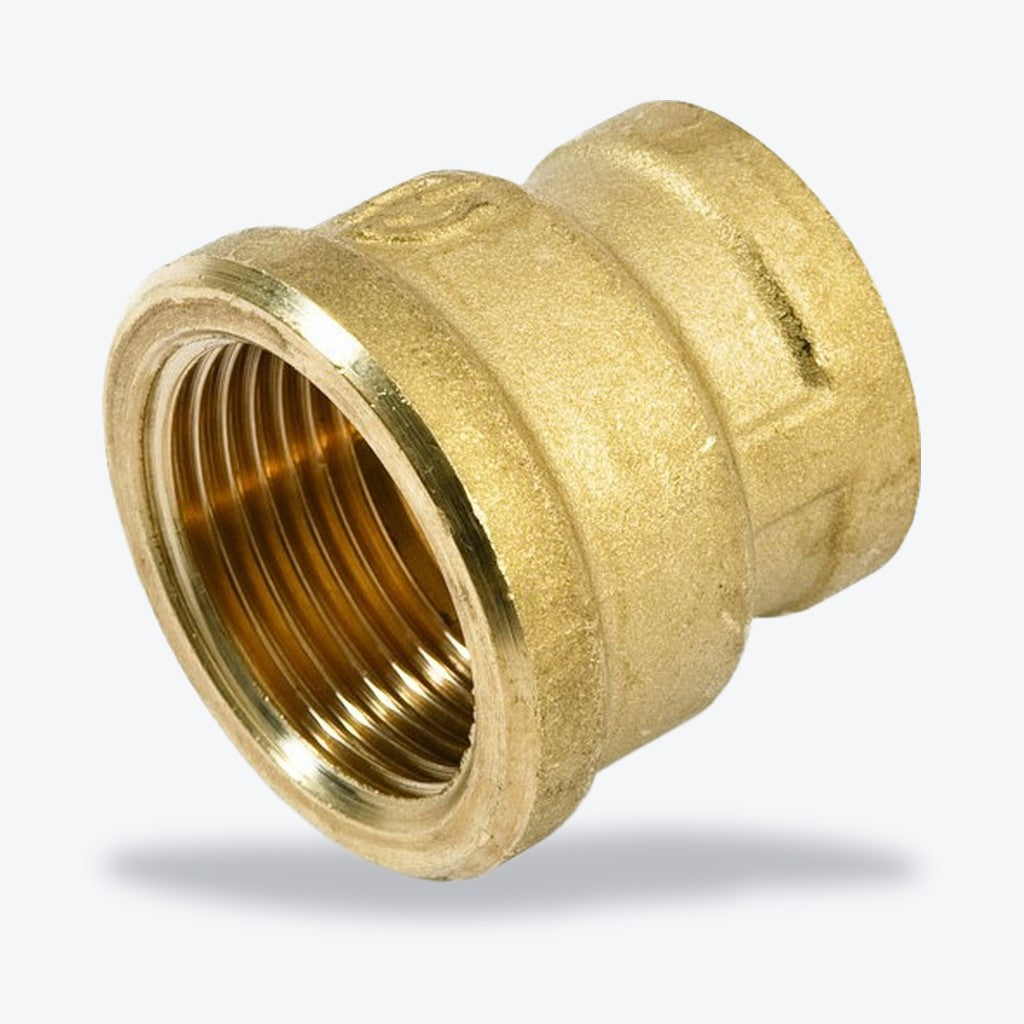

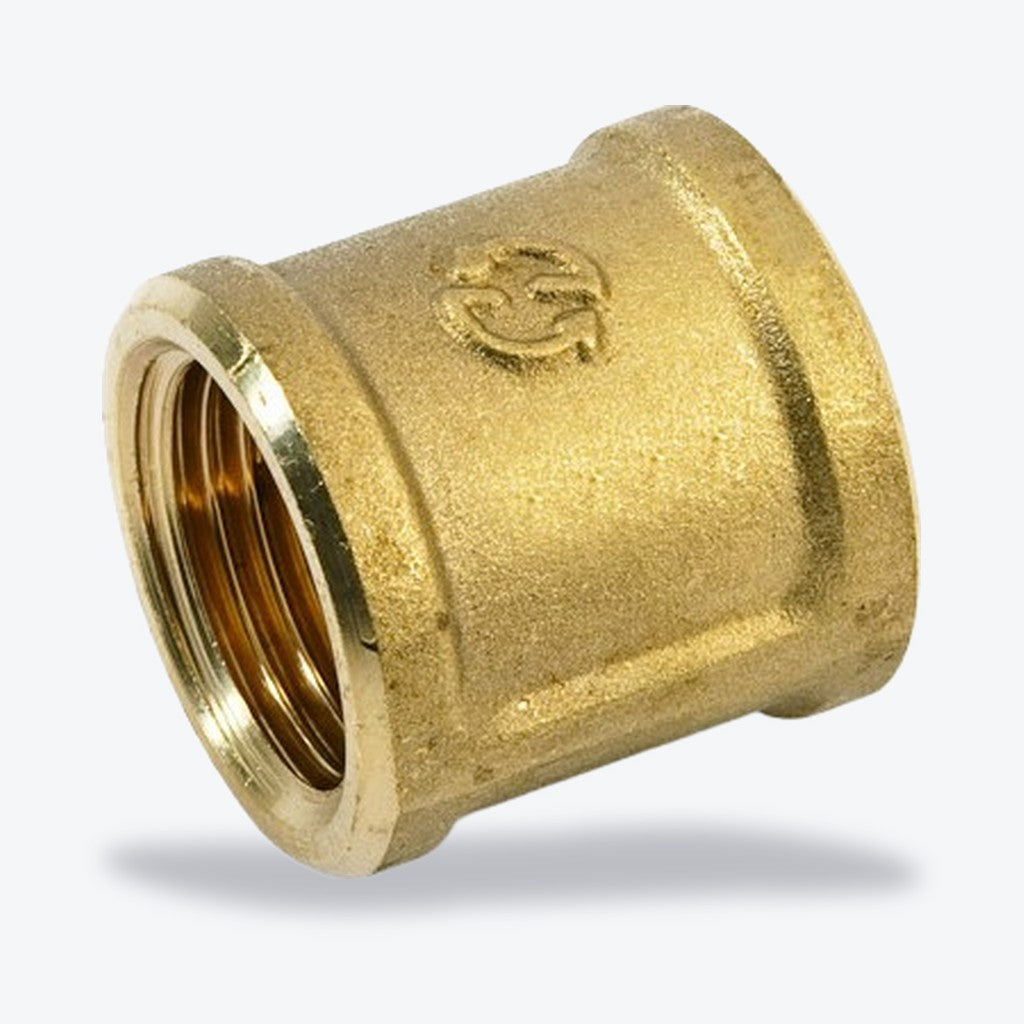

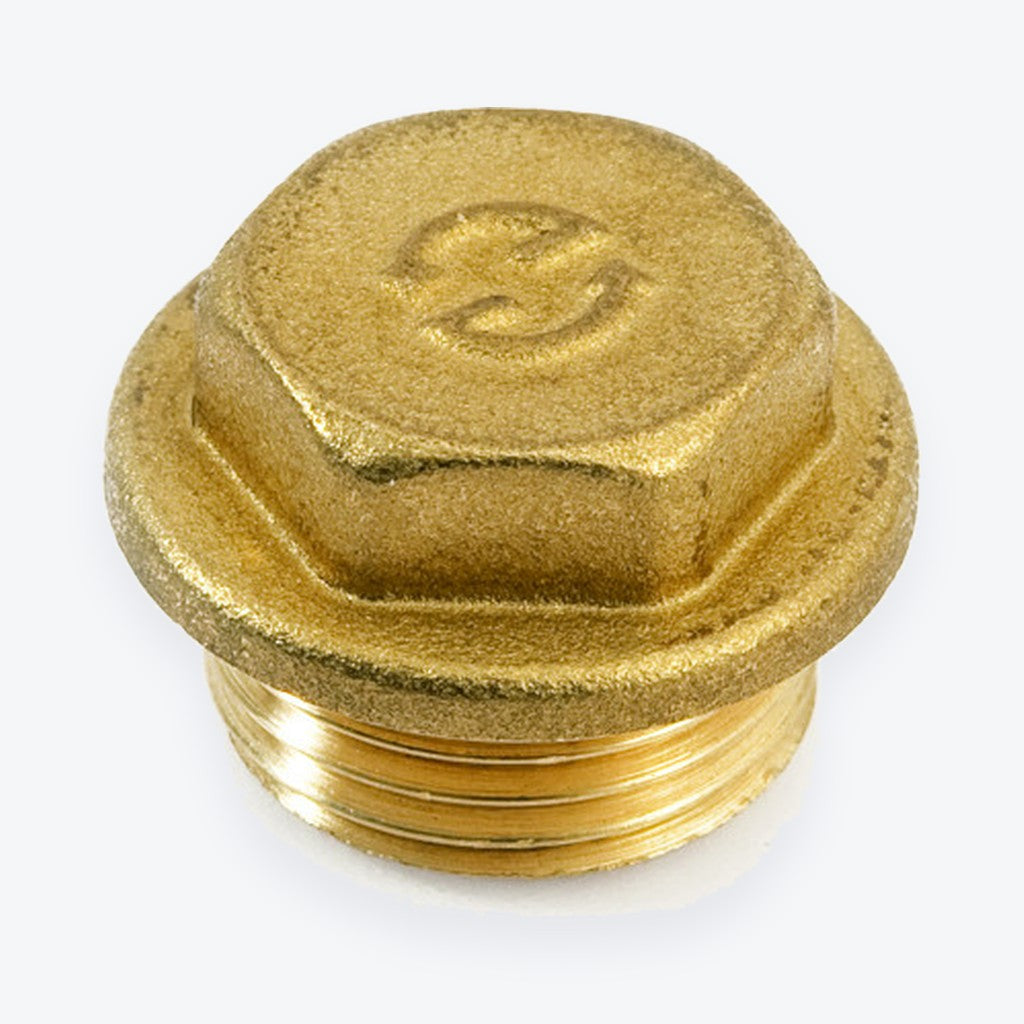

Größen bei uns	16 × 2 bis 40 × 3,5 mm	15 bis 25 mm	3/8 bis 1 1/2 Zoll

Die Kollektionen im Einzelnen: Alu-Mehrschichtverbundrohre, Pressfittinge, Steckfittinge und Messing-Gewindefittinge.

Pressfitting für Verbundrohr: Worauf sollten Sie achten?

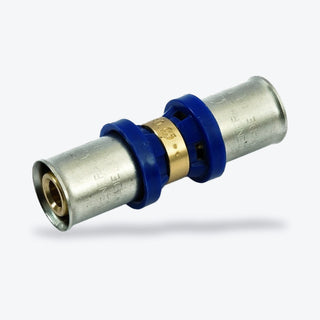

Unsere Pressfittinge haben ein Kontrollfenster in der Presshülse, in dem Sie die richtige Einstecktiefe sehen. Eine unverpresste Verbindung ist bei der Druckprobe undicht und fällt dadurch sofort auf, bevor die Leitung verschlossen wird. Die Fittinge haben einen doppelten O-Ring. Die zulässige Presskontur hängt von Fittingserie und Rohrmaß ab. Nennen Sie die gewünschte Ausführung und Ihre Presskontur in der Anfrage; vor der Montage ist die konkrete Systemfreigabe zu prüfen. Neben Kupplungen, Bögen und T-Stücken gibt es Übergänge mit Innen- und Außengewinde von 1/2 bis 1 1/4 Zoll sowie Übergänge auf Kupferrohr 15, 22 und 28 mm. Unter Putz darf der Fitting keinen direkten Kontakt mit Zementmörtel haben, schützen Sie ihn mit geeignetem Material.

Montage: Welches Werkzeug brauchen Sie?

1. Rohr rechtwinklig ablängen, zum Beispiel mit der halbautomatischen Rohrschere für 10 bis 42 mm.
2. Rohrende kalibrieren und entgraten, damit der Fitting ohne Beschädigung des O-Rings sitzt. Unser Kalibrierer deckt 16 × 2 bis 32 × 3 ab, dazu gibt es eine Ausführung für 40 × 3,5.
3. Fitting bis zum Anschlag aufschieben und die Einstecktiefe im Kontrollfenster prüfen.
4. Mit der Pressbacke in der passenden Dimension verpressen. Pressbacken in TH-Kontur führen wir von 16 × 2 bis 40 × 3,5.
5. Leitung vor dem Verschließen abdrücken.

Alu-Verbundrohr lässt sich in kleinen Dimensionen von Hand oder mit Biegefeder biegen. Für enge Radien und große Dimensionen setzen Sie Bögen ein. Ob eine Pressbacke zu Ihrer Presszange passt, hängt von deren Aufnahme ab: Nennen Sie das Modell in der Anfrage, dann gleichen wir es ab. Werkzeug finden Sie unter Werkzeuge, Dichtmittel für Gewindefittinge unter Verbrauchsmaterial.

Abholung in Hagen oder Lieferung

Wir sind ein Anfrage-Shop: Sie wählen aus, wir nennen Ihnen den Preis persönlich.

1. Artikel und Dimension auswählen, zum Beispiel Bogen 90° in 16 × 2.
2. Mit „Zur Anfrageliste“ in die Anfrageliste legen und weitere Teile ergänzen.
3. Anfrage senden, gern mit Stückzahlen oder Rohrmetern.
4. Wir antworten per E-Mail oder Telefon mit Preis, Verfügbarkeit und Termin.

Abholung am Lager, Im Mühlenwert 22, 58135 Hagen. Unser Laden ist in der Eilper Straße 29, 58091 Hagen. Lieferung per Spedition nach Absprache. Details unter Abholung und Anfrage und Standorte.
