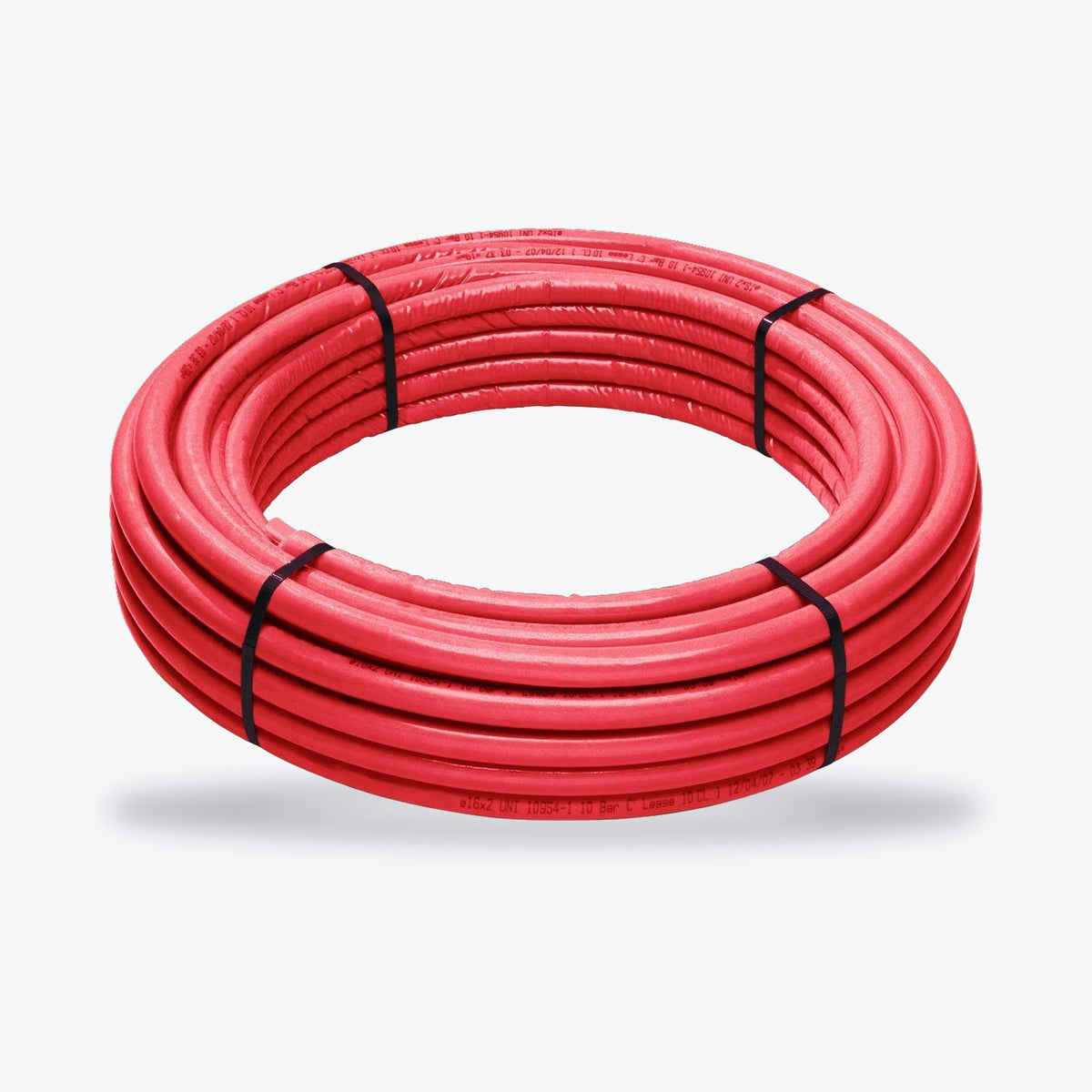

Alu-Verbundrohr vorisoliert 6 mm – rot
Alu-Mehrschichtverbundrohre – Abholung in Hagen
Art.-Nr. HT-125320
Abholung Lager Hagen · Im Mühlenwert 22 · Mo–Fr 8:30–17:30, Sa 10–14 · Verfügbarkeit und Abholtermin kommen mit unserer Antwort · Versand nach Absprache · Standorte
Beschreibung
Alu-Verbundrohr vorisoliert 6 mm – Das Mehrschichtverbundrohr kommt bereits mit 6 mm Dämmung in Rot; sie muss beim Verlegen nicht separat aufgezogen werden. Rot und Blau haben dieselben technischen Daten, die Farbe hilft bei parallel verlegten Leitungen, Vor- und Rücklauf oder Warm- und Kaltwasser auseinanderzuhalten. Das Rohr selbst ist fünfschichtig aus vernetztem Polyethylen und stumpf geschweißtem Aluminium, in 16 × 2, 20 × 2, 26 × 3 und 32 × 3 mm. Ob 6 mm Dämmung für Ihre Leitung nach GEG genügen, klärt Ihr Fachbetrieb; Fittinge finden Sie unter Pressfittinge.
Technische Daten
| Rohrmaße | 16 × 2, 20 × 2, 26 × 3 und 32 × 3 mm (Außendurchmesser × Wandstärke) |
|---|---|
| Lieferform | Rolle mit 50 m, Vorisolierung 6 mm in Rot |
| Dämmstoff | Material und Wärmeleitfähigkeit der Vorisolierung liegen uns nicht vor |
| Aufbau | 5 Schichten laut Hersteller: vernetztes Polyethylen (PE-X) innen und außen, Aluminium stumpf geschweißt, dazwischen zwei Haftvermittlerschichten |
| Betrieb laut Herstellertabelle | −20 bis +95 °C, max. 10 bar |
| Höchsttemperatur laut Herstellertabelle | +120 °C |
| Einsatz laut Herstellertabelle | Trinkwasser, Warmwasser, Heizkörper, Fußbodenheizung, Kühlung, Bewässerung, Druckluft |
| Frostschutz | −20 °C nur mit Frostschutzmittel (Glykol, max. 30 %) |
| Sauerstoff | Die Aluminiumschicht sperrt Sauerstoff aus |
| Wärmeausdehnung | 0,026 mm je Meter und Kelvin (laut Hersteller) |
| Prüfzeichen | Laut Hersteller für Trinkwasser zertifiziert; ein DVGW- oder SKZ-Prüfzeichen ist uns nicht belegt |
| Verbindung | Pressfittinge für Mehrschichtverbundrohr; Pressbacke in TH-Kontur im Sortiment |
Ausführungen
| Ausführung | Art.-Nr. |
|---|---|
| 16 × 2 mm | HT-125320 |
| 20 × 2 mm | HT-125321 |
| 26 × 3 mm | HT-125322 |
| 32 × 3 mm | HT-125323 |
Hersteller und Sicherheit (GPSR)
| Hersteller | Herstellerangabe nach GPSR: Hersteller und Anschrift nennen wir Ihnen auf Anfrage vor der Abholung. |
|---|---|
| EU-Verantwortlicher | Nennen wir Ihnen zusammen mit dem Hersteller auf Anfrage vor der Abholung. |
| Sicherheitshinweise | Montage nach der Anleitung des Herstellers; Arbeiten an Trinkwasser- und Heizungsanlagen durch den Fachbetrieb. |
Preis je Rolle inkl. MwSt., Rollenlänge 50 m (16 × 2, 20 × 2, 26 × 3 mm) bzw. 25 m (32 × 3 mm). Bestellartikel: Abholung im Lager Hagen nach Wareneingang, der Termin kommt mit der Antwort auf Ihre Anfrage. Versand auf Anfrage.
Abholung, Verfügbarkeit und Lieferzeit
Der Warenkorb ist Ihre Anfrageliste – keine Kasse, keine Vorkasse. Wir antworten mit Preis, Verfügbarkeit und Abholtermin. Abholung am Lager Im Mühlenwert 22, 58135 Hagen, Mo–Fr 8:30–17:30 und Sa 10–14 nach Terminabsprache. Versand nach Absprache: Versandkosten und Lieferzeit nennen wir Ihnen im Angebot, bevor Sie sich entscheiden. Fachbetriebe beliefern wir auch mit eigenem Fahrer bis 150 km um Hagen. So läuft die Anfrage · Standorte · Für Fachbetriebe
Alu-Verbundrohr vorisoliert 6 mm – rot
Alu-Verbundrohr: Technische Daten, passende Fittinge und Verarbeitung
Aufbau, Dimensionen und Grenzwerte des Rohrs – und womit es verbunden wird.
Technische Daten
- Aufbau
- 5 Schichten: vernetztes Polyethylen (PEX) innen und außen, dazwischen stumpf geschweißtes Aluminium
- Rohrmaße
- 16 × 2 mm, 20 × 2 mm, 26 × 3 mm und 32 × 3 mm (Außendurchmesser × Wandstärke)
- Lieferform
- Rolle mit 50 m, mit 6 mm Vorisolierung in Rot
- Betrieb
- Bis 10 bar bei −20 bis +95 °C; −20 °C nur mit Frostschutzmittel (Glykol, höchstens 30 %)
- Einsatz
- Trinkwasser, Warmwasser, Heizkörper, Fußbodenheizung, Kühlung, Bewässerung und Druckluft (Herstellertabelle)
- Sauerstoff
- Die Aluminiumschicht ist eine Sauerstoffbarriere
- Wärmeausdehnung
- 0,026 mm je Meter und °C
Passt zu
- Pressfittinge für Alu-Verbundrohr: Bogen, Kupplungen, T-Stücke und Übergänge auf Gewinde oder Kupferrohr
- Pressbacke in TH-Kontur von 16 × 2 bis 40 × 3,5
- Kalibrierer für 16 × 2 bis 32 × 3, eigene Ausführung für 40 × 3,5
- Rohrschere für Mehrschichtverbundrohr mit 10 bis 42 mm Außendurchmesser
Montage
- Montage nach der Anleitung des Herstellers; Arbeiten an Trinkwasser- und Heizungsanlagen durch den Fachbetrieb.
- Nach dem Schneiden wird das Rohrende kalibriert und entgratet, bevor es mit Press-, Schraub- oder Steckfittings weiterverarbeitet wird.
- Ein Knick wird nicht zurückgebogen: Die Stelle wird herausgetrennt und neu verbunden, zum Beispiel mit einer Presskupplung.
- Die −20 °C gelten nur mit Frostschutzmittel. Leitungen mit reinem Wasser vor Frost schützen oder entleeren.
- Ratgeber: Mehrschichtverbundrohr: Innendurchmesser, Dämmdicke und Trinkwasser
- Ratgeber: Pressfitting oder Klemmring: Was passt zu Ihrem Verbundrohr?
Häufige Fragen zum Alu-Verbundrohr
Dimensionen, Einsatz, Verbindung und Lieferform – kurz beantwortet.
In welchen Dimensionen gibt es dieses Verbundrohr?
In 16 × 2 mm, 20 × 2 mm, 26 × 3 mm und 32 × 3 mm, als Rolle mit 50 m, mit 6 mm Vorisolierung in Rot. Die Angabe nennt Außendurchmesser × Wandstärke in Millimetern. Fitting, Pressbacke und Kalibrierer müssen zu beiden Maßen passen.
Wofür ist das Alu-Verbundrohr geeignet?
Laut Herstellertabelle für Trinkwasser, Warmwasser, Heizkörper, Fußbodenheizung, Kühlung, Bewässerung und Druckluft, jeweils bis 10 bar bei −20 bis +95 °C. Die −20 °C gelten nur mit Frostschutzmittel, Glykol mit höchstens 30 %. Die Aluminiumschicht bildet eine Sauerstoffbarriere.
Womit wird das Rohr verbunden?
Mit Pressfittingen für Alu-Verbundrohr. Die zulässige Presskontur hängt von Fittingserie und Rohrmaß ab. Nennen Sie die gewünschte Ausführung und Ihre Presskontur in der Anfrage; vor der Montage ist die konkrete Systemfreigabe zu prüfen. Dazu führen wir Pressbacken in TH-Kontur von 16 × 2 bis 40 × 3,5, einen Kalibrierer und eine Rohrschere für 10 bis 42 mm Außendurchmesser. Auf Gewinde oder Kupferrohr geht es mit Pressübergängen weiter.
Wozu dient die rote oder blaue Vorisolierung?
Das Rohr ist schon mit 6 mm Dämmung ummantelt, sie muss beim Verlegen nicht separat aufgezogen werden. Rot und Blau unterscheiden sich nur in der Farbe; so behalten Sie bei parallel verlegten Leitungen den Überblick.
Was tun, wenn das Rohr abknickt?
Die Knickstelle nicht zurückbiegen, denn die Aluminiumschicht bleibt dort geschwächt. Die Stelle wird herausgetrennt und neu verbunden, zum Beispiel mit einer Presskupplung. Das übernimmt Ihr Fachbetrieb.
