Umwälzpumpe, Zirkulationspumpe oder Heizkreisstation: Welche Pumpe wofür?

Die Umwälzpumpe bewegt das Heizwasser vom Wärmeerzeuger zu den Heizkörpern oder in die Fußbodenheizung und wieder zurück. Die Zirkulationspumpe hält das Warmwasser in der Trinkwasserleitung in Bewegung, damit es an der Zapfstelle schneller warm ankommt. Die Heizkreisstation bringt Pumpe, Mischventil und Stellmotor für einen gemischten Heizkreis vormontiert mit. Wir führen dafür Pumpen von WITA:

WITA Pumpen: Einsatz, Kennwerte, Anschluss

Pumpe	Einsatz	Kennwerte	Anschluss
WITA Delta MIDI 40	Heizungsanlagen, Neubau und Sanierung	Förderhöhe 4,0 m, 2.800 l/h, 3 bis 23 W, EEI ≤ 0,18	DN 15 bis DN 32, Einbaulänge 110, 130 oder 180 mm
WITA Delta MIDI 60	Heizungsanlagen in Wohn- und Gewerbeobjekten	Förderhöhe 6,0 m, 3.600 l/h, 3 bis 42 W, EEI ≤ 0,20	DN 15 bis DN 32, Einbaulänge 110, 130 oder 180 mm

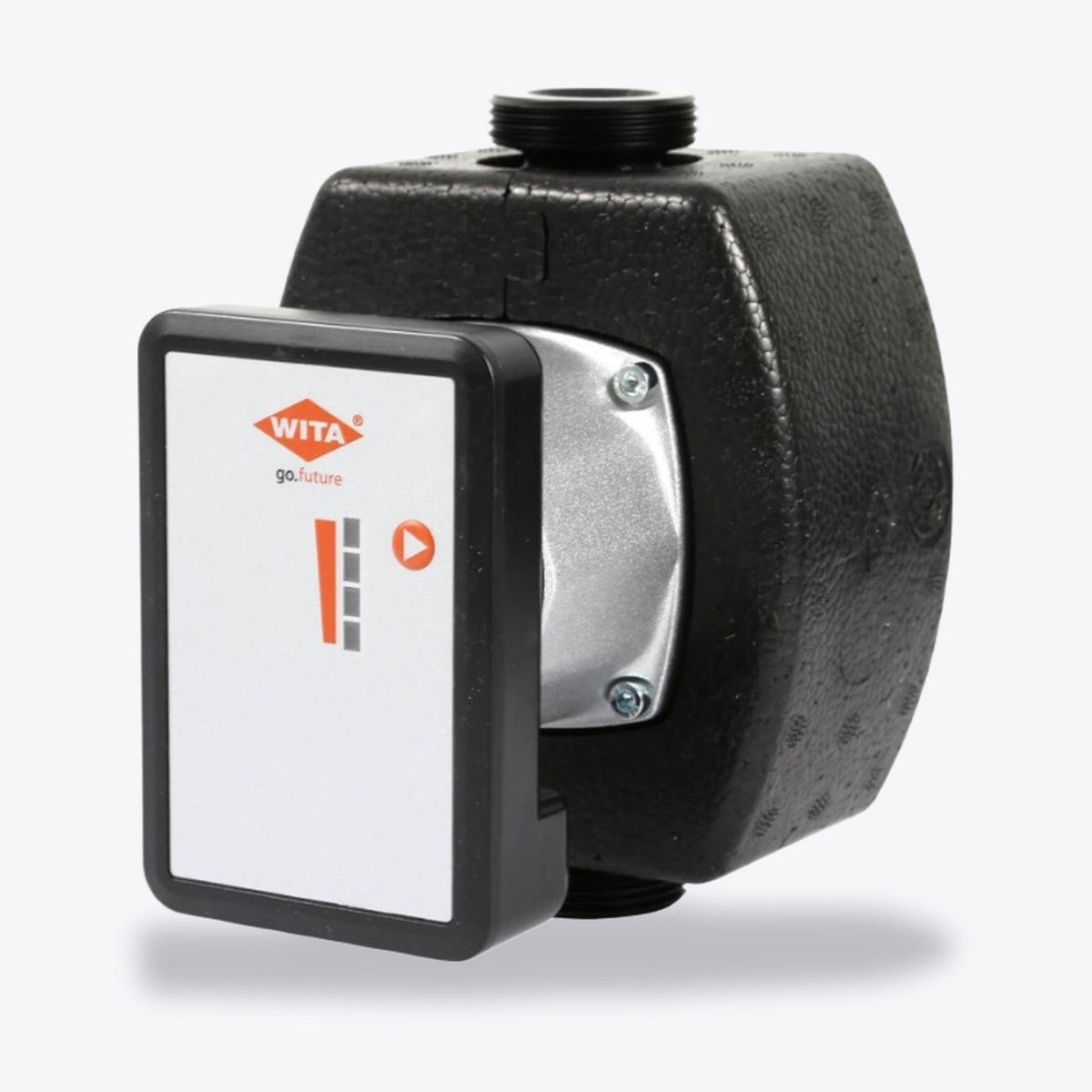

WITA HE + go.future	Heizungsanlagen, auch zur Modernisierung	je nach Modell 4, 5 oder 6 m Förderhöhe, 23 bis 41 W, EEI ≤ 0,20	DN 15 bis DN 32, Einbaulänge 110, 130 oder 180 mm
WITA go.future 2	Heizungsanlagen in Ein- und Mehrfamilienhäusern	Förderhöhe bis 6,0 m, bis 41 W, EEI ≤ 0,20	DN 25, Einbaulänge 180 mm
WITA go.future Z	Trinkwasser-Zirkulation	Förderhöhe bis 1,4 m, bis 650 l/h, 2,5 bis 7,0 W, Medium bis 65 °C	DN 15, Einbaulänge 81 mm, Messinggehäuse
WITA Heizkreisstation SM-W	gemischter Heizkreis, etwa für Fußbodenheizung	Mischventil mit Bypass, Stellmotor, Umwälzpumpe, Thermometer für Vor- und Rücklauf	DN 25 oder DN 32, Achsabstand 125 mm, Kesselvorlauf rechts

Rund um die Pumpe: Heizungstechnik, Ausdehnungsgefäße und Fußbodenheizung.

Heizungspumpe tauschen: Welche Maße zählen?

Die neue Pumpe muss in die Lücke der alten passen. Lesen Sie deshalb vom Typenschild ab oder messen Sie nach: die Anschlussgröße (DN), die Einbaulänge von Dichtfläche zu Dichtfläche und die Förderhöhe. Stimmen Anschlussgröße und Einbaulänge, müssen an den Rohren keine Teile geändert werden. Die Delta MIDI 40 und 60 sowie die HE + go.future gibt es für Anschlüsse von DN 15 bis DN 32 und in 110, 130 oder 180 mm Einbaulänge, die go.future 2 in DN 25 mit 180 mm; welche Kombination lieferbar ist, nennen wir mit der Antwort.

Die Förderhöhe der alten Pumpe ist ein erster Anhalt, genau legt sie der Fachbetrieb beim hydraulischen Abgleich fest. Unsere Heizungspumpen schaffen 4,0 m (Delta MIDI 40) oder 6,0 m (Delta MIDI 60, go.future 2), die HE + go.future gibt es als Modell mit 4, 5 oder 6 m Förderhöhe; welches wir liefern, nennen wir mit der Antwort. Steuert Ihr Wärmeerzeuger die Pumpe über ein PWM-Signal, gibt es die Delta MIDI 40 und 60 optional als PWM-Ausführung.

Umwälzpumpe einstellen: Kennlinie und Stufe

Hocheffizienzpumpen passen ihre Drehzahl an den Bedarf an. Wie sie das tun, bestimmt die Kennlinie:

• Proportionaldruck: Die Pumpe senkt die Förderhöhe, wenn Thermostatventile schließen. Bei Heizkörpern mit Thermostatventilen ist das in der Regel die erste Wahl.
• Konstantdruck: Die Förderhöhe bleibt gleich, egal wie viele Kreise offen sind. Das passt häufig zur Fußbodenheizung.
• Konstantkennlinie: Die Pumpe läuft mit fester Drehzahl, wie eine klassische Stufenpumpe.

Die go.future 2 hat je vier Konstant- und Proportionalkennlinien, zeigt die gewählte per LED an und hat eine Tastensperre. Die HE + go.future passt sich mit SMART-Adapt selbst an und senkt nachts automatisch ab. Die Delta-MIDI-Pumpen stellen Sie per One-Touch ein, beide haben einen Minimalbetrieb. Grundregel: Wählen Sie die niedrigste Einstellung, bei der alle Räume warm werden. Rauschen an den Thermostatventilen deutet auf eine zu hohe Stufe hin.

Warmwasser-Zirkulation und gemischter Heizkreis

Für die Trinkwasser-Zirkulation ist die go.future Z gebaut: Messinggehäuse, Medientemperatur +5 bis +65 °C, drei Konstantkennlinien per One-Touch und Keramiklager. Eine Heizungspumpe kann sie nicht ersetzen.

Hängen Heizkörper und Fußbodenheizung am selben Wärmeerzeuger, braucht die Fußbodenheizung meist einen eigenen Kreis mit niedrigerer Vorlauftemperatur. Den bildet die WITA Heizkreisstation SM-W: Das Mischventil mischt Rücklaufwasser bei, der Stellmotor verstellt es nach dem Signal der Heizungsregelung, die eingebaute Pumpe fördert. Prüfen Sie vorher, auf welcher Seite Ihr Kesselvorlauf liegt, denn die Station ist für Vorlauf rechts gebaut.

Montage: Elektroanschluss durch die Fachkraft

• Vor dem Ausbau: Strom abschalten, die Pumpe beidseitig absperren oder die Anlage entleeren.
• Einbau: Fließrichtung beachten und neue Flachdichtungen setzen. Bei den Delta-MIDI-Pumpen liegen Dichtungen und Wärmedämmschale bei.
• Danach: Anlage füllen, entlüften, Druck prüfen. Die go.future 2 hat dafür eine Entlüftungsfunktion.
• Elektrik: Die Pumpen arbeiten mit 230 V. Ihren Anschluss und den des Stellmotors übernimmt eine Elektrofachkraft.
• Trinkwasser: Arbeiten an der Zirkulationsleitung gehören in die Hand eines eingetragenen Fachbetriebs.

Dichtmittel und Werkzeug finden Sie unter Verbrauchsmaterial und Werkzeuge, den KFE-Hahn zum Nachfüllen unter Kugelhähne.

Abholung in Hagen oder Lieferung

Pumpen sind bei uns Bestellartikel. Sie holen sie nach Wareneingang im Lager Hagen ab; den Termin nennen wir mit der Antwort auf Ihre Anfrage.

1. Pumpe auswählen, bei Umwälzpumpen mit Anschlussgröße und Einbaulänge.
2. In die Anfrageliste legen, bei Bedarf Dichtmittel dazu.
3. Anfrage absenden, gern mit einem Foto vom Typenschild der alten Pumpe.
4. Sie erhalten per E-Mail oder Telefon Preis, Verfügbarkeit und Abholtermin.
