Ausdehnungsgefäße für die Heizungsanlage in Hagen – 3 und 6 bar

Wofür braucht die Heizung ein Ausdehnungsgefäß?

Heizwasser dehnt sich beim Aufheizen aus. In einer geschlossenen Anlage würde der Druck dadurch steigen, bis das Sicherheitsventil öffnet. Das Ausdehnungsgefäß nimmt das zusätzliche Wasser gegen ein Gaspolster auf und gibt es beim Abkühlen wieder ab. So schwankt der Anlagendruck nur wenig, und das Sicherheitsventil bleibt geschlossen.

Ausdehnungsgefäße, Sicherheitsgruppe und Kappenventil im Überblick

Artikel	Einsatz	Ausführungen	Merkmale

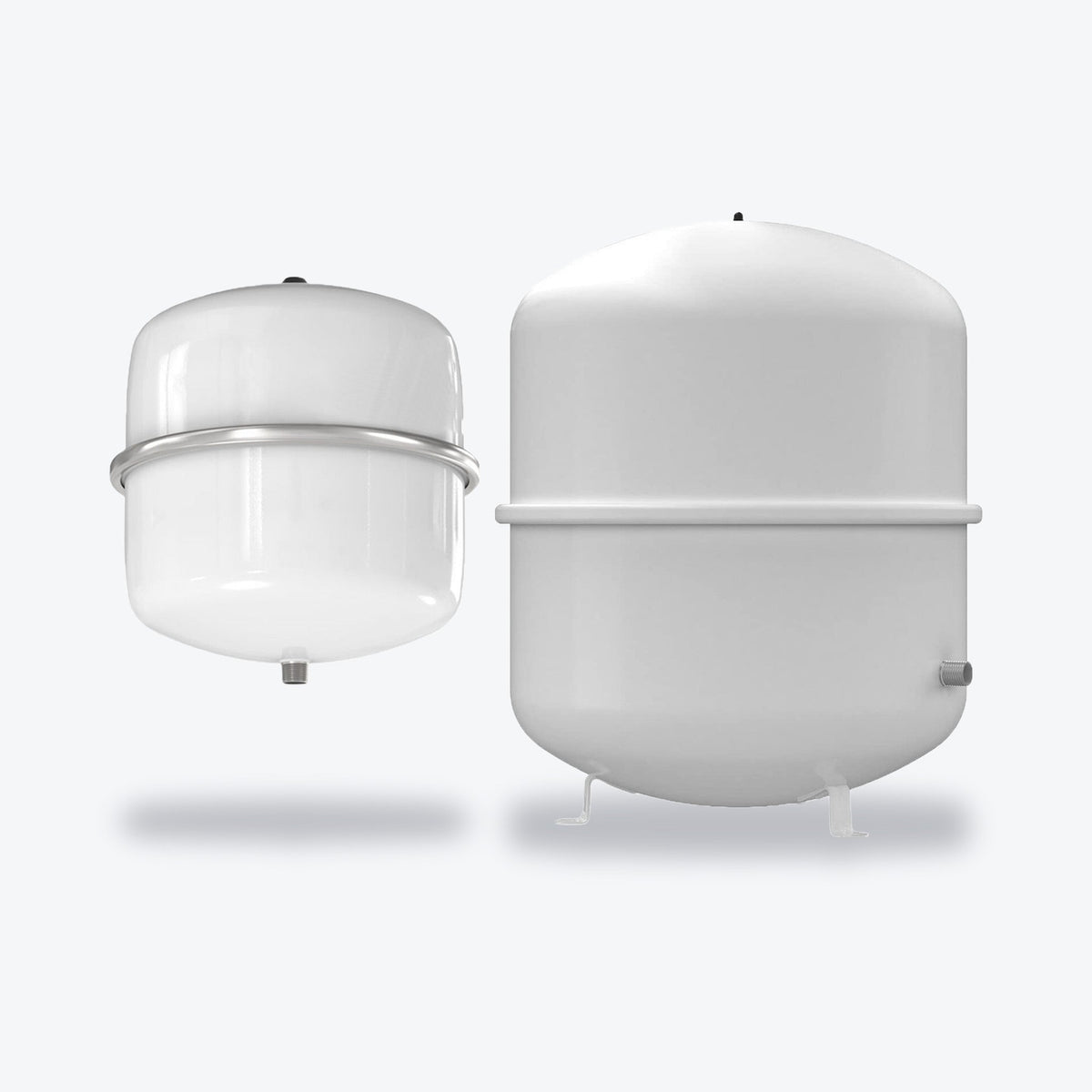

Ausdehnungsgefäß für Heizung	geschlossene Heizungs-, Solar- und Kühlkreisläufe	35 oder 50 Liter, Betriebsdruck max. 3 oder 6 bar	Stahl, weiße Epoxid-Pulverbeschichtung RAL 9010, verzinkte Klemmringe, angeschweißte Füße
Sicherheitsgruppe Optiline WSE	geschlossene Trinkwassererwärmer nach DIN EN 1488	WSE 12 oder WSE 18 mit Membran-Ausdehnungsgefäß 12 oder 18 Liter, Anschluss G 3/4	Sicherheitsventil 6, 8 oder 10 bar, Rückflussverhinderer mit Prüfeinrichtung, 3-Wege-Kugelhahn, Ablauftrichter
Kappenventil	Absperren und Entleeren des Gefäßes bei der Wartung	3/4 oder 1 Zoll	Messing, Entleerungsventil, Plombierdraht

Die Kesselsicherungsgruppe mit Sicherheitsventil finden Sie bei den Heizungsarmaturen, Umwälzpumpen unter Pumpen und den ganzen Bereich unter Heizungstechnik.

Ausdehnungsgefäß Vordruck: Was bedeutet der Wert?

Der Vordruck ist der Gasdruck im Gefäß, gemessen ohne Wasserdruck. Er muss zur Anlage passen. Ist er zu niedrig, nimmt das Gefäß schon beim Befüllen viel Wasser auf, und beim Aufheizen fehlt der Platz. Ist er zu hoch, fehlt im kalten Zustand die Wasserreserve, und der Druck fällt beim Abkühlen ab.

Welcher Vordruck richtig ist, hängt vor allem von der Höhe der Anlage über dem Gefäß ab. Der Fülldruck der Anlage liegt etwas darüber; beides stellt der Heizungsbauer ein. Gemessen wird am Gasventil des Gefäßes, wenn es wasserseitig abgesperrt und drucklos ist. Genau dafür sitzt das Kappenventil mit Entleerung vor dem Gefäß.

35 oder 50 Liter: Wovon hängt die Größe ab?

Das nötige Volumen ergibt sich aus dem Wasserinhalt der ganzen Anlage mit Wärmeerzeuger, Rohren und Heizflächen, aus der maximalen Vorlauftemperatur und aus dem Druckbereich zwischen Vordruck und Ansprechdruck des Sicherheitsventils. Einen ersten Anhalt gibt das alte Gefäß: Nennvolumen und Betriebsdruck stehen auf dem Typenschild. Wurde die Anlage erweitert, etwa um Heizkörper oder eine Fußbodenheizung, kann dieses Volumen zu klein sein.

Beim Betriebsdruck gilt: Das Gefäß muss mindestens für den Ansprechdruck des Sicherheitsventils ausgelegt sein. Ist die Anlage mit 3 bar abgesichert, wie mit unserer Kesselsicherungsgruppe, reicht die Ausführung für 3 bar. Die Ausführung für 6 bar ist für Anlagen mit höherem Druck gedacht.

Trinkwasser: eigene Sicherheitsgruppe statt Heizungsgefäß

Heizungsgefäße gehören nicht in die Trinkwasserinstallation. Für geschlossene Trinkwassererwärmer führen wir die Sicherheitsgruppe Optiline WSE nach DIN EN 1488. Sie vereint Sicherheitsventil, Rückflussverhinderer mit Prüfeinrichtung, Kugelhahn und ein Membran-Ausdehnungsgefäß nach DIN 4807-5 und hat eine integrierte Aufhängevorrichtung.

Montage und Wartung

• Kappenventil: Es sitzt in der Leitung zum Gefäß. Kappe und Plombierdraht sichern es gegen versehentliches Schließen, über die Entleerung wird das Gefäß für die Prüfung drucklos.
• Aufstellen: Die Heizungsgefäße mit 35 und 50 Litern haben angeschweißte Füße.
• Fachbetrieb: Den Einbau übernimmt der Heizungsbauer, er stellt auch Vordruck und Fülldruck ein. Arbeiten an der Trinkwasserinstallation, etwa an der Sicherheitsgruppe, sind Sache eines eingetragenen Fachbetriebs, Elektroarbeiten an der Anlage Sache einer Elektrofachkraft.

Abholung in Hagen oder Lieferung

Ausdehnungsgefäße, Sicherheitsgruppe und Kappenventil sind Bestellartikel. Sobald sie eingetroffen sind, holen Sie sie im Lager Hagen ab; wann das ist, steht in unserer Antwort.

1. Artikel wählen, beim Gefäß Volumen und Betriebsdruck.
2. In die Anfrageliste legen, gern mit passendem Kappenventil.
3. Anfrage absenden, gern mit einem Foto vom Typenschild des alten Gefäßes.
4. Wir melden uns per E-Mail oder Telefon mit Preis und dem Termin, ab dem die Ware bereitsteht.

Lager: Im Mühlenwert 22, 58135 Hagen. Laden: Eilper Straße 29, 58091 Hagen. Versand auf Anfrage. Mehr unter Abholung und Anfrage und Standorte.
