Werkzeuge für Heizungsbau und Installation: Presszange, Rohrschere, Kalibrierer

Werkzeug für Alu-Verbundrohr: Rohrschere, Kalibrierer, Pressbacke

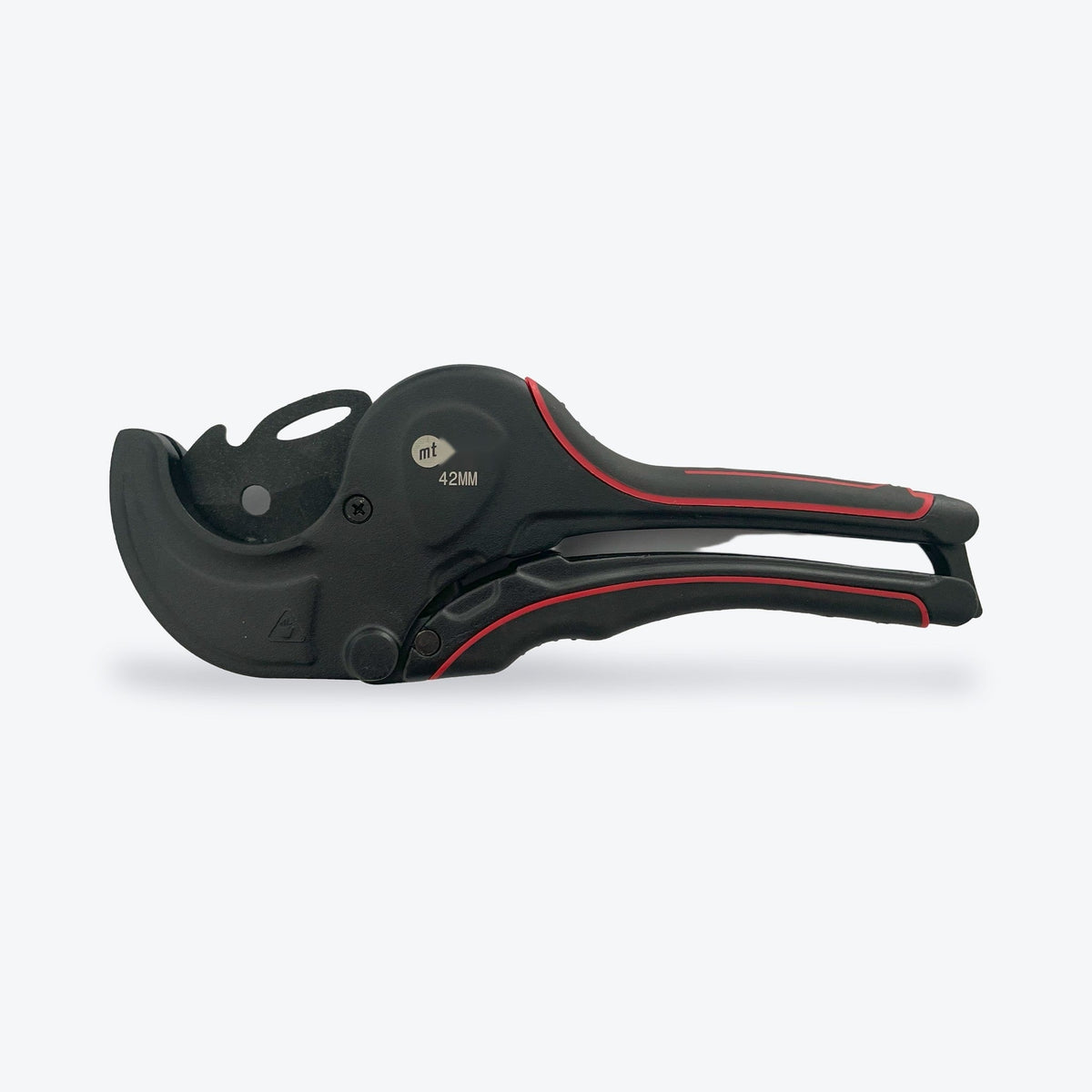

Für eine Pressverbindung am Verbundrohr führen wir drei Werkzeuge, jedes für einen Arbeitsschritt; dazu kommt die Presszange oder Pressmaschine, in die die Backe eingesetzt wird. Die halbautomatische Rohrschere schneidet Kunststoff- und Alu-Mehrschichtverbundrohr mit 10 bis 42 mm Außendurchmesser. Eine Ratsche spart Kraft, die Edelstahlklinge schneidet gratfrei, und nach dem Schnitt öffnet ein Rücklauf die Schere wieder. Der Kalibrierer mit T-Griff bringt 16 × 2, 20 × 2, 26 × 3 und 32 × 3 in einem Durchgang auf Maß; für 40 × 3,5 gibt es eine eigene Ausführung. Die Pressbacke in TH-Kontur führen wir für 16 × 2, 20 × 2, 26 × 3, 32 × 3 und 40 × 3,5, jeweils mit gut sichtbarer Größenkennzeichnung und kompakt genug für enge Stellen.

Presszange und Pressbacke: Was muss zusammenpassen?

Drei Dinge müssen stimmen. Die Kontur: Die zulässige Presskontur hängt von Fittingserie und Rohrmaß ab. Nennen Sie die gewünschte Ausführung und Ihre Presskontur in der Anfrage; vor der Montage ist die konkrete Systemfreigabe zu prüfen. Unsere Backen haben TH. Die Dimension: Eine Backe 20 × 2 gehört nur an Fittinge für 20 × 2. Die Aufnahme: Die Backe muss in Ihre Presszange oder Pressmaschine passen. Nennen Sie Hersteller und Modell Ihres Geräts in der Anfrage, dann gleichen wir das ab, bevor Sie abholen. Mit einer falschen Backe wird die Pressung nicht maßhaltig, und die Verbindung kann undicht werden.

Welches Werkzeug für welchen Arbeitsschritt?

Werkzeuge im Sortiment nach Arbeitsschritt

Arbeitsschritt	Werkzeug	Ausführungen
Verbundrohr ablängen	Halbautomatische Rohrschere	10 bis 42 mm Außendurchmesser
Rohrende kalibrieren	Kalibrierer mit T-Griff	16 × 2 bis 32 × 3, eigene Ausführung für 40 × 3,5
Verpressen	Pressbacke TH-Kontur	16 × 2 bis 40 × 3,5
Metall trennen	Hilti Trennscheibe AC-D SP	125 × 1,0 mm, Aufnahme 22,23 mm
Metall sägen	Hilti Sägeblätter, Taschensäge PUK mit Holzgriff	Sägeblätter 150 und 200 mm, PUK-Blatt 150 mm
In Beton und Mauerwerk bohren	SDS-Bohrer	6 × 110 bis 16 × 210 mm
Anker setzen	Setzwerkzeug für Einschlaganker EXP, Fixpin Setzeisen	Setzwerkzeug M6, M8, M10

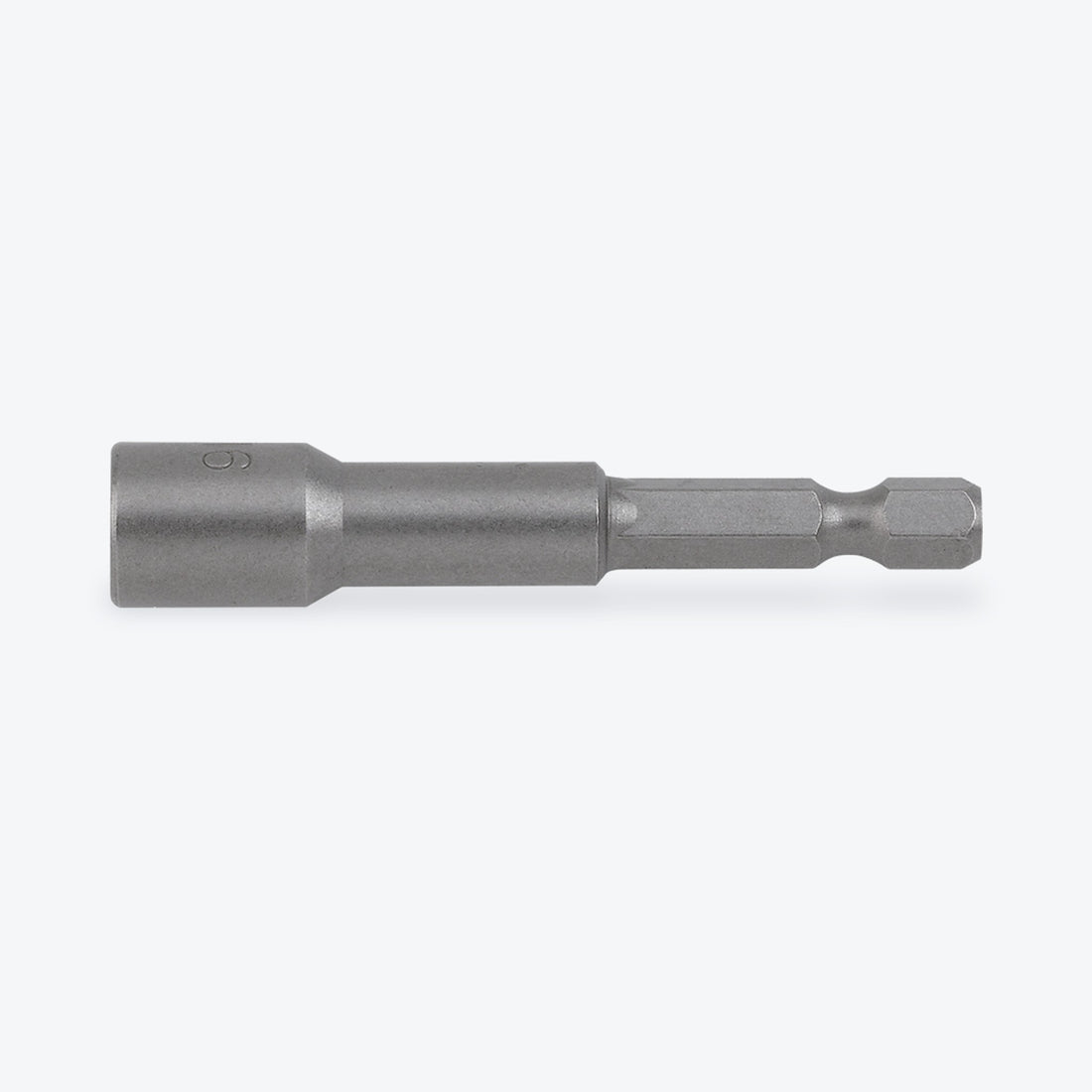

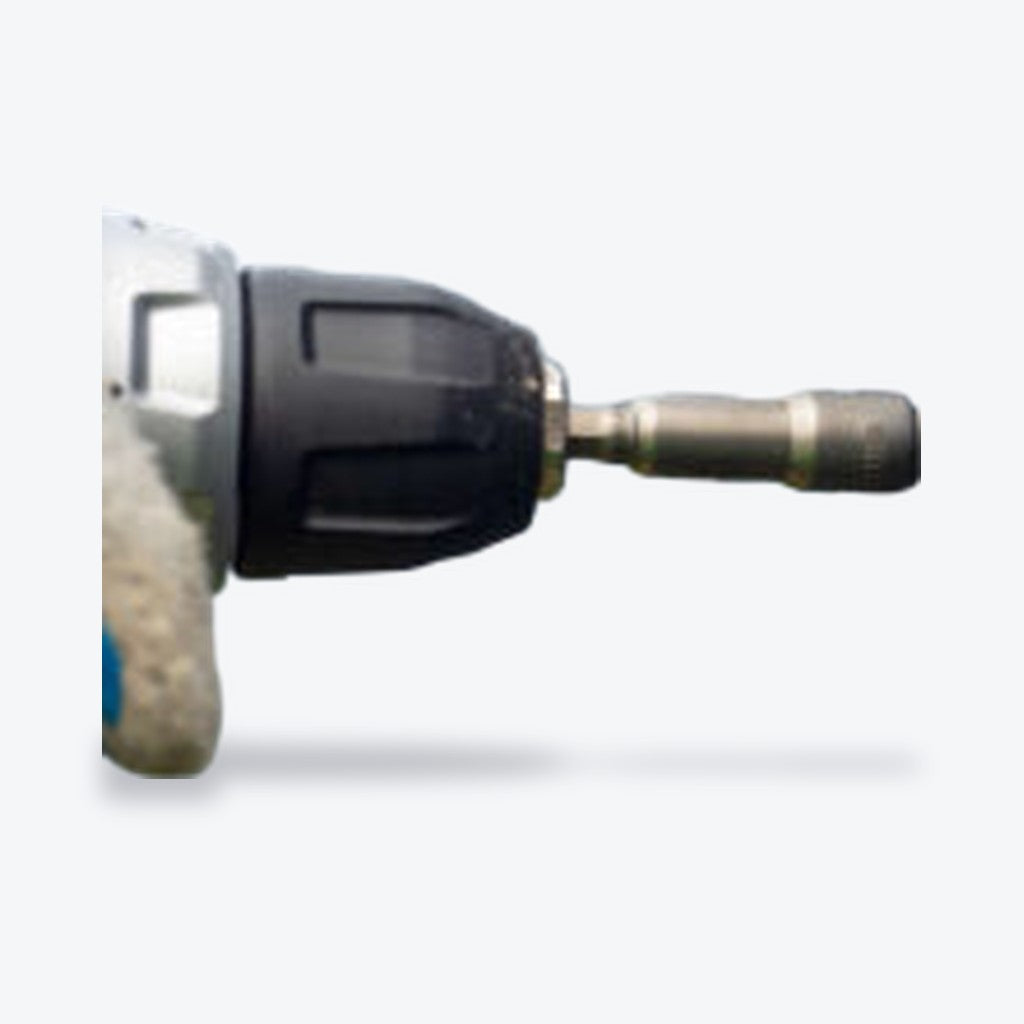

Schrauben	Bits PZ und TX, Sechskant-Stecknuss mit Magnet	PZ 2 und 3, TX 10 bis 40, Nuss 10 und 13 mm

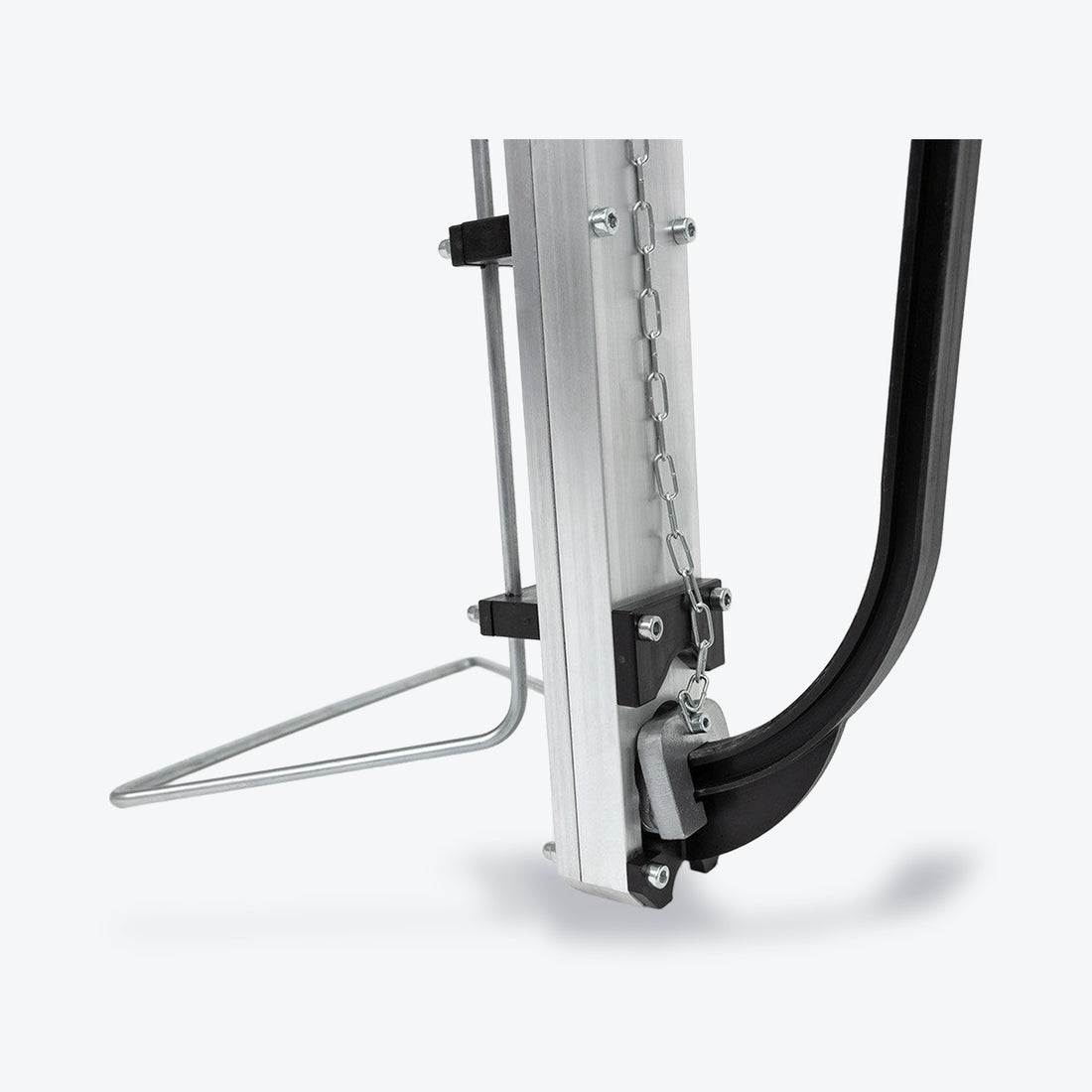

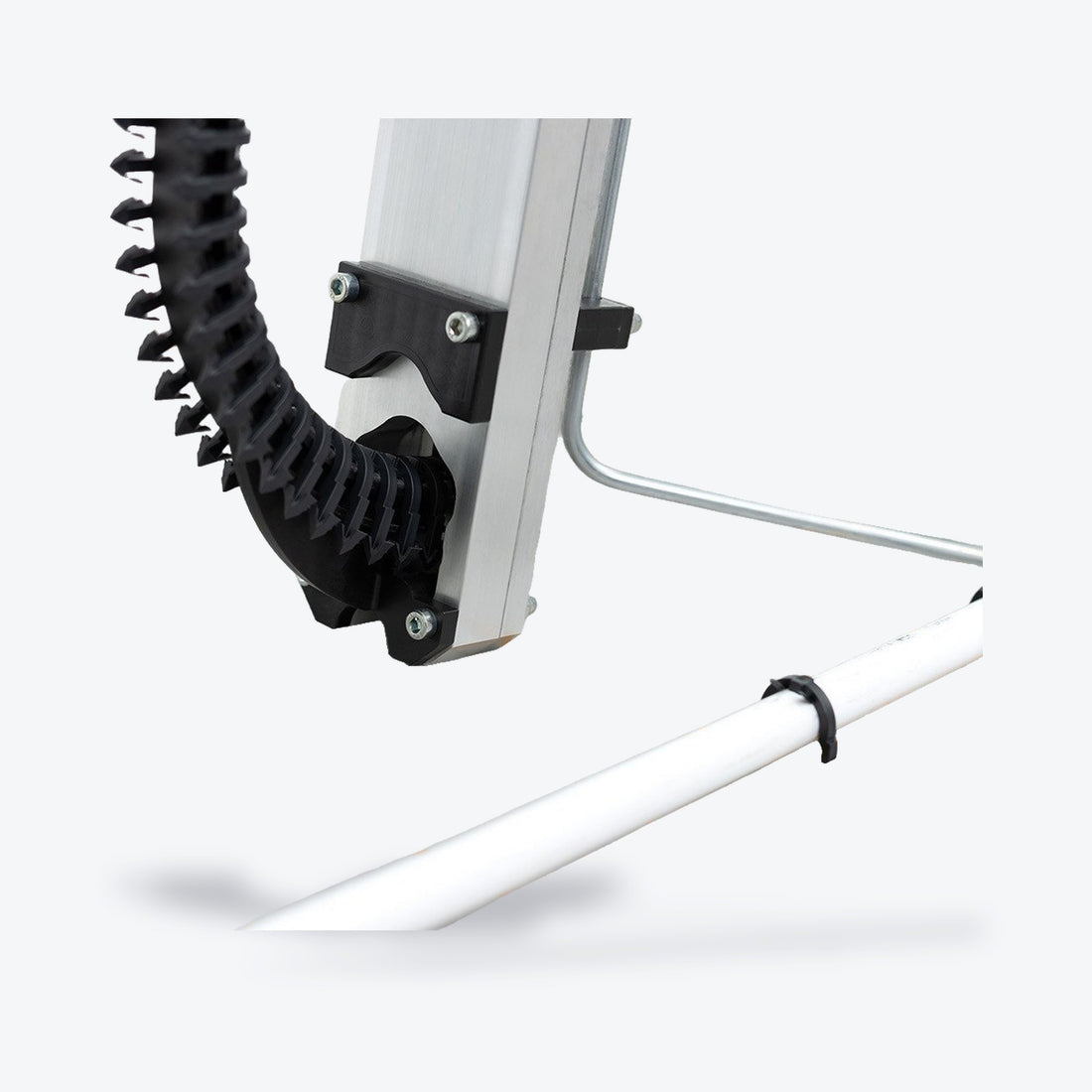

Fußbodenheizung tackern	Tacker-Pistole	Heizrohr auf der Dämmung befestigen

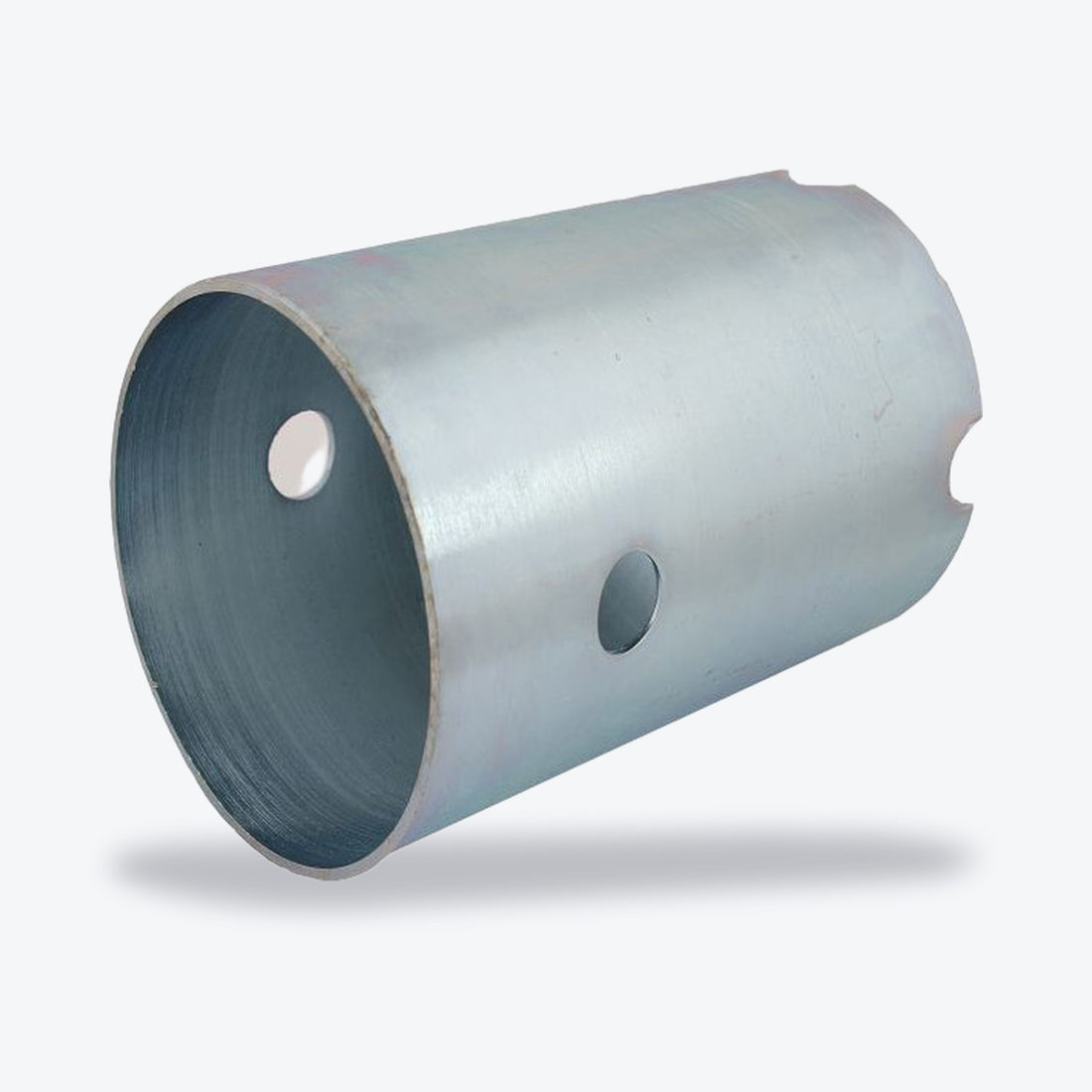

Messkapsel wechseln	Schlösser Montageschlüssel	für EAS-Modular-K/W
Kartuschen auspressen	Silikon-Auspressgerät	für 300-ml-Kartuschen

Bohren, Trennen, Sägen: Worauf achten Sie?

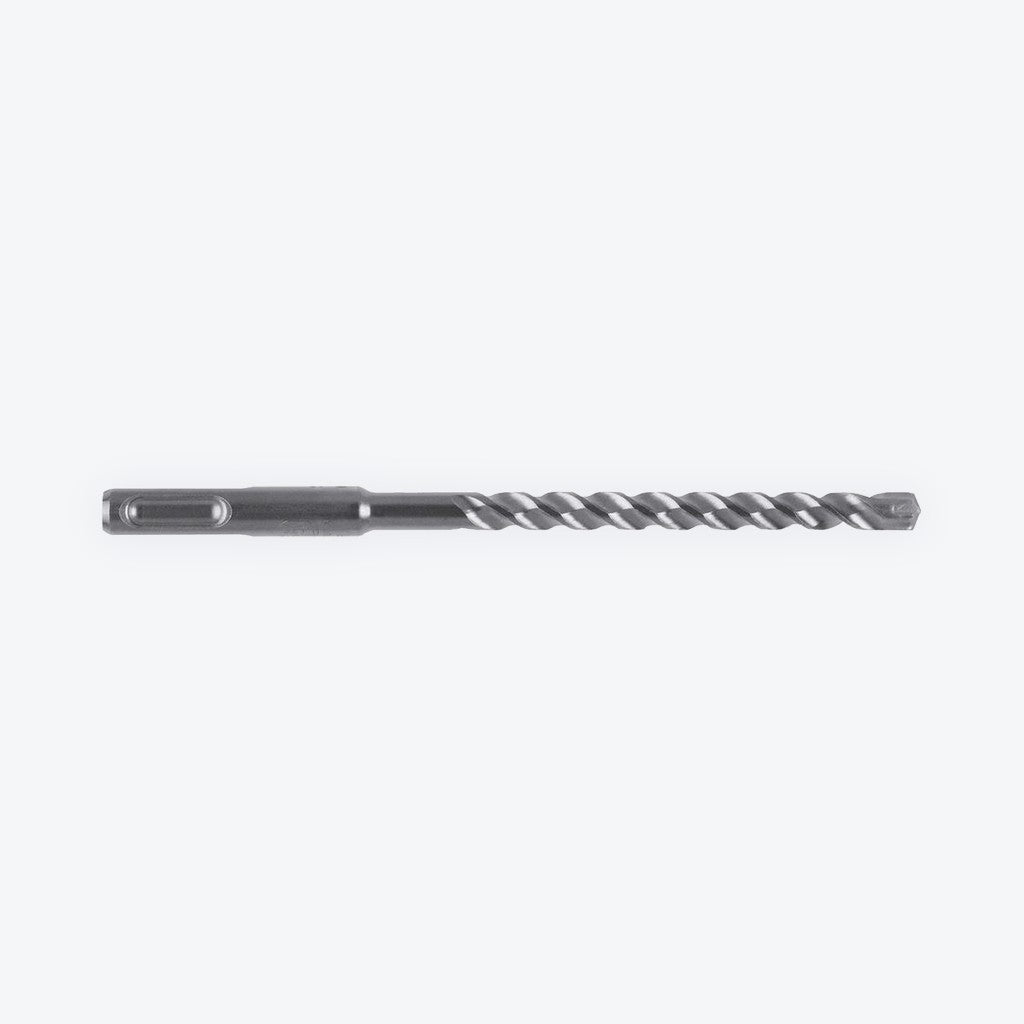

Der SDS-Bohrer hat eine Hartmetallplatte mit selbstzentrierender Spitze und drei Spiralkanäle, die das Bohrmehl zügig abführen. Er ist für Beton, Stahlbeton, Granit, Mauerwerk und Naturstein gedacht und hält laut Hersteller auch den Kontakt mit Bewehrung aus. Die Hilti-Trennscheibe schneidet Stahl und Edelstahl, etwa Bewehrungsstäbe, Montageschienen, Winkel, Rohre und Bleche. Sie erfüllt EN 12413, ist eisen-, schwefel- und chlorarm unter 0,1 % und gehört nur auf einen Winkelschleifer mit doppelseitiger Schutzhaube. Die Hilti-Sägeblätter aus Bimetall haben einen 1/2-Zoll-Universalschaft und 14 Zähne pro Zoll und sind für mittelstarke Metallrohre, Platten und Konstruktionen gebaut. Verbundrohr schneiden Sie trotzdem mit der Rohrschere, denn eine Säge hinterlässt Grat und selten eine gerade Kante.

Verarbeitung: Vom Schnitt bis zur dichten Verbindung

1. Rohrschere rechtwinklig ansetzen und mit der Ratsche durchschneiden, ohne das Rohr zu quetschen.
2. Kalibrierer bis zum Anschlag eindrehen, danach innen entgraten und die Späne ausklopfen.
3. Backe in der Dimension des Rohrs einsetzen, Fitting aufschieben, Einstecktiefe prüfen und die Pressung vollständig durchführen.
4. Gewinde an Übergängen mit Dichtmittel aus dem Verbrauchsmaterial dichten.
5. Metalloberflächen vor dem Kleben oder Abdichten mit der Drahtbürste säubern, Silikon und Kleber dann mit dem Auspressgerät auftragen.

Rohr und Fittings finden Sie unter Alu-Mehrschichtverbundrohre und Pressfittinge, Tackernadeln bei der Fußbodenheizung und Messkapseln unter Wasserzähler & Montageblöcke.
