Pressbacke TH-Kontur – für Alu-Verbundrohr 16 × 2–40 × 3,5 mm
Werkzeuge – Abholung in Hagen
Art.-Nr. HT-123370
Abholung Lager Hagen · Im Mühlenwert 22 · Mo–Fr 8:30–17:30, Sa 10–14 · Verfügbarkeit und Abholtermin kommen mit unserer Antwort · Versand nach Absprache · Standorte
Beschreibung

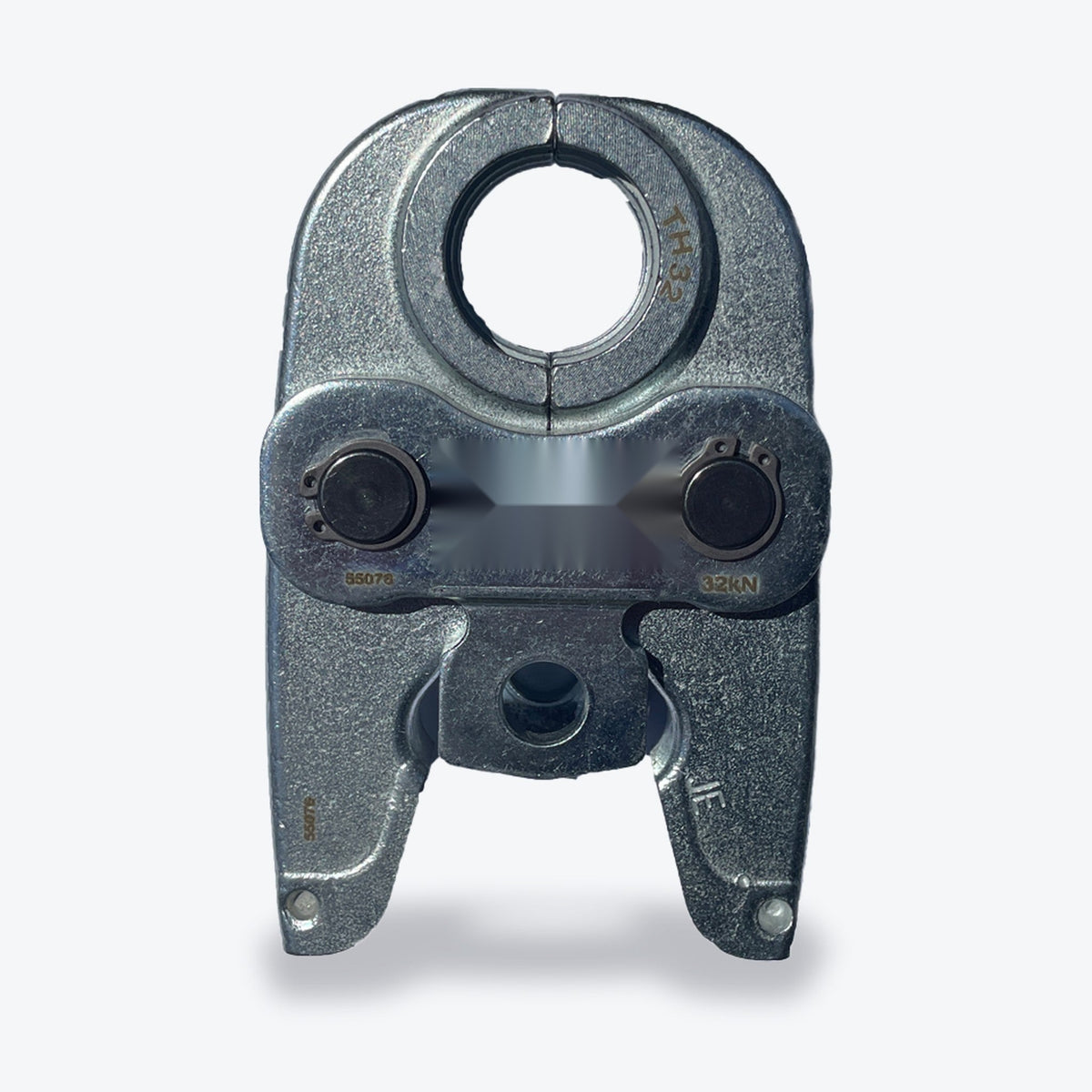

Pressbacke TH-Kontur – Mit der Pressbacke werden Pressfittinge auf Alu-Mehrschichtverbundrohr verpresst. Sie hat die TH-Kontur, zu der unsere Pressfittinge passen; je Rohrmaß gibt es eine eigene Backe: 16 × 2, 20 × 2, 26 × 3, 32 × 3 und 40 × 3,5 mm. Die Größe ist auf der Backe gekennzeichnet. Für welche Pressmaschine bzw. welche Aufnahme die Backe gebaut ist, liegt uns nicht vor; nennen Sie uns Ihr Gerät, wir bestätigen die Passung mit dem Angebot. Rohr und weiteres Werkzeug finden Sie unter Alu-Verbundrohr und Werkzeuge.
Technische Daten
| Kontur | TH |
|---|---|
| Rohrmaße | 16 × 2, 20 × 2, 26 × 3, 32 × 3 oder 40 × 3,5 mm (Außendurchmesser × Wandstärke) |
| Passend für | Pressfittinge mit TH-Kontur, etwa unsere Pressfittinge für Alu-Verbundrohr |
| Kennzeichnung | Größe auf der Backe sichtbar gekennzeichnet laut Hersteller |
| Pressmaschine, Aufnahme | Liegen uns nicht vor; wir bestätigen die Passung zu Ihrem Gerät mit dem Angebot |
Ausführungen
| Ausführung | Art.-Nr. |
|---|---|
| 16 × 2 mm | HT-123370 |
| 20 × 2 mm | HT-123371 |
| 26 × 3 mm | HT-123372 |
| 32 × 3 mm | HT-123373 |
| 40 × 3,5 mm | HT-123374 |
Hersteller und Sicherheit (GPSR)
| Hersteller | Herstellerangabe nach GPSR: Hersteller und Anschrift nennen wir Ihnen auf Anfrage vor der Abholung. |
|---|---|
| EU-Verantwortlicher | Nennen wir Ihnen zusammen mit dem Hersteller auf Anfrage vor der Abholung. |
| Sicherheitshinweise | Montage nach der Anleitung des Herstellers; Arbeiten an Trinkwasser- und Heizungsanlagen durch den Fachbetrieb. |
Preis je Stück inkl. MwSt. Bestellartikel: Abholung im Lager Hagen nach Wareneingang, der Termin kommt mit der Antwort auf Ihre Anfrage. Versand auf Anfrage.
Abholung, Verfügbarkeit und Lieferzeit
Der Warenkorb ist Ihre Anfrageliste – keine Kasse, keine Vorkasse. Wir antworten mit Preis, Verfügbarkeit und Abholtermin. Abholung am Lager Im Mühlenwert 22, 58135 Hagen, Mo–Fr 8:30–17:30 und Sa 10–14 nach Terminabsprache. Versand nach Absprache: Versandkosten und Lieferzeit nennen wir Ihnen im Angebot, bevor Sie sich entscheiden. Fachbetriebe beliefern wir auch mit eigenem Fahrer bis 150 km um Hagen. So läuft die Anfrage · Standorte · Für Fachbetriebe
Pressbacke TH-Kontur – für Alu-Verbundrohr 16 × 2–40 × 3,5 mm
Pressbacke TH-Kontur: Technische Daten, passende Rohre und Einsatz
Schneiden, kalibrieren, verpressen – welches Werkzeug zu welchem Rohr passt.
Technische Daten
- Presskontur
- TH
- Größen
- 16 × 2 mm, 20 × 2 mm, 26 × 3 mm, 32 × 3 mm und 40 × 3,5 mm
- Bauweise
- Kompakt, für enge Arbeitsbereiche; klare Größenzuordnung mit gut sichtbarer Kennzeichnung
Passt zu
- Alu-Mehrschichtverbundrohr in 16 × 2, 20 × 2, 26 × 3, 32 × 3 und 40 × 3,5
- Pressfittinge für Alu-Verbundrohr; zulässige Presskontur nach konkreter Systemfreigabe
- Kalibrierer für 16 × 2 bis 32 × 3 und 40 × 3,5
- Rohrschere für 10 bis 42 mm Außendurchmesser
Montage
- Profi-Werkzeug; Arbeiten an Trinkwasser- und Heizungsanlagen durch den Fachbetrieb.
- Nach dem Schneiden wird das Rohrende kalibriert und entgratet, bevor es mit Press-, Schraub- oder Steckfittings weiterverarbeitet wird.
- Ratgeber: Pressfitting oder Klemmring: Was passt zu Ihrem Verbundrohr?
Pressbacke TH-Kontur: häufige Fragen
Presskontur, Presszange, Kalibrieren und Schneiden – kurz beantwortet.
Welche Pressbacke passt zu unseren Pressfittingen?
Die zulässige Presskontur hängt von Fittingserie und Rohrmaß ab. Nennen Sie die gewünschte Ausführung und Ihre Presskontur in der Anfrage; vor der Montage ist die konkrete Systemfreigabe zu prüfen. Die Pressbacke in TH-Kontur gibt es für 16 × 2, 20 × 2, 26 × 3, 32 × 3 und 40 × 3,5; sie muss zur Rohrdimension passen.
Passt die Pressbacke in meine Presszange?
Das hängt von der Aufnahme Ihrer Presszange ab. Nennen Sie das Modell in Ihrer Anfrage.
Warum wird das Rohr kalibriert?
Nach dem Ablängen wird das Rohrende kalibriert und entgratet, damit der Fitting rund sitzt und der O-Ring nicht beschädigt wird. Unser Kalibrierer deckt 16 × 2 bis 32 × 3 ab, für 40 × 3,5 gibt es eine eigene Ausführung.
Welche Rohre schneidet die Rohrschere?
Kunststoff- und Aluminium-Mehrschichtverbundrohre mit 10 bis 42 mm Außendurchmesser. Sie arbeitet halbautomatisch mit Ratsche und hat eine Edelstahlklinge.
