Steckfittinge für Verbundrohr 15–25 mm – ohne Presszange montieren
Steckverbinder von John Guest: Einschraubverbinder aus Messing, MultiLayer Universalverbinder für Aluminium-Mehrschichtverbundrohr, Speedfit Endkappen und eine Abdrückbrücke mit Ventil für die Druckprüfung. Welche Rohre und Anschlüsse passen, steht je Produkt; die Passung zu Ihrem Rohrsystem bestätigen wir mit dem Angebot. Bestellartikel: Abholung im Lager Hagen nach Wareneingang und Terminabsprache. Preis auf Anfrage.
- Preise inkl. MwSt., zzgl. Versand
- Anfrage statt Kasse
- Versand auf Anfrage
- 12Ausführungen in dieser Kategorie
- ab €95,76inkl. MwSt., zzgl. Versand · JG MultiLayer Universalverbinder – für Mehrschichtverbundrohr 16–25 mm
- Lager HagenAbholung nach Termin, Versand auf Anfrage
Steckfittinge im Überblick: Ausführung wählen, in die Anfrageliste legen

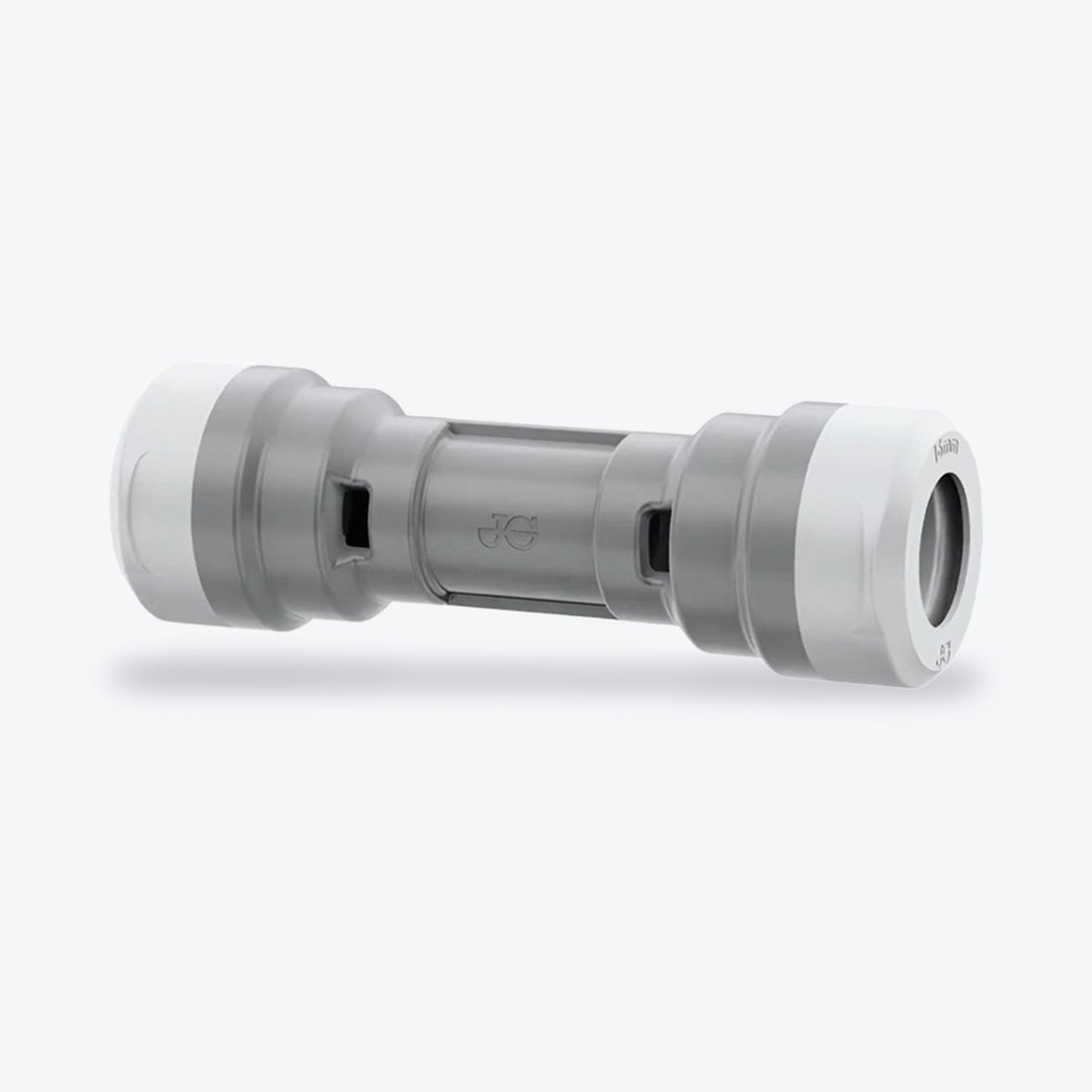

JG MultiLayer Universalverbinder – für Mehrschichtverbundrohr 16–25 mm
3 Ausführungen: 16 mm · 20 mm · 25 mm

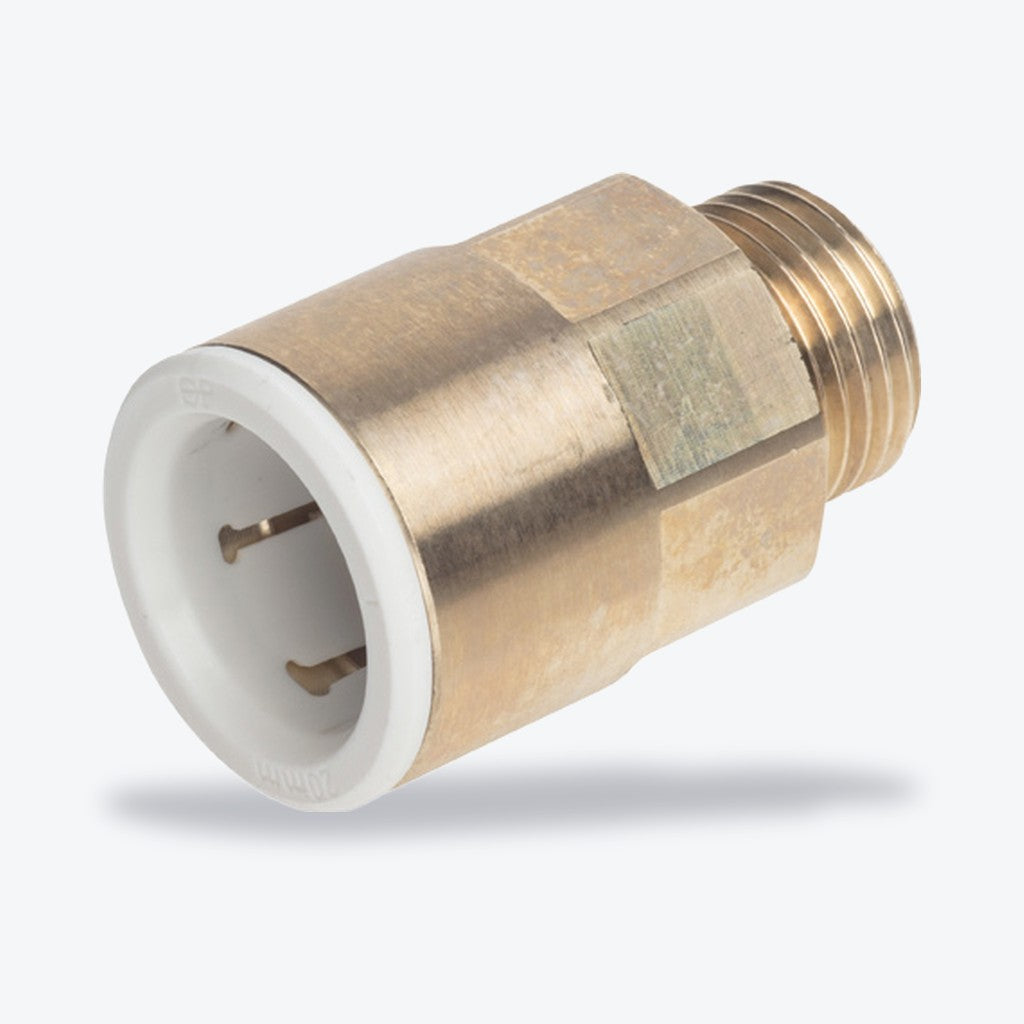

JG Speedfit Einschraubverbinder Messing – 16–25 mm auf 1/2″–1″
3 Ausführungen: 16 mm × 1/2″ · 20 mm × 3/4″ · 25 mm × 1″

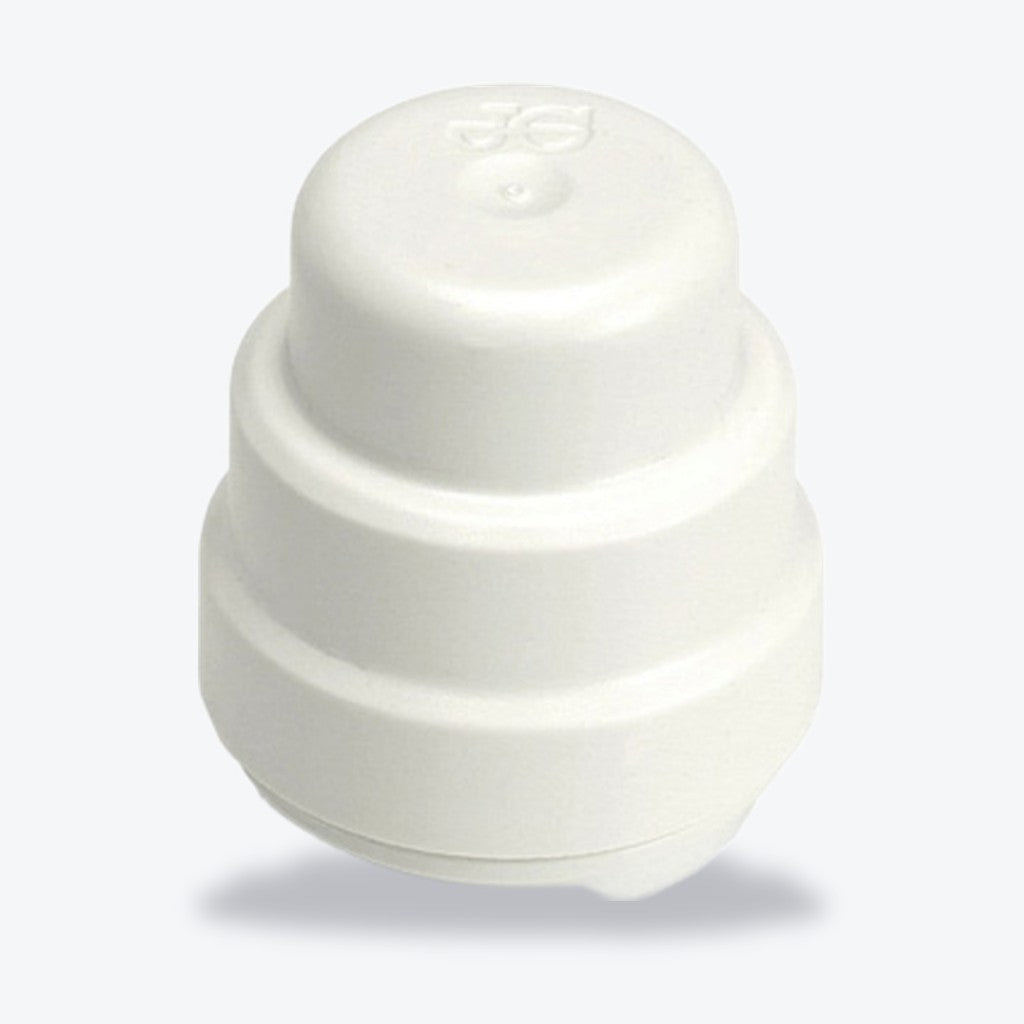

JG Speedfit Endkappe – Steckverschluss, 15–22 mm
4 Ausführungen: 15 mm · 16 mm · 20 mm · 22 mm

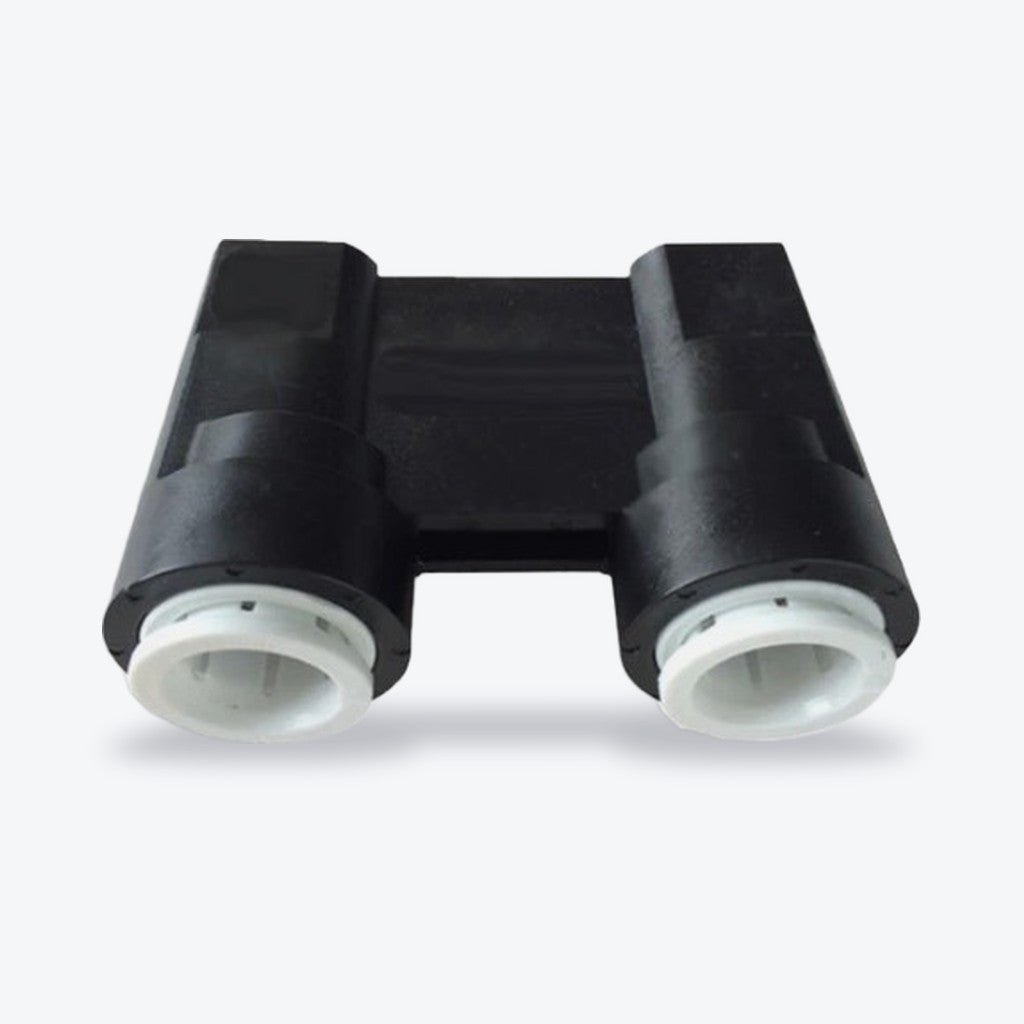

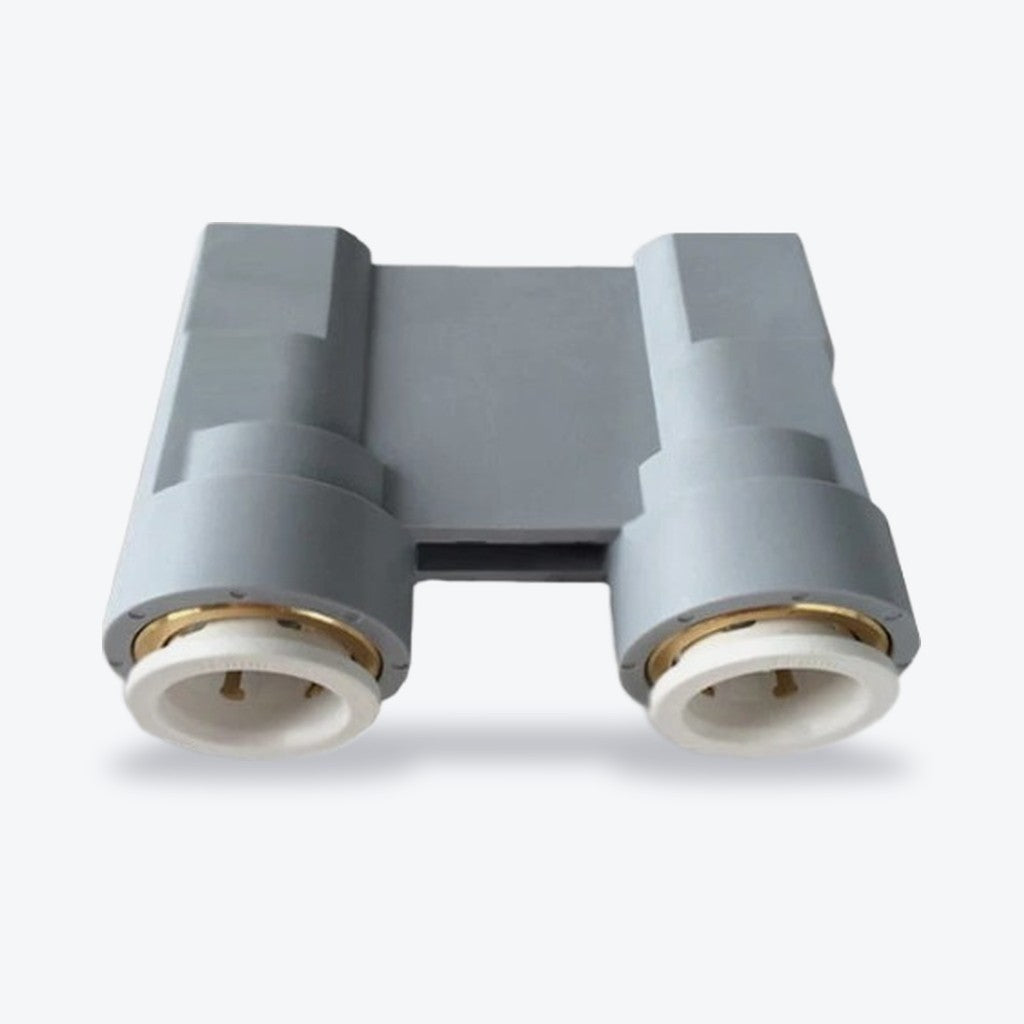

Speedfit Abdrückbrücke mit Ventil – 15 oder 16 mm
2 Ausführungen: 16 mm · 15 mm- Ausgewählt
- Am relevantesten
- meistverkauft
- Alphabetisch, A-Z
- Alphabetisch, Z-A
- Datum, alt zu neu
- Datum, neu zu alt
Steckfitting: Wie hält die Verbindung ohne Pressen?
Ein Steckfitting verbindet Rohre ohne Werkzeug, ohne Löten und ohne Kleber. Im Fitting sitzt ein Halteelement mit Edelstahlzähnen, das das Rohr festhält, dahinter dichtet ein O-Ring. John Guest nennt dieses System Grip & Seal. Zum Lösen drücken Sie das Halteelement gegen das Gehäuse und ziehen das Rohr heraus. Endkappe, Einschraubverbinder und Universalverbinder von John Guest sind laut Hersteller für warmes und kaltes Wasser und für Zentralheizungen ausgelegt. Weil ohne Flamme gearbeitet wird, eignen sie sich auch für enge Einbausituationen.
Welcher Steckfitting passt zu welchem Rohr?
Entscheidend sind Außendurchmesser und Rohrart. Die Tabelle zeigt, wofür der Hersteller jeden Artikel angibt.
| Artikel | Größen | Rohr laut Hersteller | Einsatz |
|---|---|---|---|
| JG MultiLayer Universalverbinder | 16, 20, 25 mm | Alu-Mehrschichtverbundrohr, Stützhülsen liegen bei | Reparatur, Erweiterung, Neuinstallation |
| JG Einschraubverbinder Messing | 16 × 1/2 Zoll, 20 × 3/4 Zoll, 25 × 1 Zoll | PEX und Polybutylen mit Rohrstützhülse, Kupfer | vom Rohr auf ein Innengewinde an Armatur, Verteiler oder Gewindefitting |
| JG Speedfit Endkappe | 15, 16, 20, 22 mm | PEX und Polybutylen mit Rohrstützhülse, Kupfer | Leitung vorübergehend oder dauerhaft verschließen, Druckprüfung |
| Speedfit Abdrückbrücke mit Ventil | 15 und 16 mm | Kupfer- und Kunststoffrohr | Abdrücken in der Installations- und Prüfphase, Vormontage |
Zum Verlängern von Heizrohr-Reststücken gibt es außerdem den JG-Rohrverbinder 16 mm, zugelassen für den Einbau unter Estrich. Sie finden ihn bei der Fußbodenheizung.
Steckfitting an Alu-Verbundrohr: Welche Maße passen?
Für Alu-Verbundrohr ist der MultiLayer-Universalverbinder gedacht. Er richtet sich nach dem Außendurchmesser, die mitgelieferten Stützhülsen passen ihn an den Innendurchmesser an, und ein Sichtfenster zeigt, ob das Rohr richtig sitzt. Zu unserem Alu-Verbundrohr in 16 × 2 und 20 × 2 passen die Größen 16 und 20. Für 26 × 3 und größer passt keiner unserer Steckfittinge, denn 25 mm ist ein anderer Außendurchmesser als 26 mm; diese Dimensionen verbinden Sie mit Pressfittingen. Für Endkappe und Einschraubverbinder nennt der Hersteller PEX-, Polybutylen- und Kupferrohr. Ob sie an Ihrem Rohr sitzen, prüfen wir mit Ihrer Anfrage.
Verarbeitung: Schnitt, Stützhülse, Einstecktiefe
- Rohr rechtwinklig ablängen, Kunststoff- und Verbundrohr mit der Rohrschere. Verbundrohr danach kalibrieren und entgraten; das gilt auch vor dem Stecken.
- Rohrende prüfen: Kratzer oder Riefen im Einsteckbereich können den O-Ring verletzen.

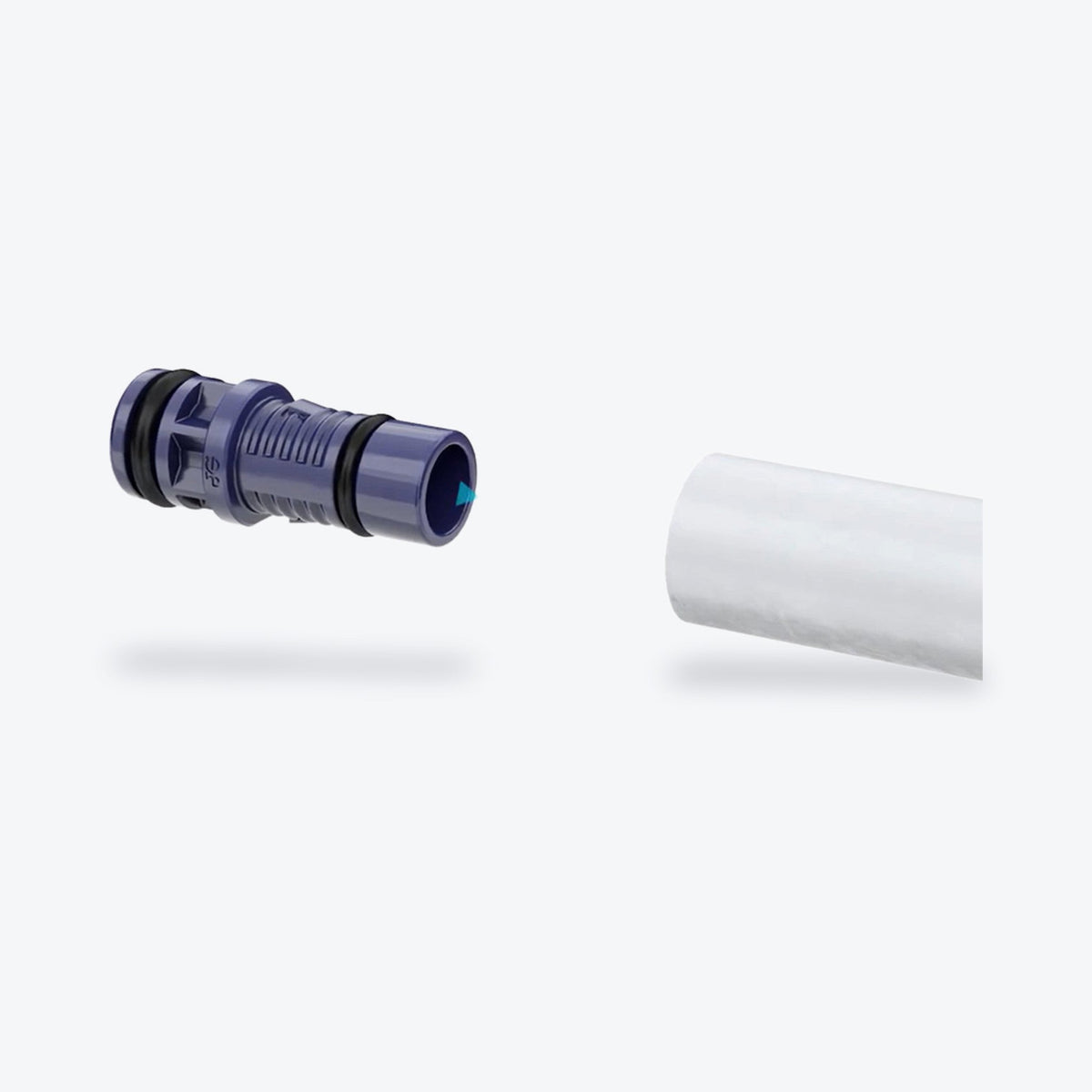

- Bei PEX und Polybutylen die Rohrstützhülse einsetzen, beim MultiLayer-Verbinder die passende mitgelieferte Hülse. Kupferrohr wird ohne Hülse gesteckt.
- Einstecktiefe am Rohr markieren und das Rohr bis zum Anschlag einschieben, dann kräftig daran ziehen: Es darf sich nicht lösen.
- Das Messinggewinde des Einschraubverbinders dichten Sie wie jedes Außengewinde, zum Beispiel mit Hanf und Paste oder Gewindedichtfaden aus dem Verbrauchsmaterial.
- Abdrücken mit Endkappe oder Abdrückbrücke. Bevor Sie eine Verbindung lösen, machen Sie die Leitung drucklos.
Gepresst wird bei Steckfittingen nichts; Rohrschere und Kalibrierer finden Sie trotzdem unter Werkzeuge.
Abholung in Hagen oder Lieferung
Die Steckfittinge sind Bestellartikel. Sie holen sie nach Wareneingang im Lager Hagen ab, den Termin nennen wir Ihnen mit der Antwort. Preise nennen wir Ihnen direkt.
- Artikel und Größe wählen, etwa den MultiLayer-Universalverbinder in 20 mm.
- Mit „Zur Anfrageliste“ vormerken und dazuschreiben, an welches Rohr er soll.
- Anfrage senden, gern mit Stückzahl.
- Antwort per E-Mail oder Telefon mit Preis, Verfügbarkeit und Termin.
Lager: Im Mühlenwert 22, 58135 Hagen. Laden: Eilper Straße 29, 58091 Hagen. Versand ist auf Anfrage möglich. Mehr unter Abholung und Anfrage und Standorte.
Häufige Fragen zu Steckfittingen
Lösen, Stützhülse, Kupferrohr und Druckprobe: kurz beantwortet.
Wie bekomme ich ein Rohr wieder aus dem Steckfitting?
Leitung drucklos machen, das Halteelement gegen das Gehäuse drücken und das Rohr herausziehen. Beim JG-Rohrverbinder 16 mm öffnen Sie vorher die Kunststoffmutter von Hand. Vor dem erneuten Stecken das Rohrende prüfen und bei Riefen ein Stück abschneiden.
Brauche ich eine Stützhülse?
Bei PEX- und Polybutylenrohr ja, das verlangt der Hersteller. Dem MultiLayer-Universalverbinder für Alu-Verbundrohr liegen passende Stützhülsen bei.
Funktionieren die Steckfittinge auch mit Kupferrohr?
Ja, mehrere: Endkappe, Einschraubverbinder und JG-Rohrverbinder 16 mm sind laut Hersteller neben PEX und Polybutylen auch für Kupferrohr ausgelegt, die Abdrückbrücke für Kupfer- und Kunststoffrohr. Auf Kupferrohr wird ohne Stützhülse gesteckt.
Womit mache ich die Druckprobe?
Offene Leitungsenden verschließen Sie mit der JG Speedfit Endkappe in 15, 16, 20 oder 22 mm. Die Speedfit Abdrückbrücke mit Ventil in 15 und 16 mm ist für das Abdrücken in der Prüfphase gedacht und lässt sich danach wieder verwenden.
Gibt es Steckfittinge mit Gewinde?
Ja, den JG Einschraubverbinder aus Messing in 16 × 1/2 Zoll, 20 × 3/4 Zoll und 25 × 1 Zoll. Auf der einen Seite hat er ein Außengewinde für Armaturen, Verteiler oder Gewindefittings, auf der anderen die Speedfit-Steckverbindung.
Darf ein Steckfitting unter den Estrich?
Der JG-Rohrverbinder 16 mm ja, er ist für den Einbau unter Estrich zugelassen und dient zum Verlängern von Heizrohr-Reststücken. Für die anderen Steckfittinge nennt der Hersteller diese Zulassung nicht.
Warum fragen wir bei Steckfittingen nach der Rohrart?
Weil Verbinder und Stützhülse davon abhängen. Nennen Sie deshalb Artikel, Größe in mm, Rohrart und Stückzahl, dann prüfen wir das vorab. Die Steckfittinge sind Bestellartikel mit Abholung im Lager Hagen nach Wareneingang; Versand gibt es auf Anfrage.
