Alu-Mehrschichtverbundrohr 16x2 bis 40x3,5 – Rolle, Stange, vorisoliert
Alu-Mehrschichtverbundrohr für Heizung und Sanitär: weiß als Rolle in 16 × 2, 20 × 2, 26 × 3 und 32 × 3 mm, als 4-Meter-Stange in 26 × 3, 32 × 3 und 40 × 3,5 mm und mit 6 mm Vorisolierung in Rot oder Blau. Die Maße nennen Außendurchmesser × Wandstärke. Es sind Bestellartikel: Wir bestellen für Sie ins Lager Hagen, der Abholtermin kommt mit der Antwort auf Ihre Anfrage.
Welche Angaben helfen bei der Ergänzung einer bestehenden Anlage?
Ergänzen Sie Ihre Rohr-Anfrage um den Einsatzbereich und bei vorhandenen Fittings deren Hersteller und Systembezeichnung. Ein Foto der Rohrbeschriftung hilft bei der Zuordnung; die Systemfreigabe muss zur konkreten Rohr-Fitting-Kombination passen.
Passende Auswahlhilfen
- Preise inkl. MwSt., zzgl. Versand
- Anfrage statt Kasse
- Versand auf Anfrage
- 15Ausführungen in dieser Kategorie
- ab €181,18inkl. MwSt., zzgl. Versand · Alu-Verbundrohr vorisoliert 6 mm – blau
- Lager HagenAbholung nach Termin, Versand auf Anfrage
Alu-Mehrschichtverbundrohre im Überblick: Ausführung wählen, in die Anfrageliste legen
Alu-Verbundrohr vorisoliert 6 mm – blau
4 Ausführungen: 16 × 2 mm · 20 × 2 mm · 26 × 3 mm · 32 × 3 mm
Alu-Verbundrohr vorisoliert 6 mm – rot
4 Ausführungen: 16 × 2 mm · 20 × 2 mm · 26 × 3 mm · 32 × 3 mm

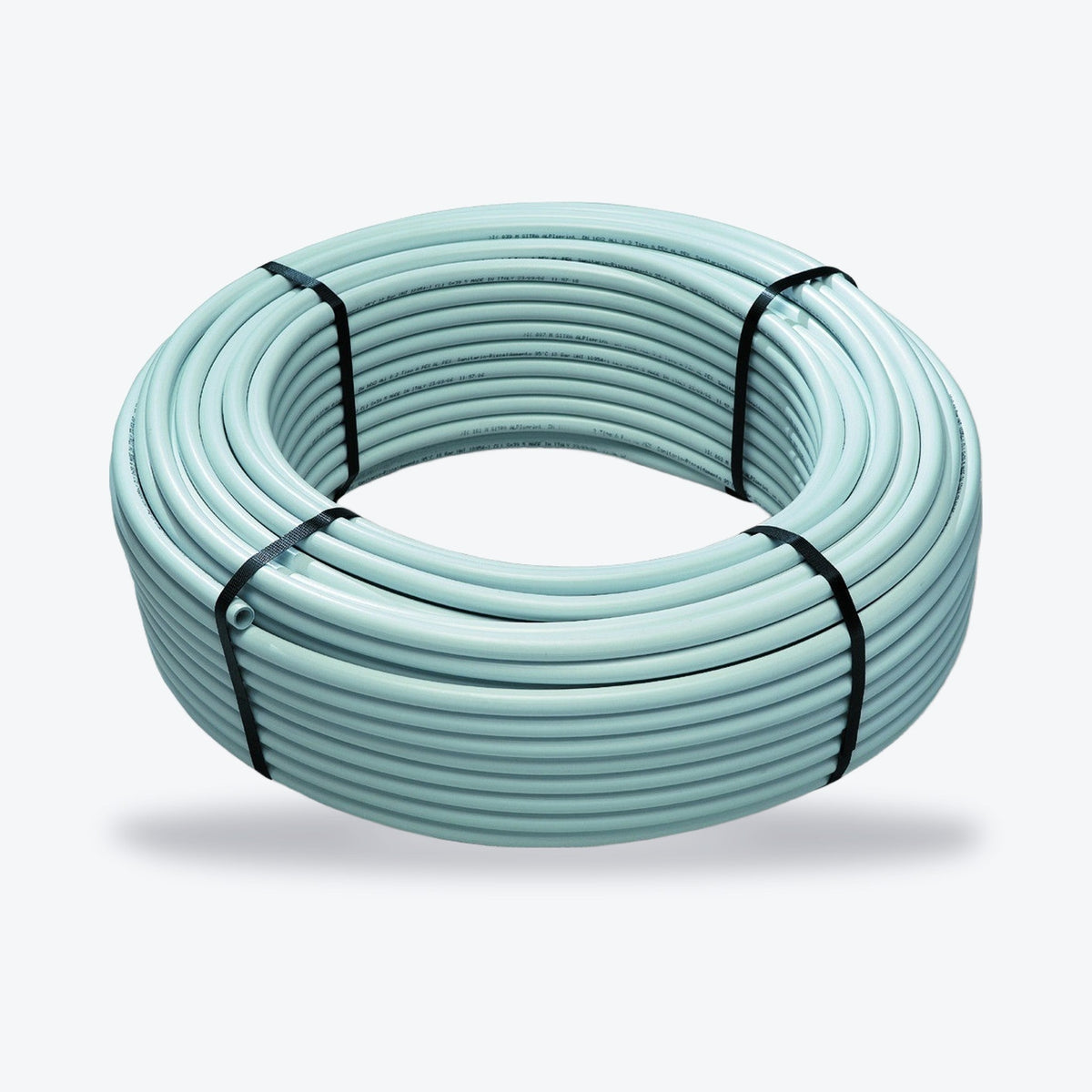

Alu-Verbundrohr weiß – Rolle
4 Ausführungen: 16 × 2 mm · 20 × 2 mm · 26 × 3 mm · 32 × 3 mm
Alu-Verbundrohr weiß – Stange 4 m
3 Ausführungen: 26 × 3 mm · 32 × 3 mm · 40 × 3- Ausgewählt
- Am relevantesten
- meistverkauft
- Alphabetisch, A-Z
- Alphabetisch, Z-A
- Datum, alt zu neu
- Datum, neu zu alt
Alu-Verbundrohr als Rolle, Stange oder vorisoliert: Was nehmen Sie wann?
Die Lieferform entscheidet, wie viele Verbindungen Sie später setzen. Die Rolle mit 100 m ist für lange Leitungen gedacht, etwa zu einzelnen Heizkörpern, Waschtischen oder Heizkreisen: Sie verlegen am Stück und sparen Fittings. Die Stange mit 4 m nehmen Sie für gerade Strecken in den großen Dimensionen, 40 × 3,5 gibt es nur so. Rolle und Stange sind weiß. Das vorisolierte Rohr hat eine 6 mm starke Dämmung und kommt als Rolle mit 50 m. Rot und Blau haben dieselben technischen Daten, die Farbe dient der Zuordnung: Üblich ist Rot für Heizung und Warmwasser, Blau für Kaltwasser.
Alu-Verbundrohr 16 × 2 oder 20 × 2 mm: Warum beide Zahlen zählen
Fitting, Pressbacke und Kalibrierer wählen Sie immer nach Außendurchmesser und Wandstärke. Ein Fitting für 16 × 2 sitzt deshalb nicht automatisch auf einem anderen Rohr mit 16 mm Außendurchmesser, wenn dessen Wand dicker oder dünner ist. Steckverbinder für Verbundrohr führen wir in 16, 20 und 25 mm. Zu unserem Rohr passen damit 16 × 2 und 20 × 2; ein 25er-Verbinder ist für 26 × 3 das falsche Maß, dort verbinden Sie mit Pressfittingen. Was je Dimension zusammengehört, zeigt die Tabelle.
| Dimension | Lieferformen | Verbinden mit | Pressbacke und Kalibrierer |
|---|---|---|---|
| 16 × 2 mm | Rolle 100 m, vorisoliert Rolle 50 m | Pressfitting oder Steckverbinder 16 mm | Backe 16 × 2, Kalibrierer 16 × 2 bis 32 × 3 |
| 20 × 2 mm | Rolle 100 m, vorisoliert Rolle 50 m | Pressfitting oder Steckverbinder 20 mm | Backe 20 × 2, Kalibrierer 16 × 2 bis 32 × 3 |
| 26 × 3 mm | Rolle 100 m, Stange 4 m, vorisoliert Rolle 50 m | Pressfitting | Backe 26 × 3, Kalibrierer 16 × 2 bis 32 × 3 |
| 32 × 3 mm | Rolle 100 m, Stange 4 m, vorisoliert Rolle 50 m | Pressfitting | Backe 32 × 3, Kalibrierer 16 × 2 bis 32 × 3 |
| 40 × 3,5 mm | Stange 4 m | Pressfitting | Backe 40 × 3,5, Kalibrierer 40 × 3,5 |
Abgelängt werden alle Dimensionen mit der halbautomatischen Rohrschere für 10 bis 42 mm Außendurchmesser. Die Fittings finden Sie unter Pressfittinge und Steckfittinge, Backen, Kalibrierer und Rohrschere unter Werkzeuge.
Alu-Verbundrohr biegen: So bleibt der Querschnitt rund
Die Aluminiumschicht macht das Rohr biegsam, und es behält die Form, in die Sie es bringen. Kleine Dimensionen biegen Sie von Hand oder mit einer Biegefeder, größere mit einem Biegewerkzeug. Entscheidend ist ein gleichmäßiger Bogen ohne Knick. Direkt am Fitting bleibt das Rohr gerade, gebogen wird erst mit etwas Abstand. Wird der Radius zu eng, setzen Sie einen Bogen 90° oder, in 26 × 3 und 32 × 3, einen Presswinkel 45°. Ein geknicktes Rohr ist beschädigt: Die Stelle wird herausgeschnitten und mit einer Kupplung überbrückt, nicht zurückgebogen.
Alu-Verbundrohr in Heizung und Trinkwasser: Welche Grenzen gelten?
Die Herstellertabelle nennt für alle Anwendungen dieselben Werte: Betriebstemperatur –20 °C bis +95 °C, Betriebsdruck höchstens 10 bar. Das gilt für Trinkwasser, Warmwasser, Heizkörper, Fußbodenheizung und Kühlung ebenso wie für Bewässerung und Druckluft. Für die Stange und das vorisolierte Rohr ist zusätzlich eine Höchsttemperatur von +120 °C angegeben. Die –20 °C gelten nur mit Frostschutzmittel, also Glykol mit höchstens 30 %; das betrifft Heiz- und Kühlkreise, nicht die Trinkwasserleitung. In der Heizung zählt die stumpfgeschweißte Aluminiumschicht: Sie sperrt Sauerstoff aus, der sonst Stahlteile wie Heizkörper angreift. Die Längenausdehnung ist gering, für das vorisolierte Rohr nennt der Hersteller 0,026 mm je Meter und Grad Celsius.
Alu-Verbundrohr pressen: Schritt für Schritt
- Rohr mit der Rohrschere rechtwinklig ablängen. Eine Metallsäge hinterlässt Grat und schiefe Kanten.
- Beim vorisolierten Rohr die Dämmung am Ende so weit zurücknehmen, dass der Fitting ganz aufgeschoben werden kann.
- Rohrende kalibrieren und innen entgraten. Der Schnitt drückt das Rohr leicht oval; rund und glatt gleitet es über die O-Ringe, ohne sie zu verletzen.
- Späne entfernen, Fitting bis zum Anschlag aufschieben und die Einstecktiefe im Kontrollfenster prüfen.
- Mit der Backe derselben Dimension verpressen, danach die Dämmung am Stoß wieder schließen.
- Gewindeübergänge dichten Sie mit Hanf und Paste oder Gewindedichtfaden, flachdichtende Übergänge allein über ihre Dichtung. Dichtmittel finden Sie unter Verbrauchsmaterial.
- Die Leitung abdrücken, bevor Wand oder Boden geschlossen werden.
Abholung in Hagen oder Lieferung
Das Rohr ist ein Bestellartikel. Sie holen es nach Wareneingang in unserem Lager in Hagen ab, den Termin nennen wir Ihnen mit der Antwort auf Ihre Anfrage. Den Preis erfahren Sie persönlich.
- Dimension und Lieferform wählen, zum Beispiel 16 × 2 als Rolle mit 100 m.
- Mit „Zur Anfrageliste“ vormerken und passende Fittings, Backe oder Kalibrierer dazulegen.
- Anfrage senden, mit der Zahl der Rollen oder Stangen.
- Wir antworten per E-Mail oder Telefon mit Preis, Verfügbarkeit und Abholtermin.
Lager: Im Mühlenwert 22, 58135 Hagen. Laden: Eilper Straße 29, 58091 Hagen. Versand ist auf Anfrage möglich. Mehr unter Abholung und Anfrage und Standorte, das ganze Sortiment unter Rohr & Fittings.
Pressfittinge und Verbundrohr in der Nähe von Hagen
Pressfittinge, Alu-Verbundrohr und Pressbacken holen Sie in unserem Lager Im Mühlenwert 22, 58135 Hagen ab (Hintereingang, Tor 6 ganz hinten an der Halle). Geöffnet Mo–Fr 8:30–17:30 und Sa 10–14 Uhr, abgeholt wird nach Terminabsprache: Der Termin kommt mit der Antwort auf Ihre Anfrage. Beratung und kleine Teile gibt es im Laden Eilper Straße 29, 58091 Hagen; dort am besten vorher kurz anrufen: +49 172 6343979.
| Aus | Fahrzeit |
|---|---|
| Gevelsberg | 10 Min. |
| Herdecke | 13 Min. |
| Wetter (Ruhr) | 14 Min. |
| Ennepetal | 15 Min. |
| Schwelm | 18 Min. |
| Schwerte | 18 Min. |
| Wuppertal | 21 Min. |
| Witten | 23 Min. |
| Iserlohn | 27 Min. |
| Hattingen | 28 Min. |
| Dortmund | 29 Min. |
Häufige Fragen zu Alu-Verbundrohr
Frost, Druckluft, Knicke und Farben: was beim Rohr selbst oft gefragt wird.
Passt jeder 16er-Fitting auf Alu-Verbundrohr 16 × 2?
Nein. Der Fitting muss zu Außendurchmesser und Wandstärke passen. Unsere Pressbacken und Kalibrierer sind deshalb mit beiden Maßen bezeichnet, von 16 × 2 bis 40 × 3,5. Bei unserem System gehört zu jedem Außendurchmesser genau eine Wandstärke: 16 × 2, 20 × 2, 26 × 3, 32 × 3 und 40 × 3,5.
Darf das Rohr in frostgefährdeten Bereichen liegen?
Der Hersteller nennt eine Mindesttemperatur von –20 °C, aber nur mit Frostschutzmittel, Glykol mit höchstens 30 %. Leitungen mit reinem Wasser schützen Sie vor Frost oder entleeren sie.
Worin unterscheiden sich rote und blaue Vorisolierung?
Nur in der Farbe. Beide Rollen haben 50 m, eine 6 mm starke Dämmung, die Dimensionen 16 × 2 bis 32 × 3 und dieselben technischen Daten. Mit der Farbe halten Sie Heizung und Warmwasser von Kaltwasser auseinander.
Kann das Rohr auch Druckluft führen?
Ja. Neben Trinkwasser und Heizung führt die Herstellertabelle auch Druckluft und Bewässerung auf, jeweils mit höchstens 10 bar und –20 °C bis +95 °C Betriebstemperatur.
Wie stark dehnt sich das Rohr bei Wärme aus?
Wenig. Für das vorisolierte Rohr gibt der Hersteller 0,026 mm pro Meter und Grad Celsius an. Lange gerade Strecken brauchen trotzdem etwas Spielraum, zum Beispiel an einem Bogen.
Was tun, wenn das Rohr beim Biegen abknickt?
Die Knickstelle heraustrennen und neu verbinden, mit einer Presskupplung oder in 16 und 20 mm auch mit einem Steckverbinder. Zurückbiegen reicht nicht, die Aluminiumschicht bleibt geschwächt.
Was gehört in die Anfrage für Rohr?
Dimension, Lieferform und Anzahl: Rolle mit 100 m, Stange mit 4 m oder vorisolierte Rolle mit 50 m. Das Rohr ist Bestellartikel, Sie holen es nach Wareneingang im Lager Hagen ab. Den Termin nennen wir mit der Antwort, Versand ist auf Anfrage möglich.
