Wasserzähler und Montageblöcke für die Hausinstallation

Wasserzähler und Montageblöcke: Aufputz oder Unterputz?

Wohnungswasserzähler sitzen entweder frei auf der Leitung oder in der Wand. Auf Putz ist das ein Etagenzähler, unter Putz eine Messkapsel in einem Montageblock. Der Hauswasserzähler am Hausanschluss hängt meist in einer Anschlussgarnitur. Die Tabelle ordnet Zähler und Zubehör aus unserem Sortiment ein, den Überblick über alle Installationsteile gibt Sanitär und Installation.

Wasserzähler und Zubehör: Bauform, Einsatz, Anschluss

Bauform	Einsatz	Anschluss
Einstrahl-Etagenzähler	Wohnungszähler auf Putz; Daten hier für Kaltwasser bis 30 °C, auch als Warmwasser-Ausführung	DN 15, Gewinde G 3/4 und G 1/2, Baulänge L = 80 mm
Messkapsel EAS-Modular Typ A34	Zähler für den Unterputz-Montageblock; Daten hier für Kaltwasser bis 30 °C, auch als Warmwasser-Ausführung	DN 15, für EAS-Modular-Montagesysteme
Montageblock Mono	Unterputz-Gehäuse für Messkapseln EAS Modul Typ A 34, Kalt- und Warmwasser	M 77 × 1,5, Absperrventil 3/4 Zoll
Unterputz-Sichtteil	sichtbare Abdeckung für Montageblöcke	Hülse 40 mm, verchromt
Verlängerung für Messpatronen	Koaxial-Messpatronen UPM-EASN, die zu tief sitzen	plus 40 mm Einbautiefe
Rosette 2-teilig mit Innentubus	Rohrdurchführung an Wand oder Decke abdecken	Durchmesser 125 mm, Aufschubhöhe 41 mm
Anschlussgarnitur Edelstahl	Hauswasserzähler als Mehrstrahlzähler, waagerechter Einbau	Innengewinde 3/4, 1 oder 1 1/4 Zoll

Etagenzähler oder Messkapsel: Welcher Wasserzähler passt?

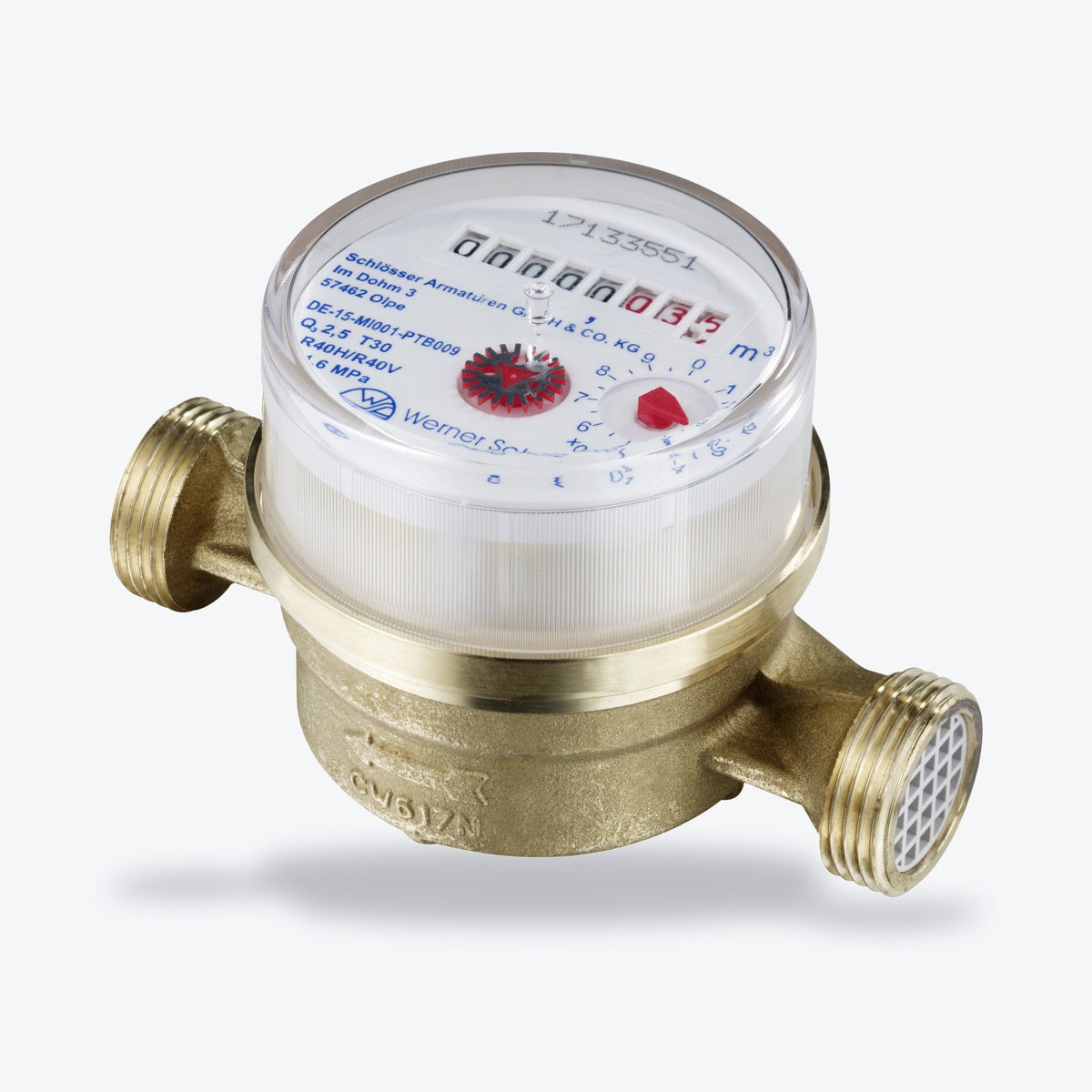

Das hängt davon ab, was schon eingebaut ist. Sitzt der alte Zähler sichtbar auf der Leitung, kommt ein Etagenzähler mit derselben Baulänge an seine Stelle. Unser Einstrahl-Etagenzähler hat DN 15, die Baulänge L = 80 mm und ein Gehäuse aus Messing; gedacht ist er für Mehrfamilienhäuser, Wohnanlagen und Gewerbeobjekte.

Sehen Sie in der Wand nur eine Abdeckung, steckt dahinter meist ein Montageblock mit Messkapsel. Getauscht wird dann nur die Kapsel, und welche passt, bestimmt der Block. Nennen Sie uns deshalb in der Anfrage Hersteller und Typ.

In der Kaltwasser-Ausführung (KW) messen Etagenzähler und Messkapsel bis 30 °C und sind bis 16 bar (PN 16) ausgelegt. Beide gibt es auch als Warmwasser-Ausführung (WW); deren Daten nennen wir Ihnen mit der Antwort auf Ihre Anfrage.

Wasserzähler Montageblock: Was gehört zum Unterputz-Einbau?

Der Montageblock Mono M 77 × 1,5 kommt vormontiert und werkseitig dichtheitsgeprüft. Er nimmt Messkapseln EAS Modul Typ A 34 auf, eignet sich für Kalt- und Warmwasser, ist schall- und wärmegedämmt und hat ein Unterputz-Absperrventil 3/4 Zoll, mit dem Sie die Leitung zum Kapseltausch absperren.

Den sichtbaren Abschluss bildet das verchromte Unterputz-Sichtteil mit 40 mm Hülse und einem Griff mit rotem und blauem Farbpunkt. Ob es auf Ihren Block passt, prüfen wir mit der Anfrage. Sitzt eine Koaxial-Messpatrone vom Typ UPM-EASN zu tief in der Wand, gleicht die Verlängerung für Messpatronen 40 mm aus.

Hauswasserzähler: Anschlussgarnitur mit Ventilen

Die Anschlussgarnitur trägt den Hauswasserzähler und bringt die Absperrventile davor und dahinter mit. Sie nimmt Mehrstrahlzähler auf, die waagerecht eingebaut werden, und es gibt sie in 3/4, 1 und 1 1/4 Zoll. Die Ventile sind DVGW-zugelassene Schrägsitz-Vollflutventile aus Pressmessing mit nichtsteigender Spindel; am Ausgang kommen Rückflussverhinderer, Entleerung und totraumfreie Oberteile hinzu. Der Bügel aus Edelstahl lässt sich in der Länge verstellen und hat eine Erdungsschraube. Weitere Absperrventile finden Sie unter Eckventile und Anschlussarmaturen.

Wasserzähler einbauen: Versorger und Fachbetrieb

Den Hauswasserzähler setzt und wechselt in der Regel der Wasserversorger; Arbeiten an der Anschlussgarnitur stimmen Sie deshalb vorher mit ihm ab. Wohnungszähler, Montageblöcke und Messkapseln baut sinnvollerweise ein Fachbetrieb ein, der anschließend die Dichtheit prüft. Beim Tausch zeigt ein Pfeil auf dem Zähler die Flussrichtung, und alte Dichtungen werden ersetzt. Für Rohrdurchführungen an Wand oder Decke gibt es die zweiteilige Rosette mit Innentubus als sauberen Abschluss.

Abholung in Hagen oder Lieferung

Den Preis nennen wir Ihnen auf Anfrage. So geht es:

1. Zähler, Kapsel oder Block wählen und mit „Zur Anfrageliste“ vormerken.
2. In der Anfrage Hersteller und Typ Ihres vorhandenen Systems angeben und absenden.
3. Mit unserer Antwort per E-Mail oder Telefon erfahren Sie Preis, Verfügbarkeit und Termin für Zähler und Zubehör.

Die Artikel dieser Seite sind Bestellartikel. Sie holen sie nach Wareneingang im Lager ab, Im Mühlenwert 22, 58135 Hagen; unser Laden mit Beratung ist in der Eilper Straße 29, 58091 Hagen. Einen Versand stimmen wir auf Anfrage mit Ihnen ab. Ablauf und Anfahrt: Abholung und Anfrage, Standorte.
