Eckventile und Anschlussarmaturen: Welches Ventil für welchen Anschluss?

Zwischen Wandanschluss und Armatur oder Gerät sitzt ein Ventil, mit dem Sie das Wasser genau an dieser Stelle abstellen. Welche Bauform passt, hängt davon ab, wie viele Verbraucher am Anschluss hängen und ob Sie nur absperren oder auch entleeren wollen. Die Tabelle ordnet die Ventile aus unserem Sortiment ein.

Eckventile und Anschlussarmaturen: Bauform, Einsatz, Anschluss

Bauform	Einsatz	Anschluss
Eckventil 1/2 Zoll	Waschtisch, WC-Spülkasten, Küchenarmatur	1/2 Zoll, Quetschverschraubung 3/8 Zoll (10 mm) mit Messingkonus, Längenausgleich, Schubrosette
Kombi-Eckventil 1/2 Zoll	Armatur und dazu Wasch- oder Spülmaschine am selben Anschluss	1/2 Zoll selbstdichtend, Quetschverschraubung 3/8 Zoll (10 mm), zweiter Abgang 3/4 Zoll Außengewinde
Geräte-Schrägsitzventil DN 15	Waschmaschine oder Spülmaschine mit eigenem Anschluss	1/2 Zoll Außengewinde, Blechschlauchverschraubung 1/2 Zoll, kurzer Wandabstand
Freistromventil mit Entleerung	Leitungsabschnitt absperren und entleeren	Innengewinde, 1/2 bis 1 1/4 Zoll
KFR-Ventil mit Prüfschraube	Leitung absperren, mit Rückflussverhinderer und Entleerung	Innengewinde, 3/4 bis 1 1/4 Zoll

Eckventil mit Geräteanschluss für Spülmaschine und Waschmaschine

Unter der Küchenspüle teilen sich oft Armatur und Spülmaschine einen Wandanschluss. Dafür ist das Kombi-Eckventil gebaut: Die Armatur hängt an der Quetschverschraubung 3/8 Zoll (10 mm), der Zulaufschlauch des Geräts am zweiten Abgang mit 3/4 Zoll Außengewinde. Ein eingebauter Rückflussverhinderer hält Wasser aus dem Gerät von der Trinkwasserleitung fern. Im Bad funktioniert das genauso, wenn die Waschmaschine neben dem Waschtisch steht.

Hat das Gerät einen eigenen Anschluss, etwa im Keller oder Hauswirtschaftsraum, nehmen Sie das Geräte-Schrägsitzventil DN 15. Es sitzt mit kurzem Wandabstand, hat ebenfalls einen Rückflussverhinderer und bringt die Blechschlauchverschraubung 1/2 Zoll gleich mit. Beide Ventile sind aus Pressmessing, poliert und verchromt.

Eckventil 1/2 Zoll für Waschbecken und Spülkasten: Was vorher prüfen?

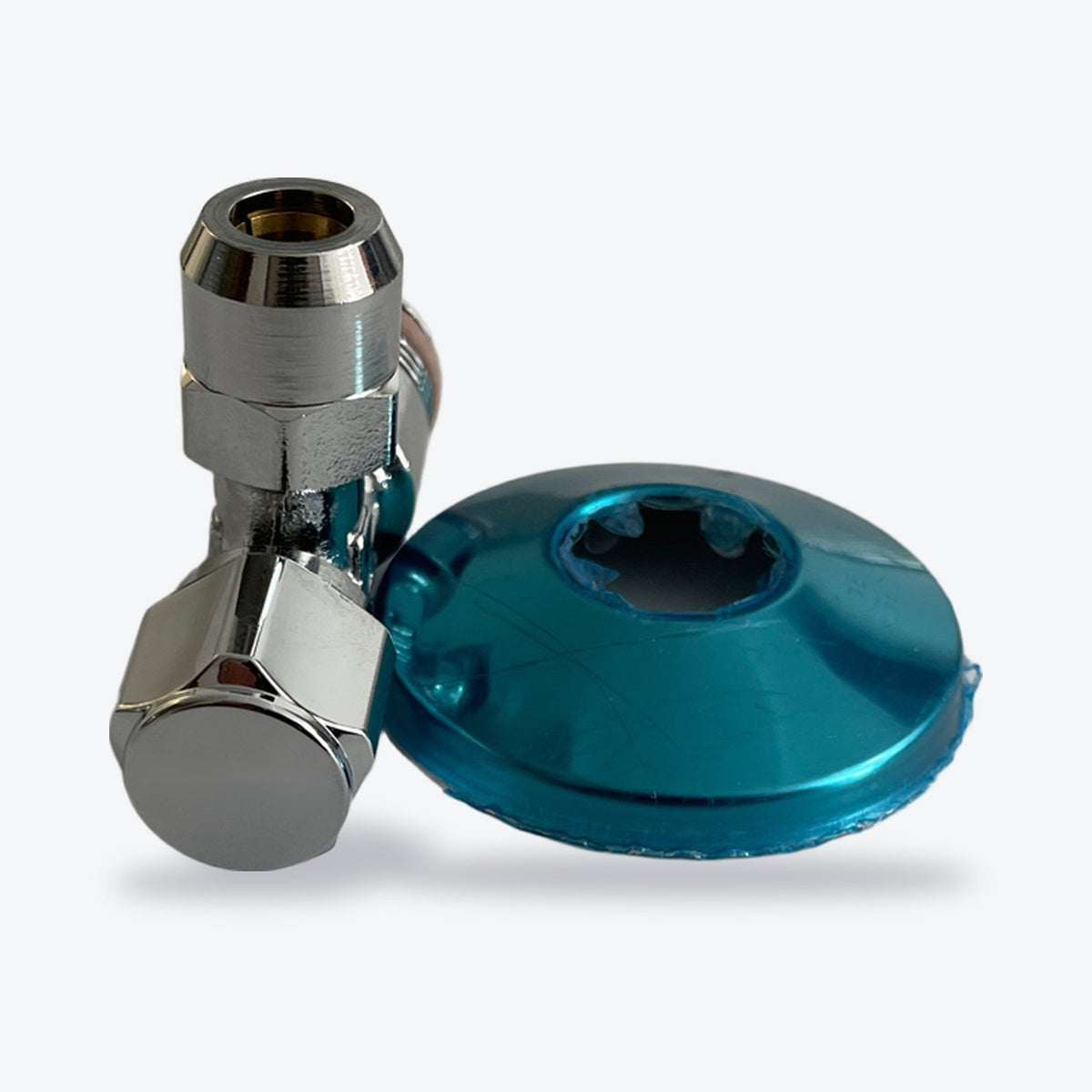

Hängt nur ein Verbraucher am Anschluss, genügt das einfache Eckventil 1/2 Zoll. Es ist in Geräuschklasse 1 eingestuft, also leise, und sein Längenausgleich hilft, wenn der Wandanschluss etwas tiefer liegt. Sie finden es unter Anschlussarmaturen. Bevor Sie anfragen, lohnt ein Blick unter das Becken:

• Welches Gewinde hat der Wandanschluss? Meist sind es 1/2 Zoll.
• Wie ist die Armatur angeschlossen: mit festem Rohr 10 mm für die Quetschverschraubung oder mit Flexschlauch 3/8 Zoll?
• Wie viel Platz bleibt zwischen Wand und Siphon? Davon hängt ab, ob ein Kombi-Eckventil mit seinem zweiten Abgang hinpasst.

Flexschläuche 3/8 Zoll in 300 und 500 mm Länge finden Sie unter Auslaufventile und Flexschläuche.

Absperrventil für die Leitung: Freistromventil oder KFR-Ventil?

Beide sperren Trinkwasserleitungen ab und sind DIN-DVGW-zertifiziert. Beide haben ein Gehäuse aus Messing, EPDM-Dichtungen, einen Griff aus Polyamid, Innengewinde und eine Entleerung, über die ein Leitungsabschnitt vor Wartungsarbeiten leerläuft. Der Unterschied liegt in Spindel und Innenleben:

• Das Freistromventil hat eine steigende Spindel. An ihrer Stellung sehen Sie, ob das Ventil offen oder geschlossen ist.
• Das KFR-Ventil verbindet Freistromventil und Rückflussverhinderer in einem Gehäuse und hat dazu eine Prüfschraube. Seine Spindel steigt nicht, der Griff bleibt beim Öffnen auf gleicher Höhe und braucht davor weniger Platz.

Wer nur schnell absperren will, kann auch einen Kugelhahn mit Hebel- oder Flügelgriff nehmen.

Eckventil wechseln: Worauf vor dem Tausch achten?

Die einzelnen Handgriffe beschreibt unser Ratgeber unter Sanitär und Installation. Vorher lohnt ein kurzer Check:

• Schließt das Hauptabsperrventil noch dicht? Wenn nicht, klären Sie das vor dem Tausch mit einem Fachbetrieb.
• Liegt Dichtmittel bereit? Hanf und Gewindedichtfaden finden Sie unter Verbrauchsmaterial. Beim Kombi-Eckventil entfällt das, sein Anschlussgewinde dichtet selbst.
• Ist der Flexschlauch zur Armatur alt oder brüchig, tauschen Sie ihn gleich mit.

Arbeiten an der Trinkwasserinstallation, vor allem an Absperrventilen in der Hauptleitung, übernimmt sinnvollerweise ein Fachbetrieb.

Abholung in Hagen oder Lieferung

Wir sind ein Anfrage-Shop, den Preis erfahren Sie mit unserer Antwort. So läuft es ab:

1. Ventil und Größe wählen und mit „Zur Anfrageliste“ vormerken.
2. Bei Bedarf Flexschläuche und Dichtmittel dazulegen, dann die Anfrage senden.
3. Wir melden uns per E-Mail oder Telefon mit Preis, Verfügbarkeit und Abholtermin für Ihre Ventile.

Die Artikel dieser Seite sind Bestellartikel und nach Wareneingang abholbereit im Lager, Im Mühlenwert 22, 58135 Hagen. Beratung gibt es auch im Laden, Eilper Straße 29, 58091 Hagen. Versand bieten wir auf Anfrage an. Ablauf und Adressen im Detail finden Sie unter Abholung und Anfrage sowie Standorte.
