Anschlussarmaturen: Eckventile, Auslaufventile, Wasserzähler-Zubehör

Anschlussarmaturen von der Küche bis zum Hausanschluss: Was gehört wohin?

Zwischen Trinkwasserleitung und Verbraucher sitzt meist eine Anschlussarmatur: das Eckventil unter dem Waschbecken, das Geräteventil für die Waschmaschine, das Auslaufventil an der Außenwand oder die Garnitur für den Wasserzähler. Die Tabelle zeigt, was wo hingehört und welche Ausführungen wir führen.

Anschlussarmaturen nach Einbauort

Einbauort	Armatur	Was sie mitbringt
Spüle mit Geschirrspüler	Kombi-Eckventil 1/2 Zoll	zweiter Abgang 3/4 Zoll mit Schlauchverschraubung, Rückflussverhinderer, selbstdichtendes Gewinde

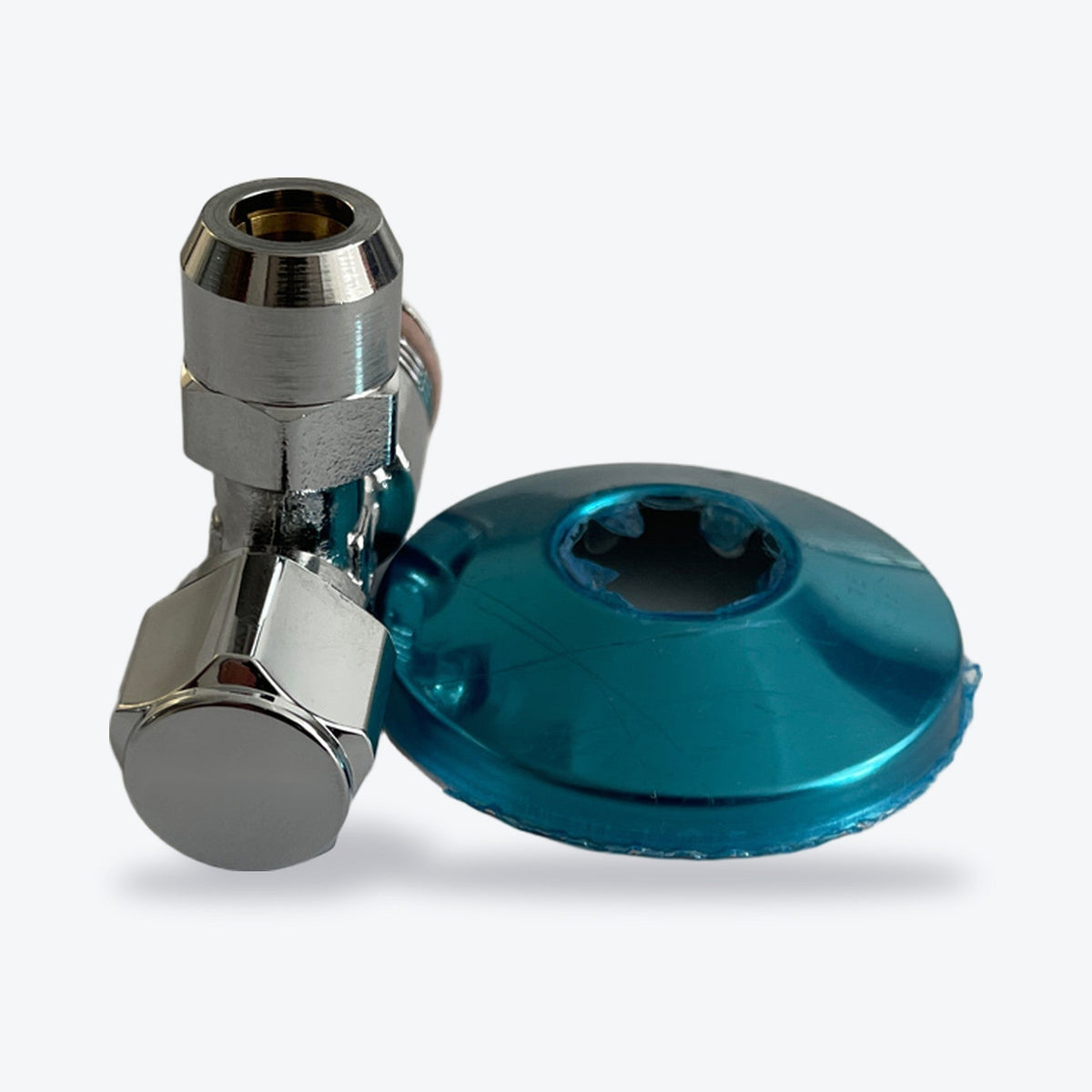

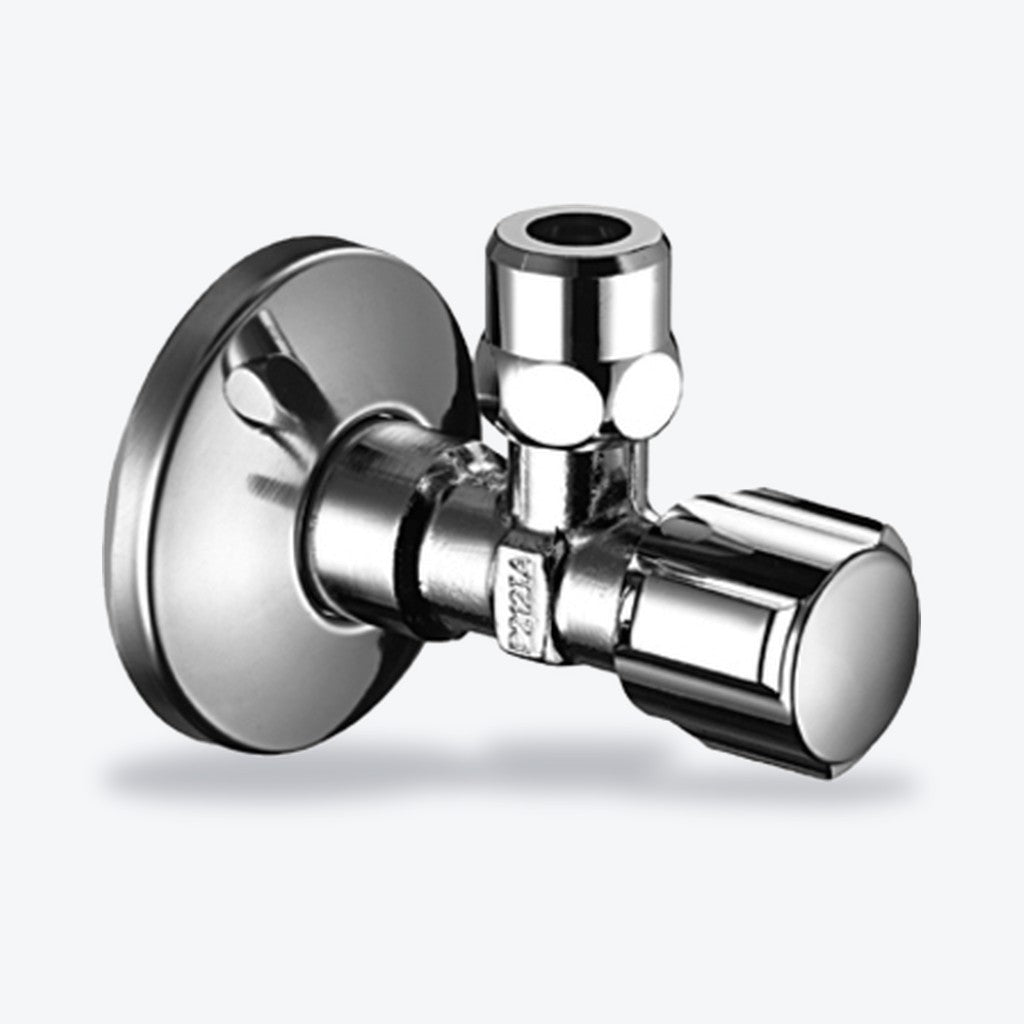

Waschtisch, WC-Spülkasten	Eckventil 1/2 Zoll	Quetschverschraubung 3/8 Zoll (10 mm), Längenausgleich, Schubrosette, Geräuschklasse 1
Wasch- oder Spülmaschine allein	Geräte-Schrägsitzventil DN 15	Rückflussverhinderer, kurzer Wandabstand, Schlauchverschraubung 1/2 Zoll

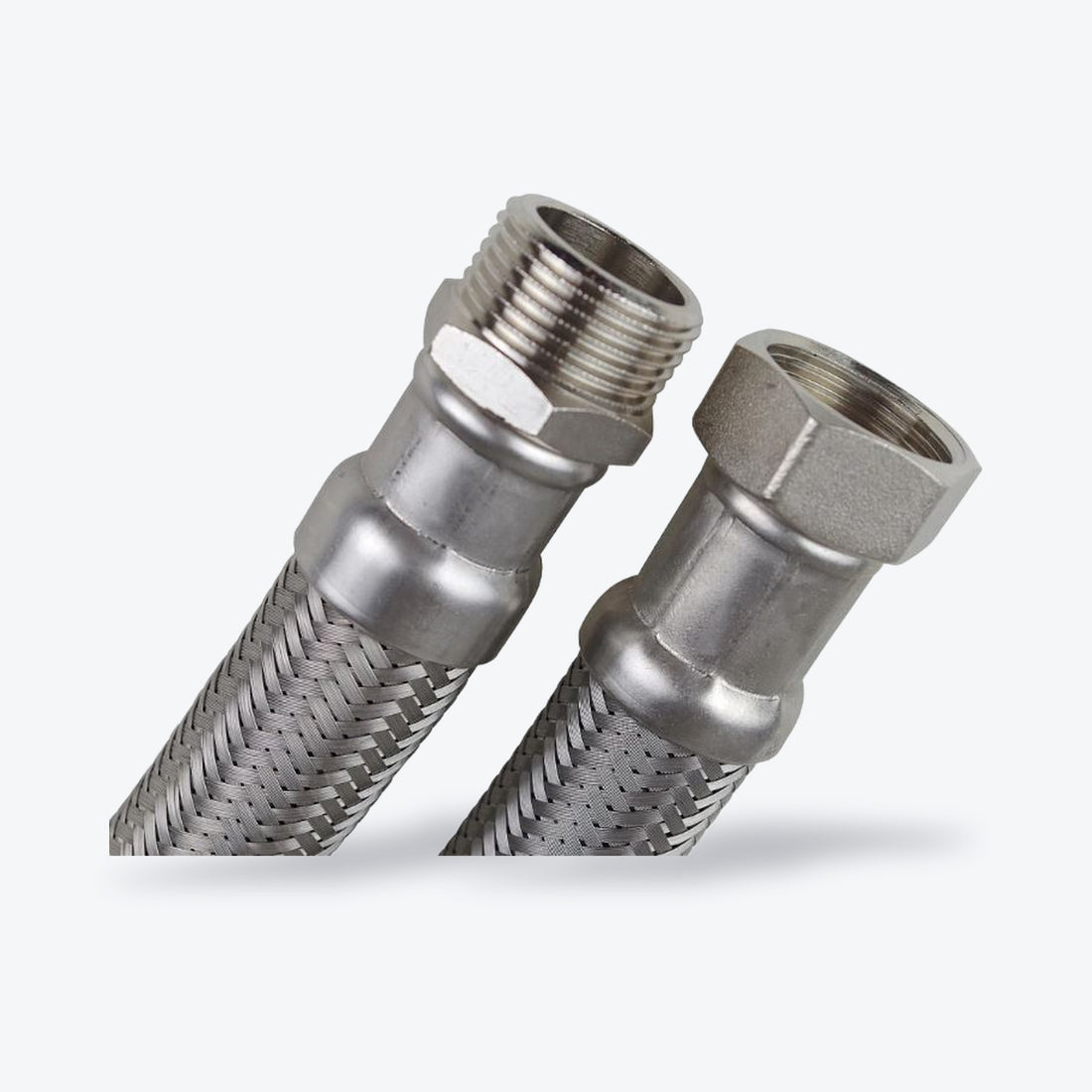

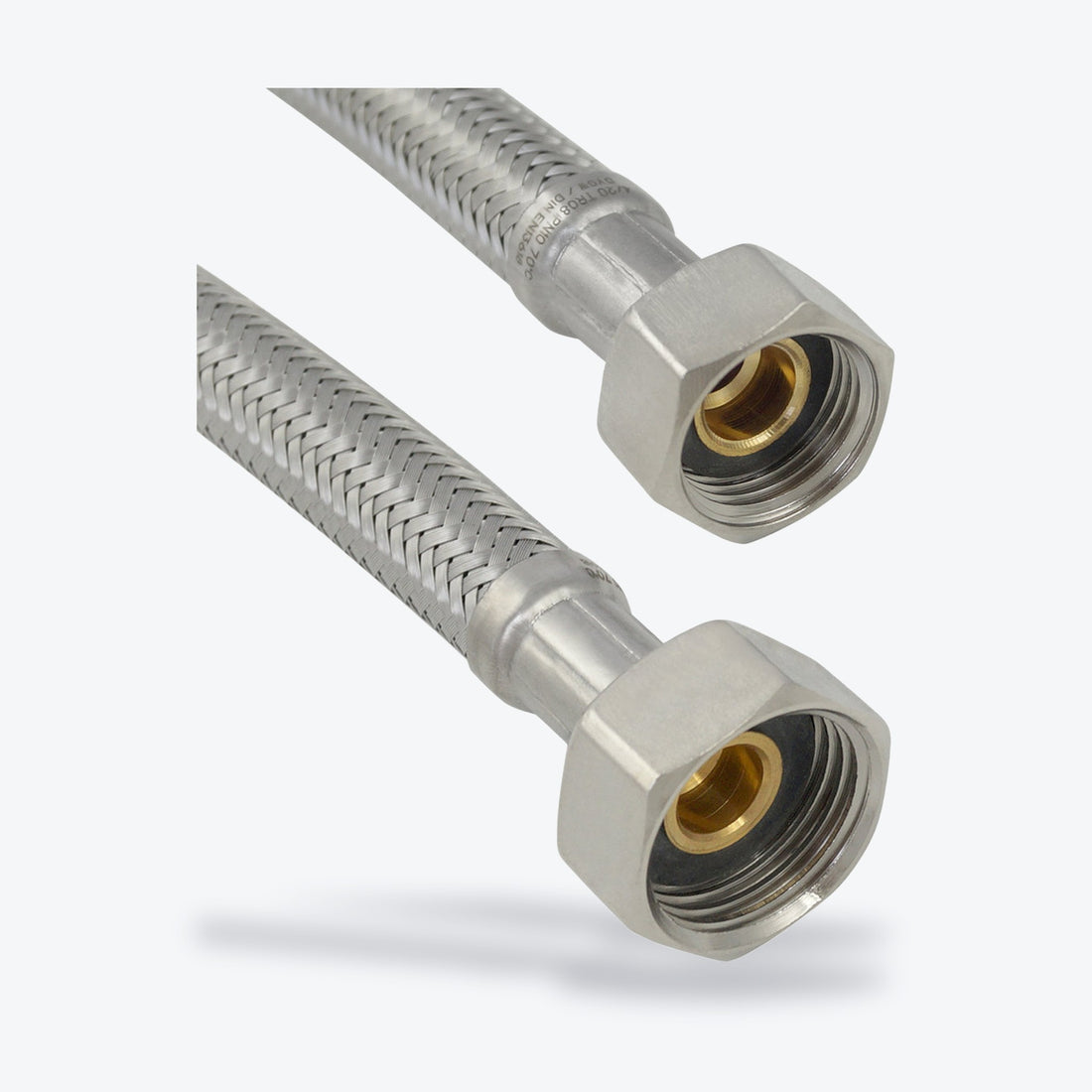

Armatur mit flexiblem Anschluss	Flexschlauch	3/8 Zoll AG/IG oder IG/IG, 300 oder 500 mm, Edelstahlumflechtung, DVGW-zertifiziert
Leitung oder Strang absperren	KFR-Ventil, Freistromventil	DIN-DVGW, mit Entleerung; KFR 3/4 bis 1 1/4 Zoll, Freistrom 1/2 bis 1 1/4 Zoll

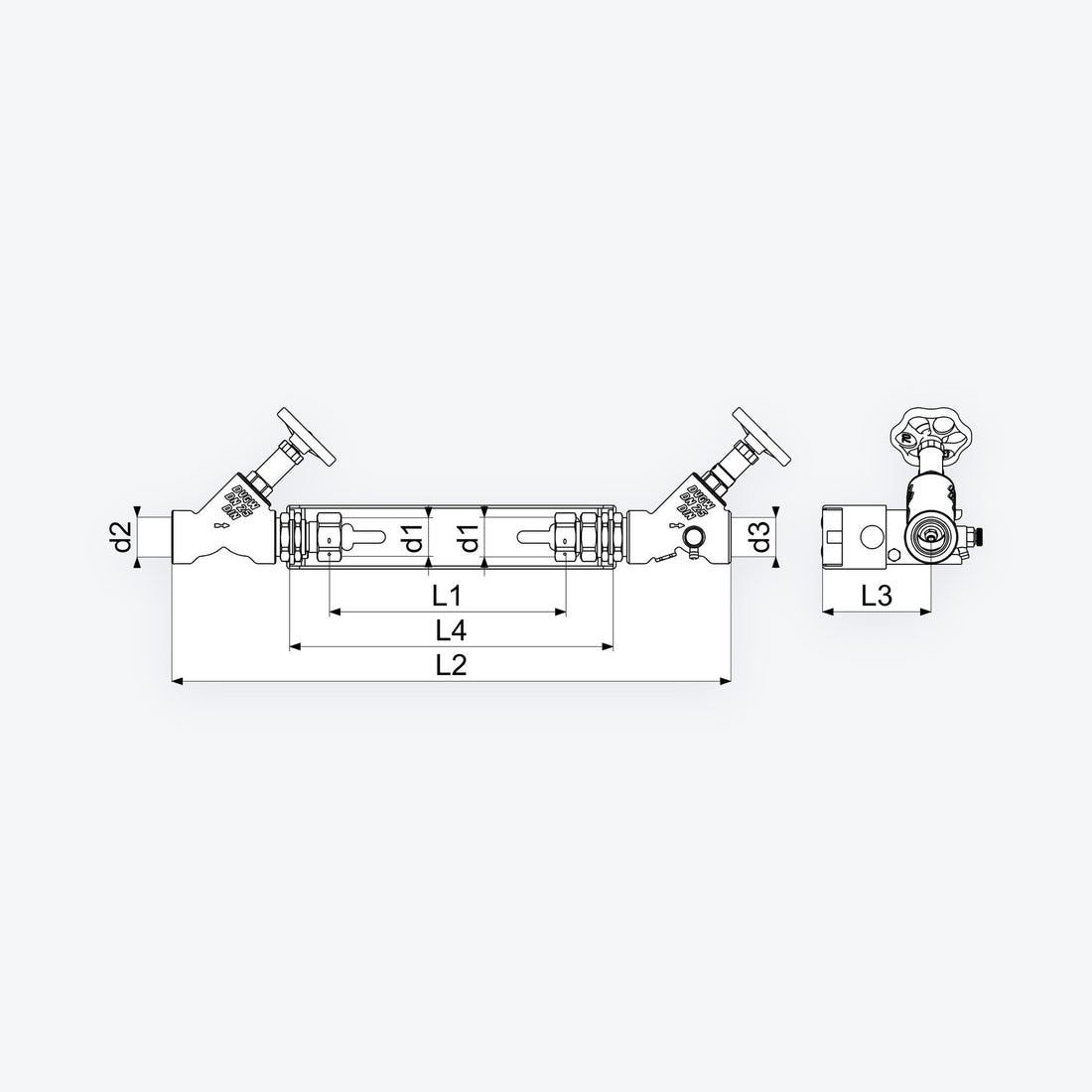

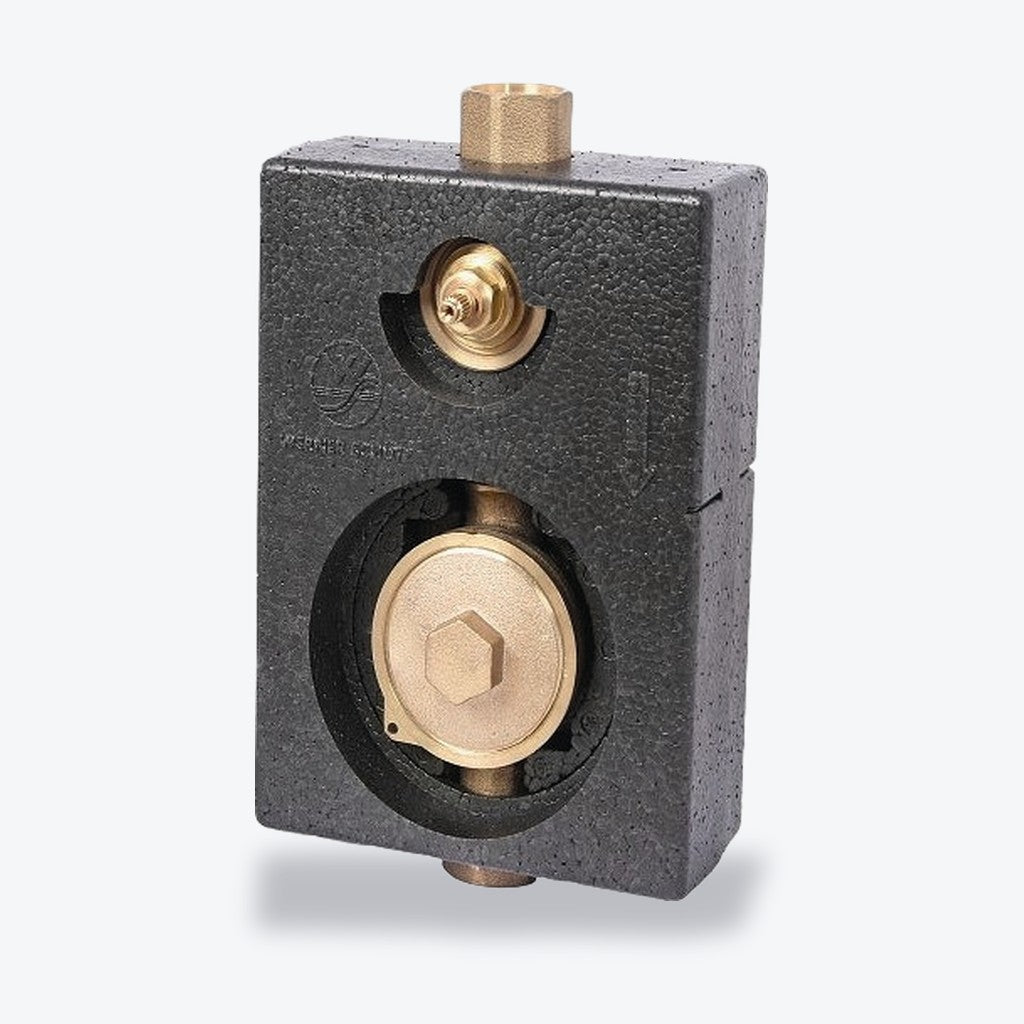

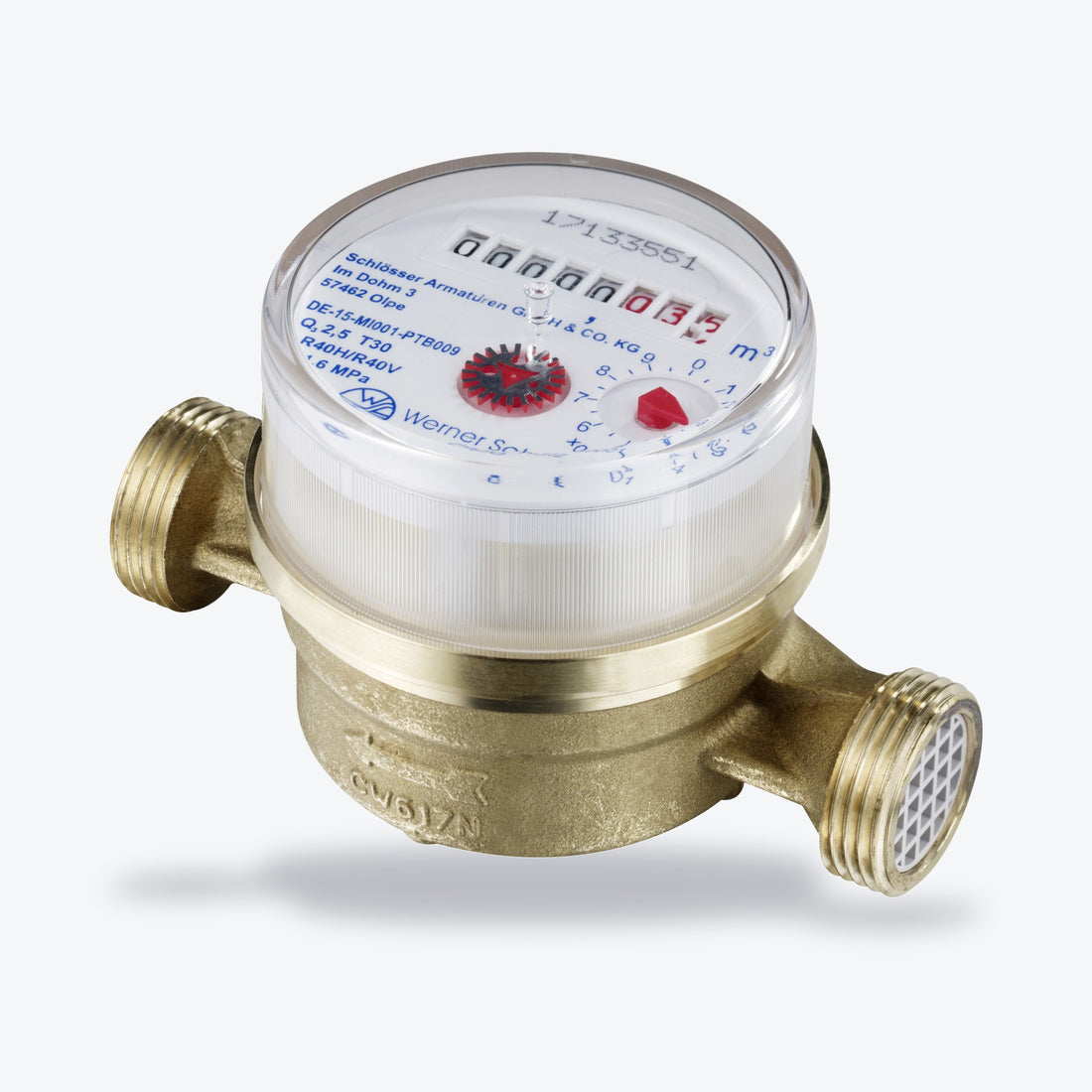

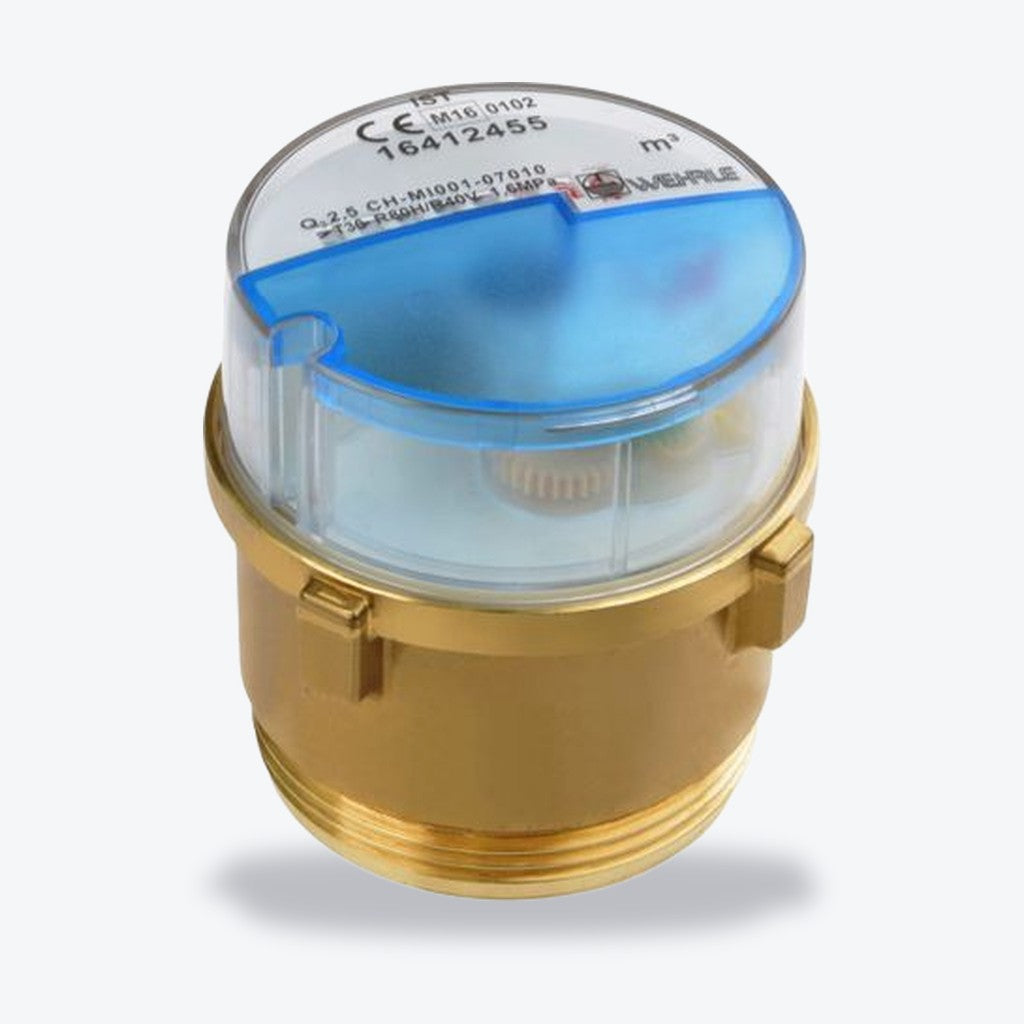

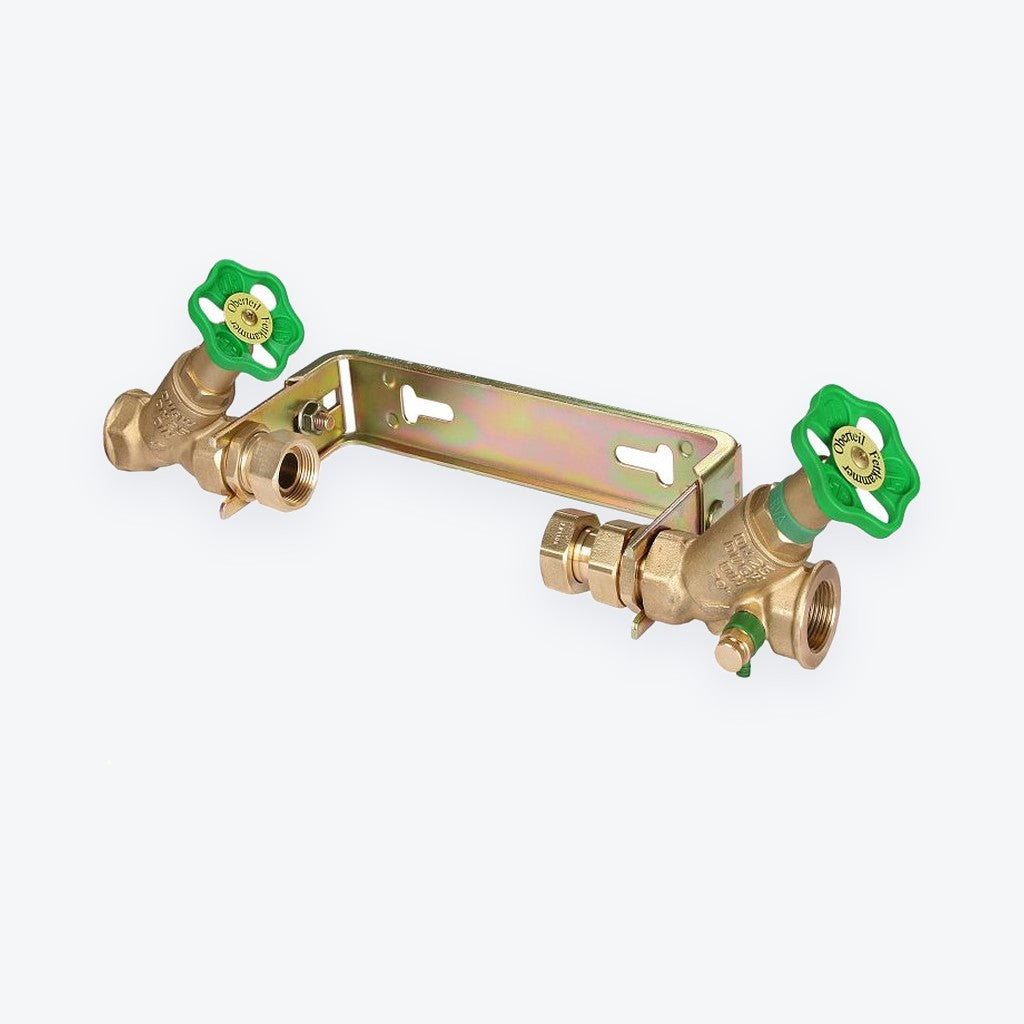

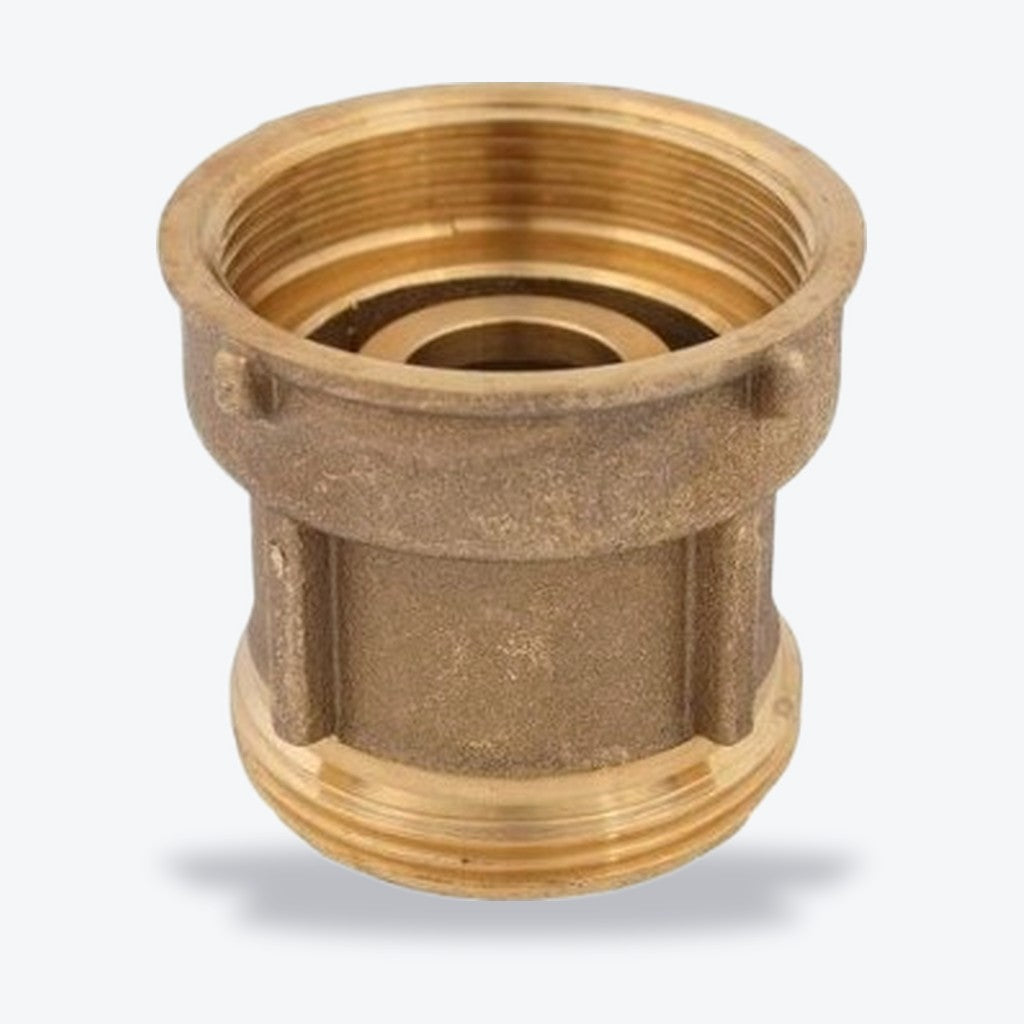

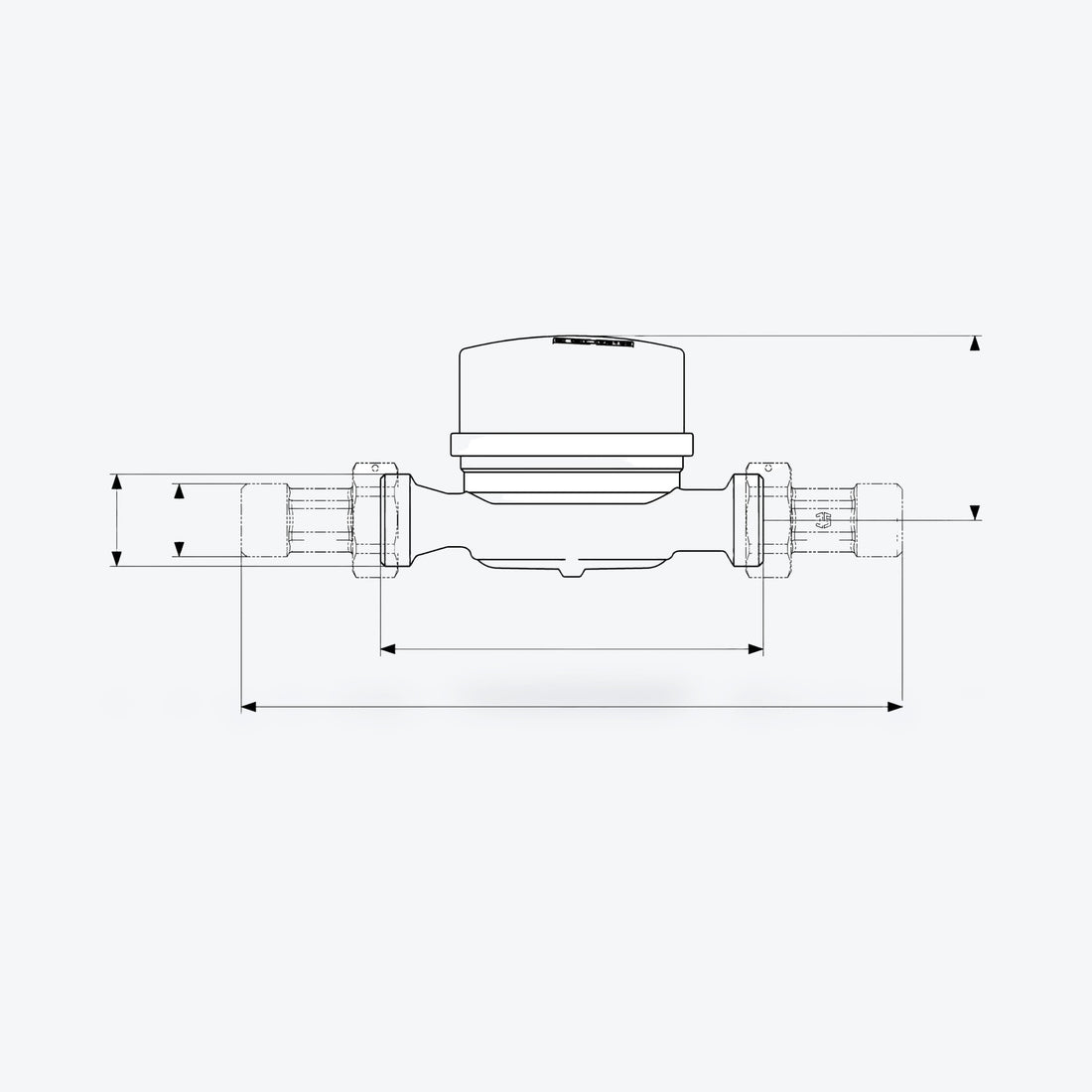

Wasserzähler	Anschlussgarnitur, Etagenzähler, Montageblock	Garnitur 3/4 bis 1 1/4 Zoll mit Edelstahlbügel, Etagenzähler DN 15, Unterputz-Montageblock M77 × 1,5

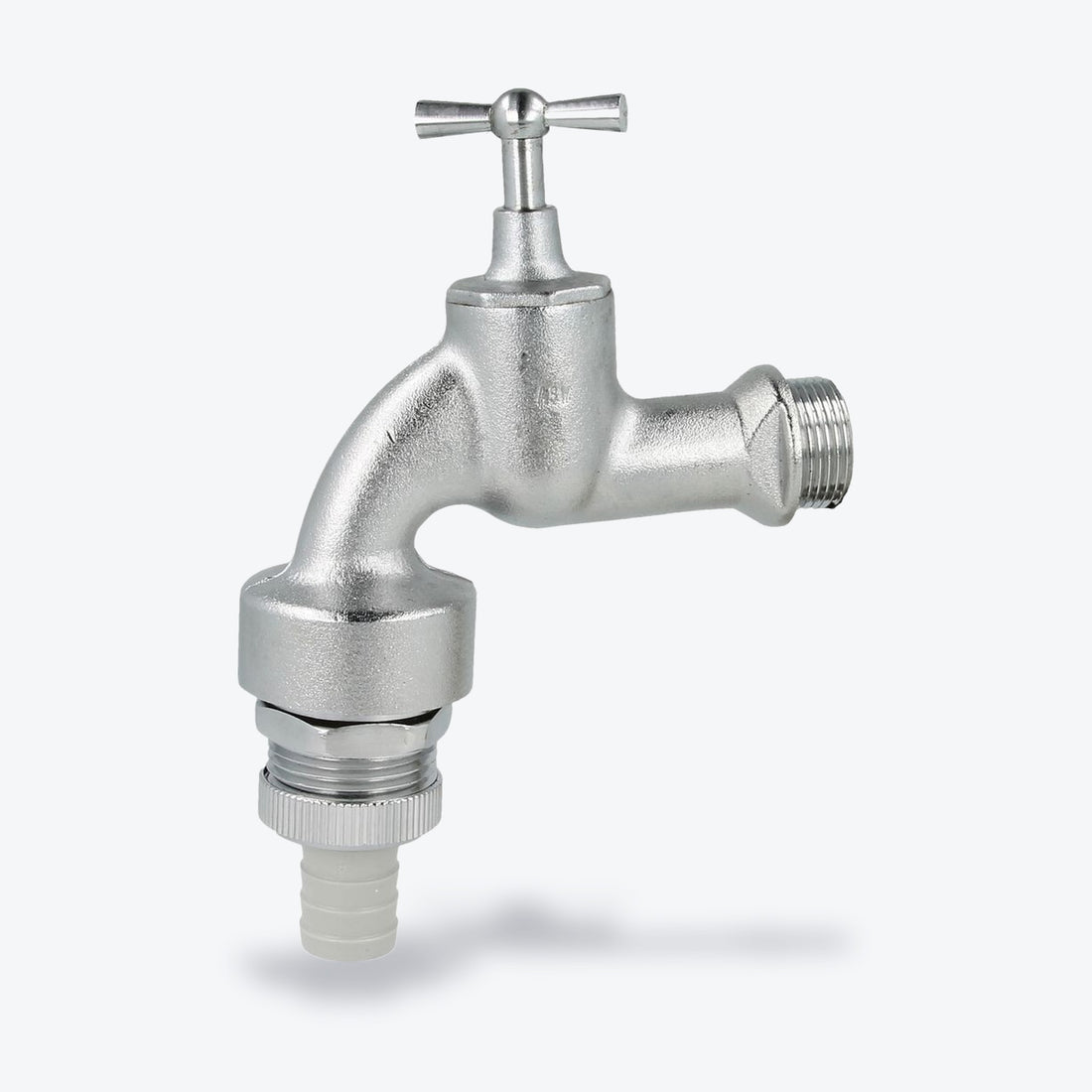

Garten und Außenwand	Auslaufventil	mit Rohrbelüfter, mit Systemtrenner oder frostsicher als Frost-Tec

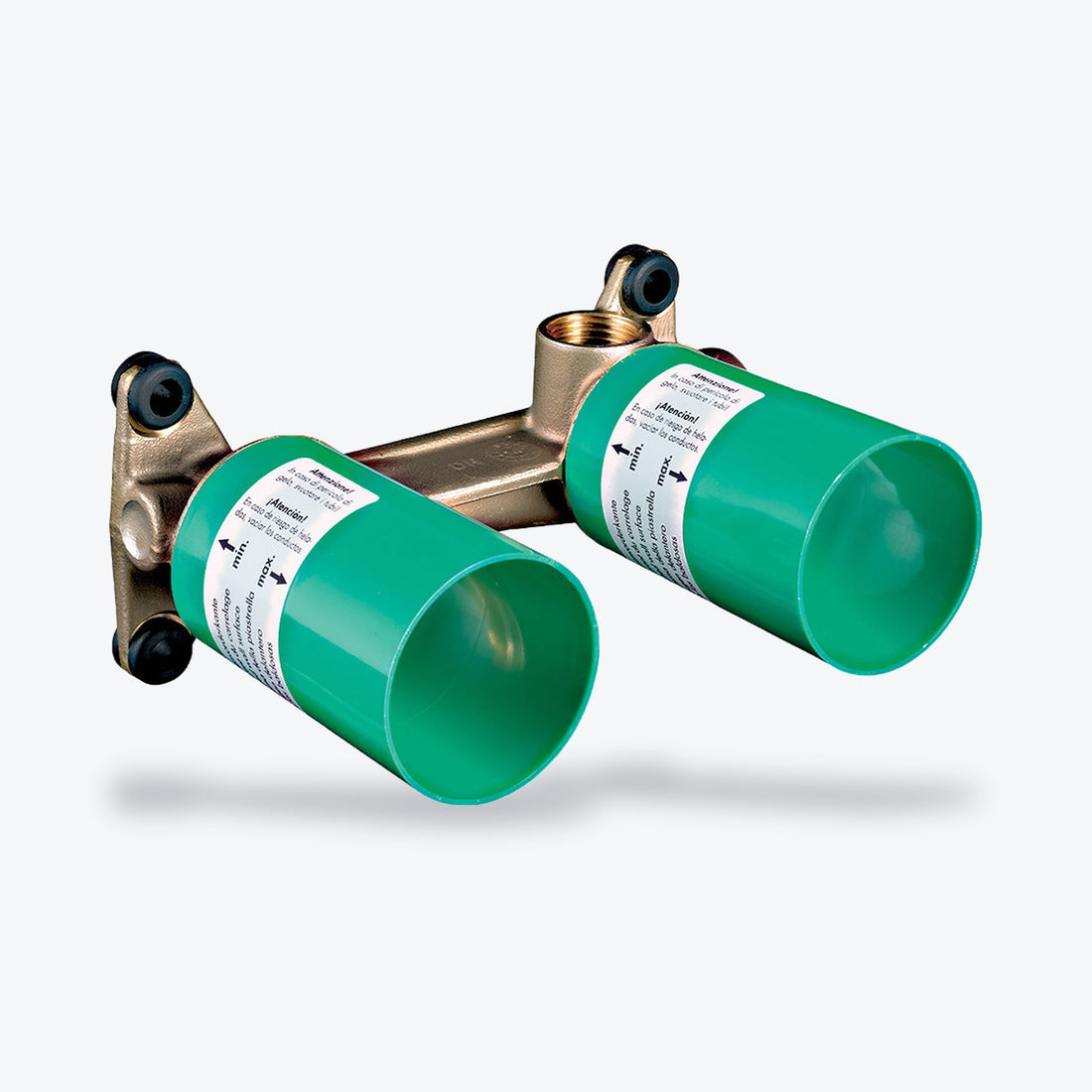

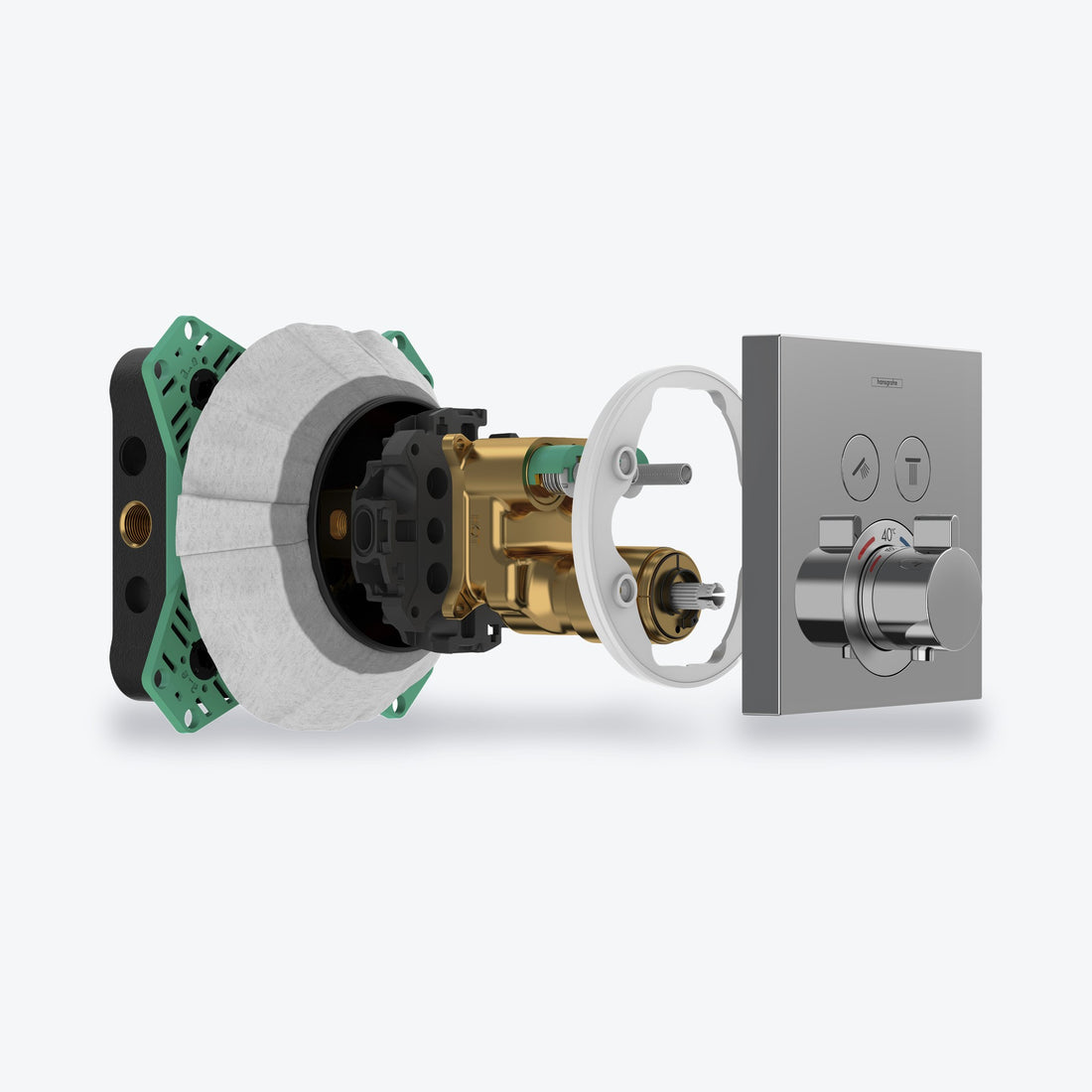

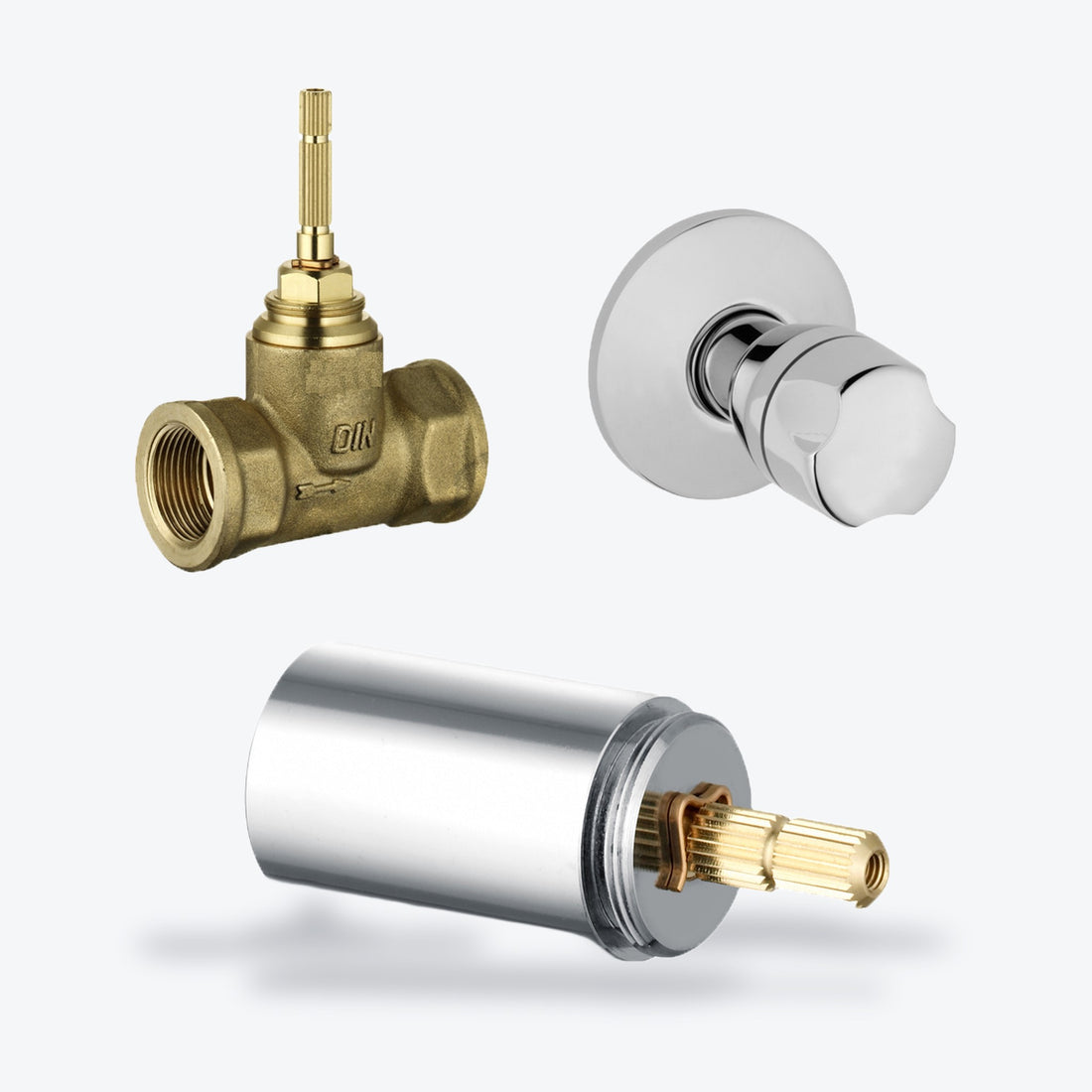

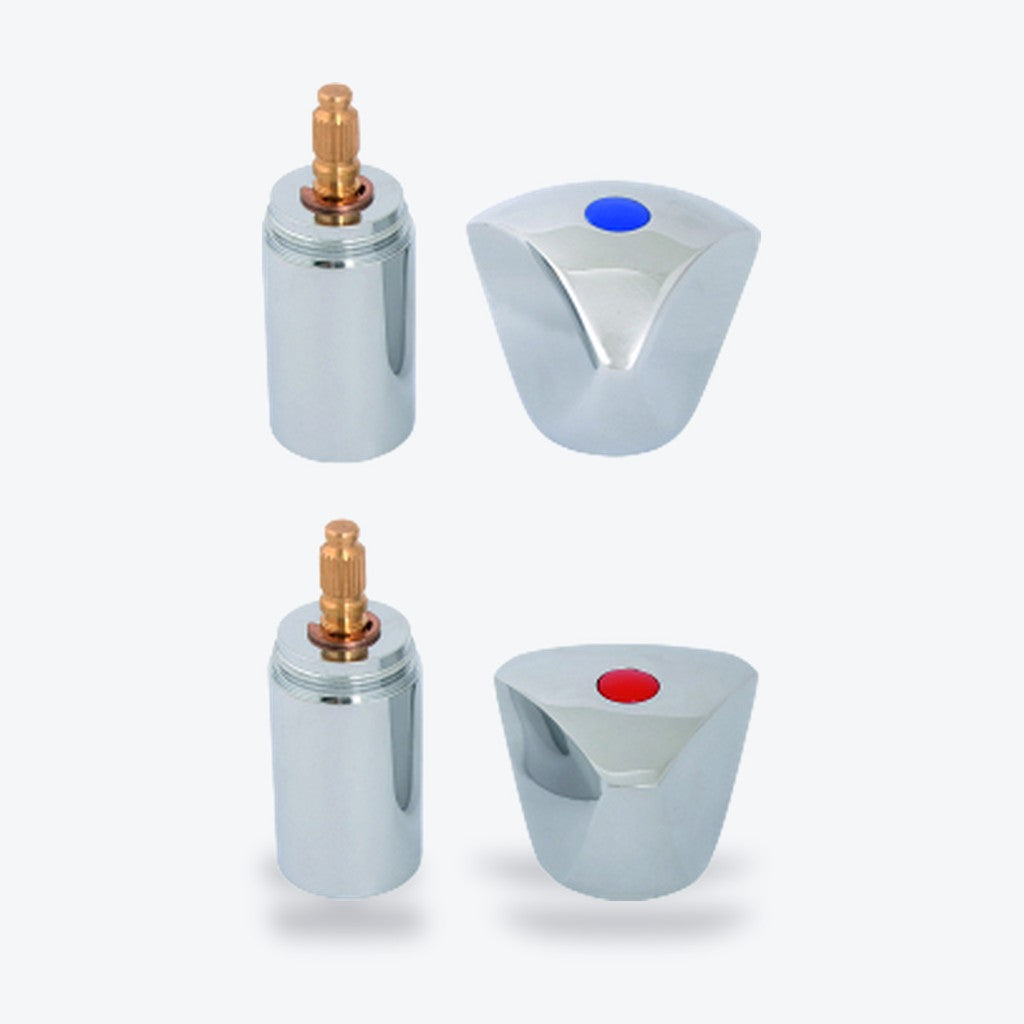

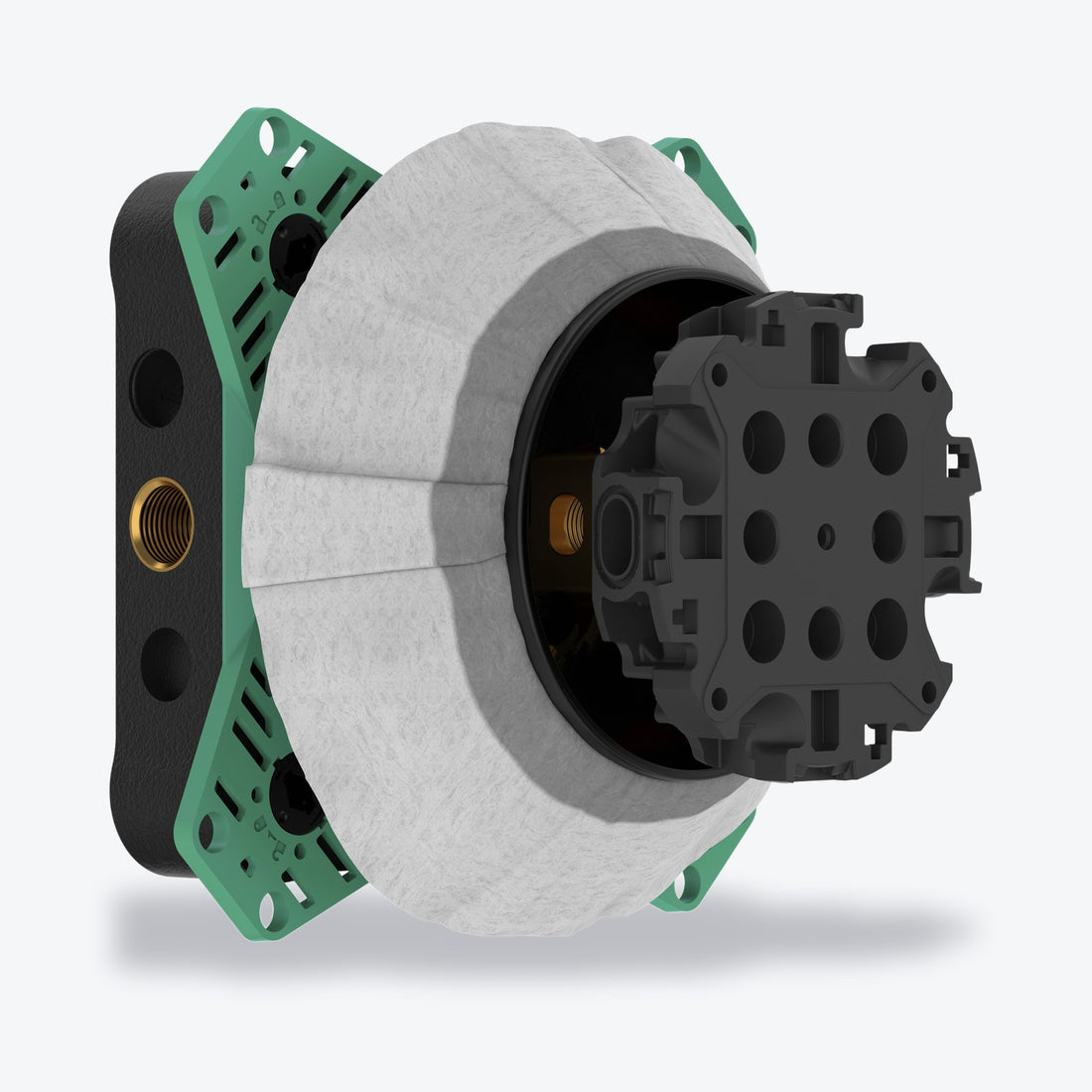

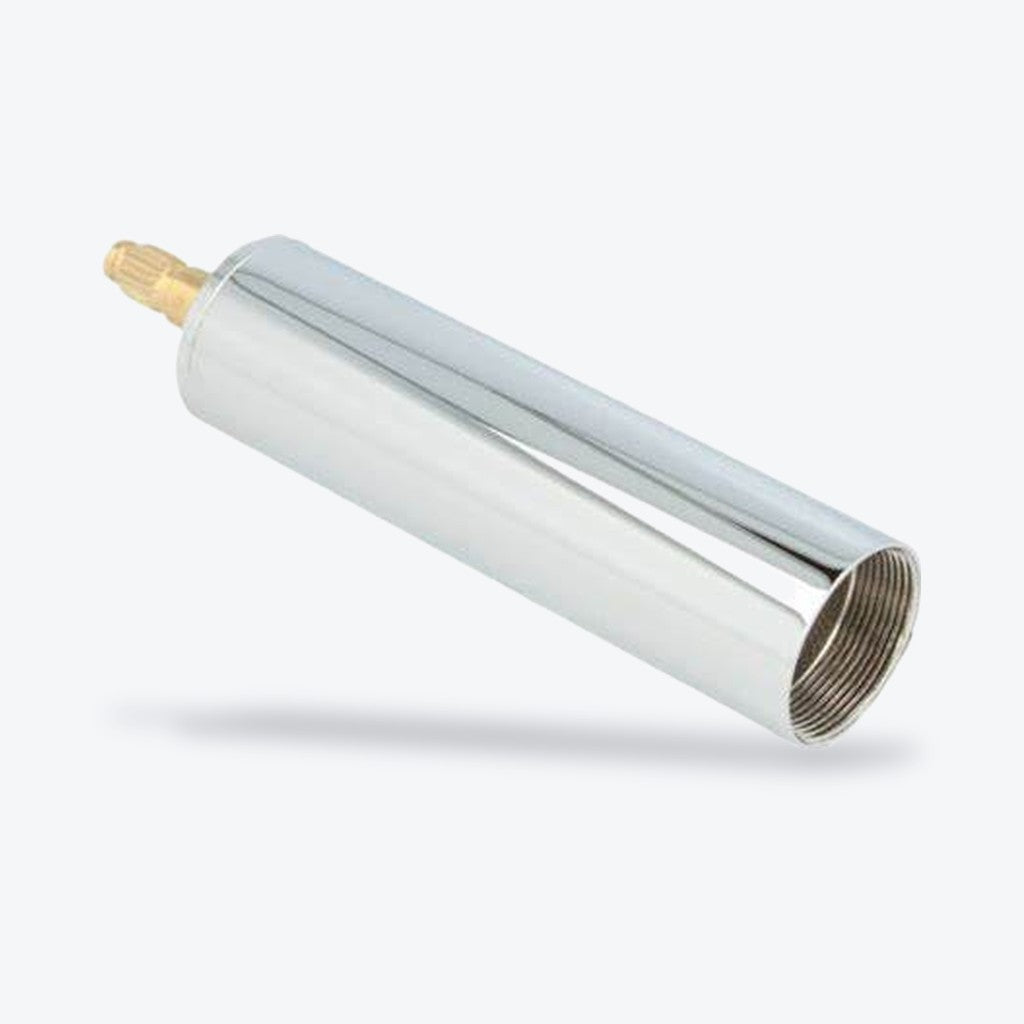

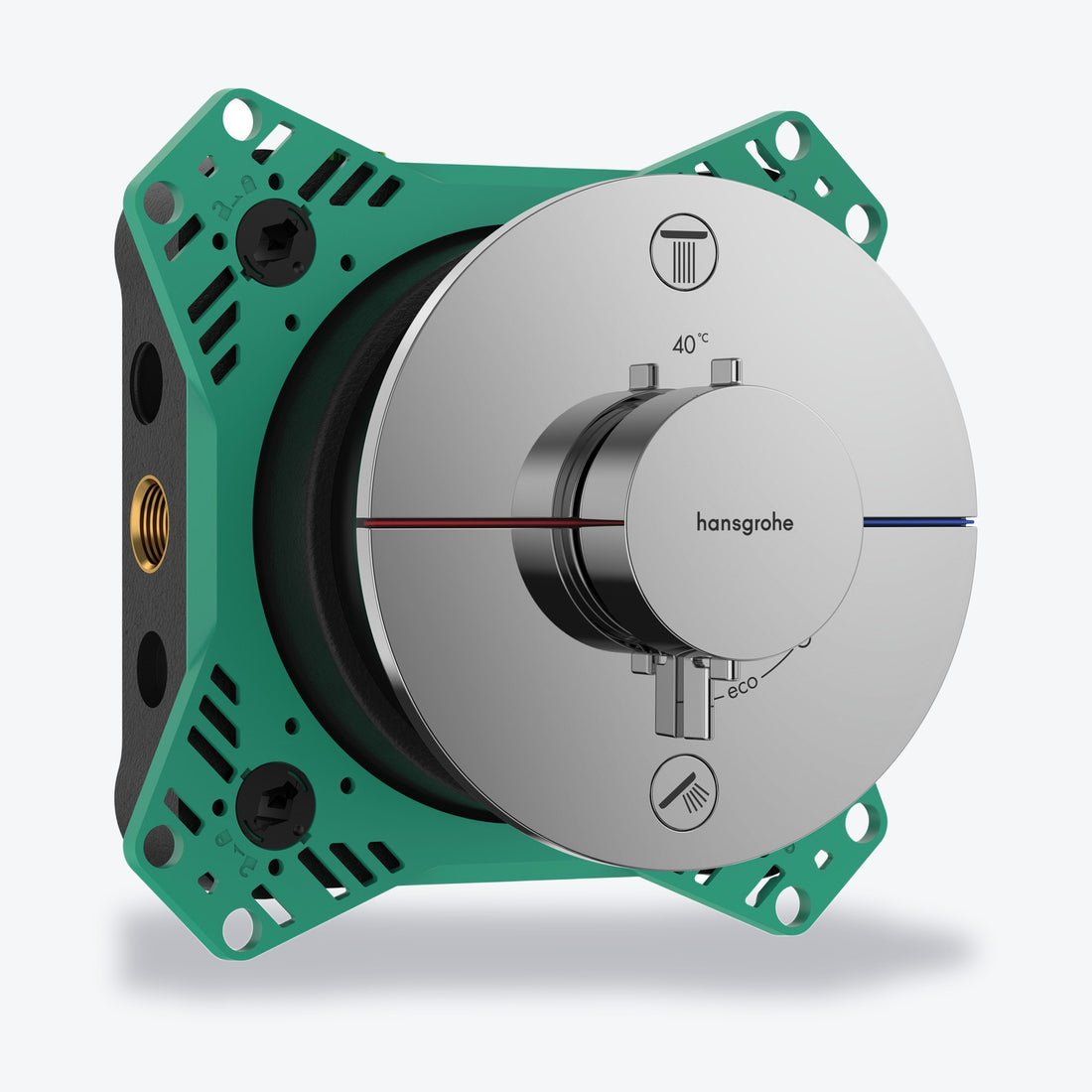

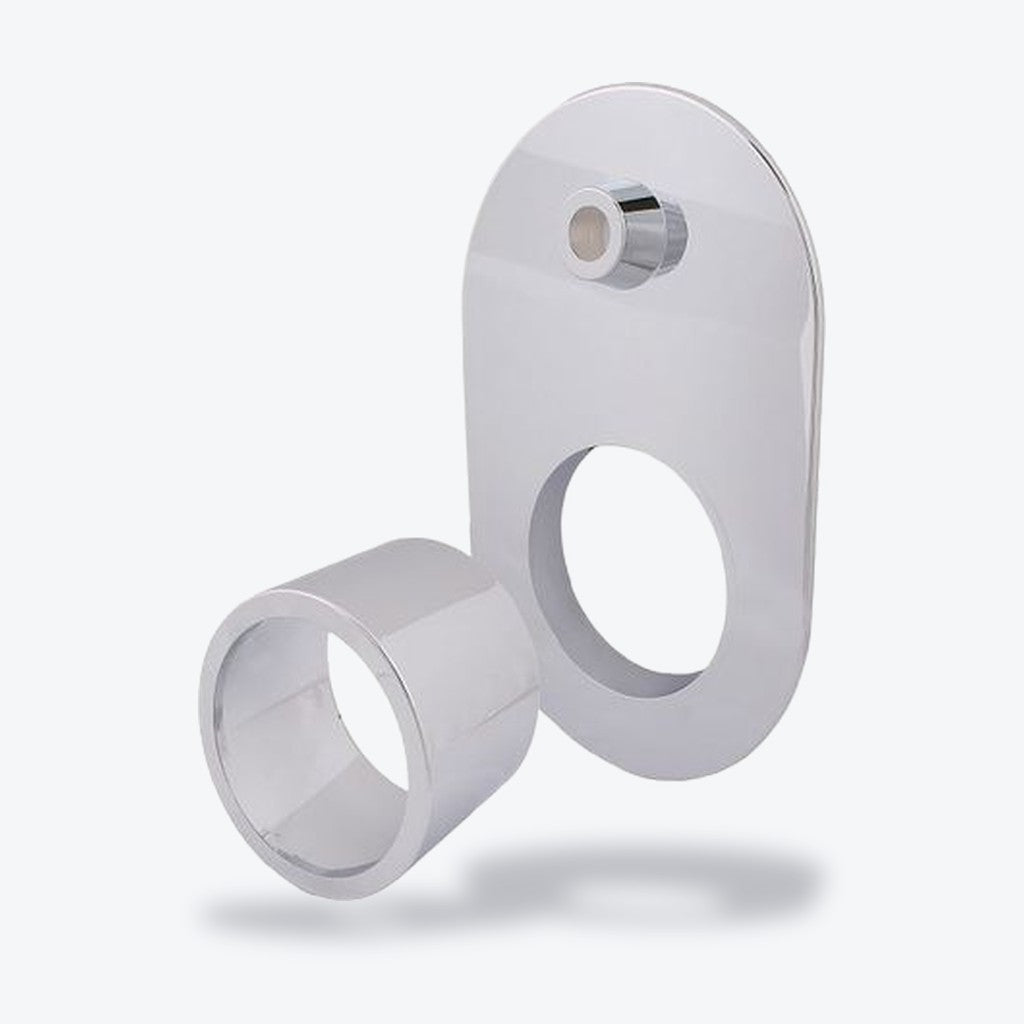

Unter Putz	Unterputzventil, Grundkörper	Unterputzventil 1/2 bis 1 Zoll, iBox universal 2 für 80 bis 108 mm Einbautiefe
Heizungsanlage	WITA Trap KS	Schlamm- und Magnetitabscheider, schützt Pumpen und Wärmeerzeuger

Die Unterkategorien: Eckventile und Anschlussarmaturen, Auslaufventile und Flexschläuche, Wasserzähler und Montageblöcke sowie Unterputz-Armaturen.

Eckventil für Küche, Spülmaschine und Waschmaschine

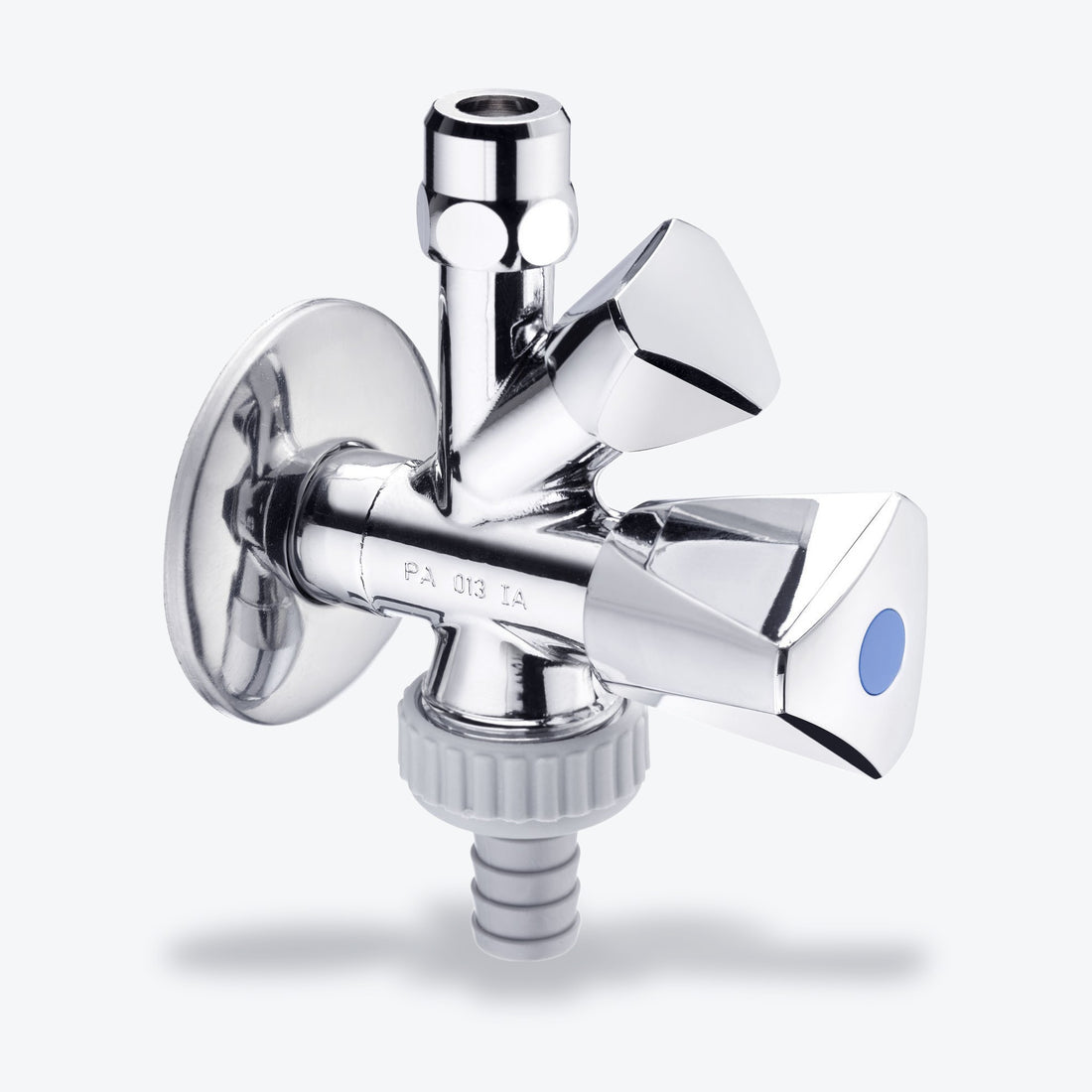

In der Küche hängen meist zwei Verbraucher an einem Wandanschluss: die Spültischarmatur und der Geschirrspüler. Dafür ist das Kombi-Eckventil 1/2 Zoll gemacht. Die Armatur kommt an den Abgang mit 3/8 Zoll, der Geräteschlauch an den zweiten Abgang mit 3/4 Zoll Außengewinde. Den Rückflussverhinderer bringt das Ventil gleich mit.

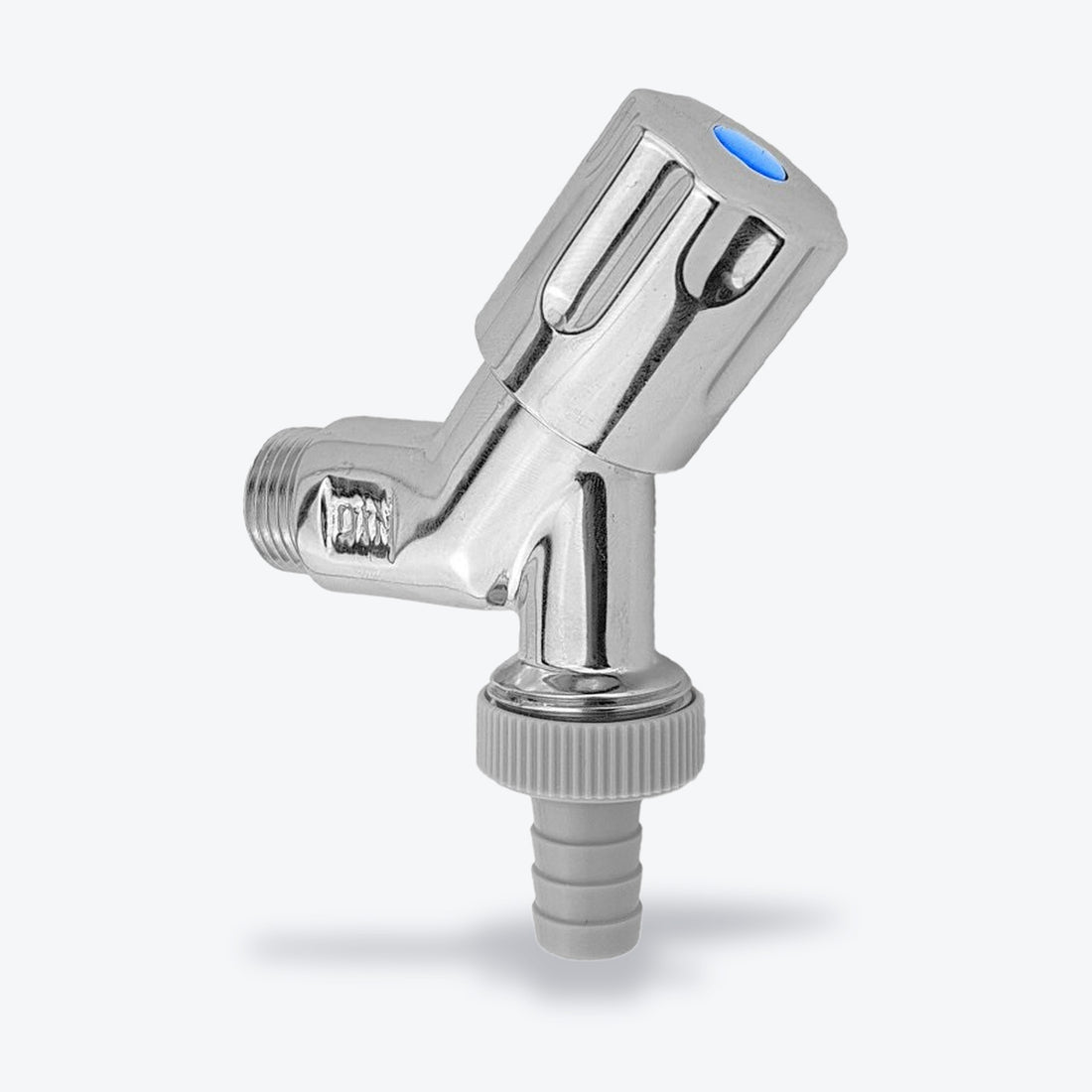

Im Bad versorgt das einfache Eckventil 1/2 Zoll den Waschtisch oder den Spülkasten. Hängt nur ein Gerät an der Wand, zum Beispiel die Waschmaschine im Keller, nehmen Sie das Geräte-Schrägsitzventil DN 15 mit kurzem Wandabstand und Rückflussverhinderer; die Schlauchverschraubung 1/2 Zoll liegt bei. Für flexible Verbindungen gibt es Flexschläuche 3/8 Zoll in 300 oder 500 mm.

Rohrbelüfter, Systemtrenner, Rückflussverhinderer: Was schützt wovor?

Wasser aus einem Schlauch oder Gerät darf nicht in die Trinkwasserleitung zurückfließen. Unsere Armaturen arbeiten dafür mit drei Bauteilen:

• Rückflussverhinderer: öffnet nur in Fließrichtung. Eingebaut im Kombi-Eckventil, im Geräte-Schrägsitzventil, in den Auslaufventilen mit Rohrbelüfter und am Ausgang der Wasserzähler-Garnitur.
• Rohrbelüfter: lässt Luft in die Leitung, wenn dort Unterdruck entsteht, damit kein Wasser aus dem Schlauch zurückgesaugt wird. Am Auslaufventil mit Rohrbelüfter und an der frostsicheren Frost-Tec.

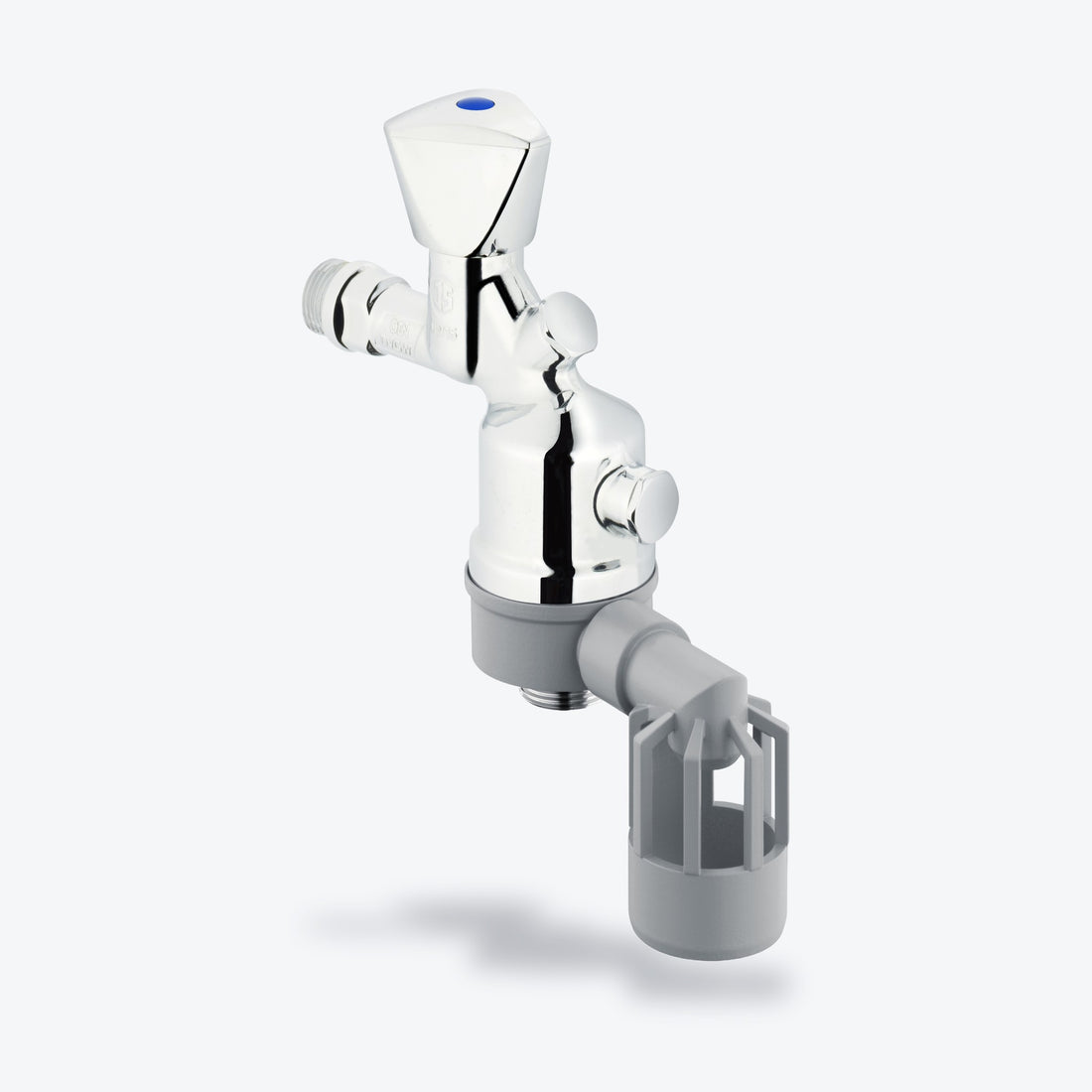

• Systemtrenner: trennt die Entnahmestelle vom Trinkwassernetz, sobald Rückfließen droht. Eingebaut im Auslaufventil mit Systemtrenner DN 15, ausgelegt bis 10 bar und 65 °C.

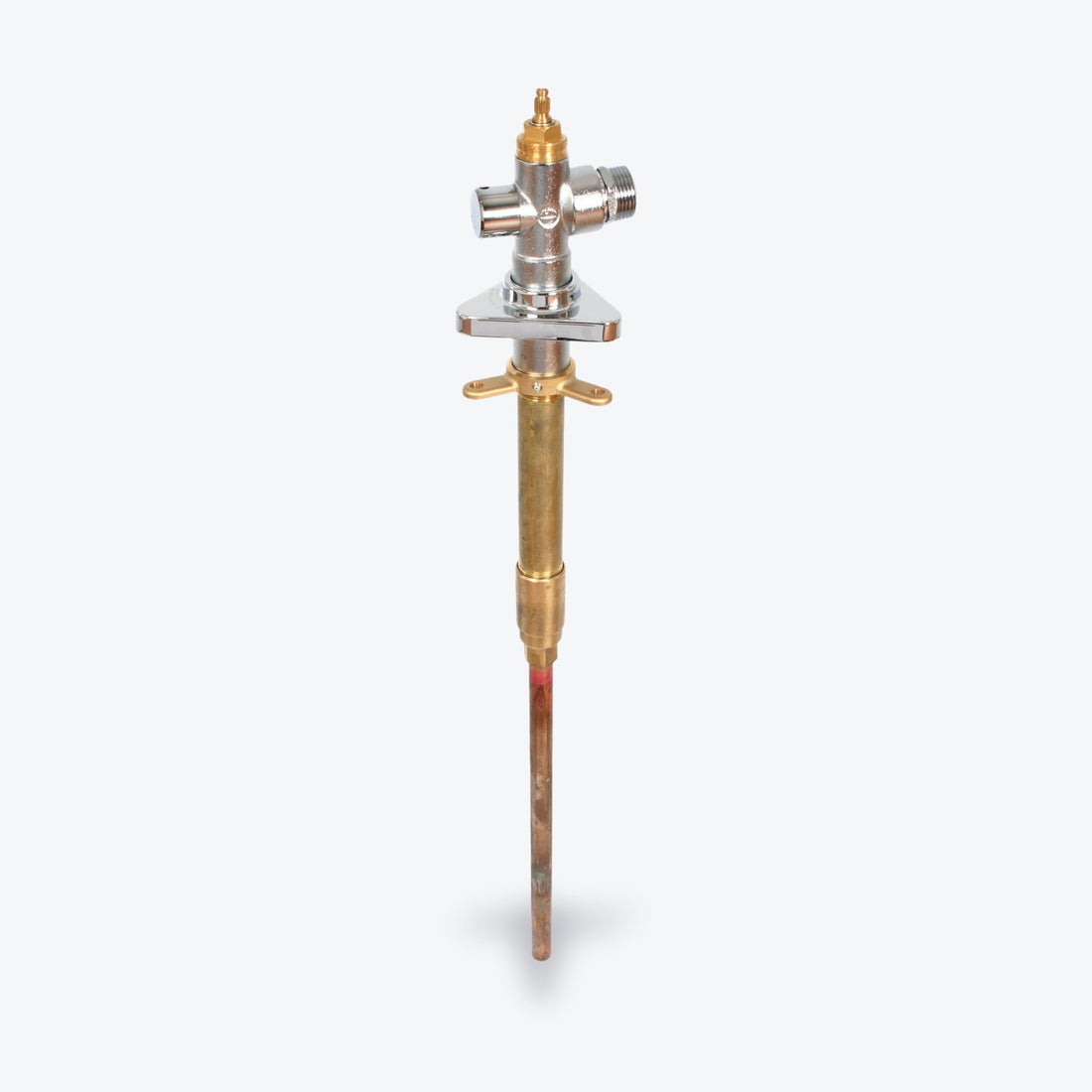

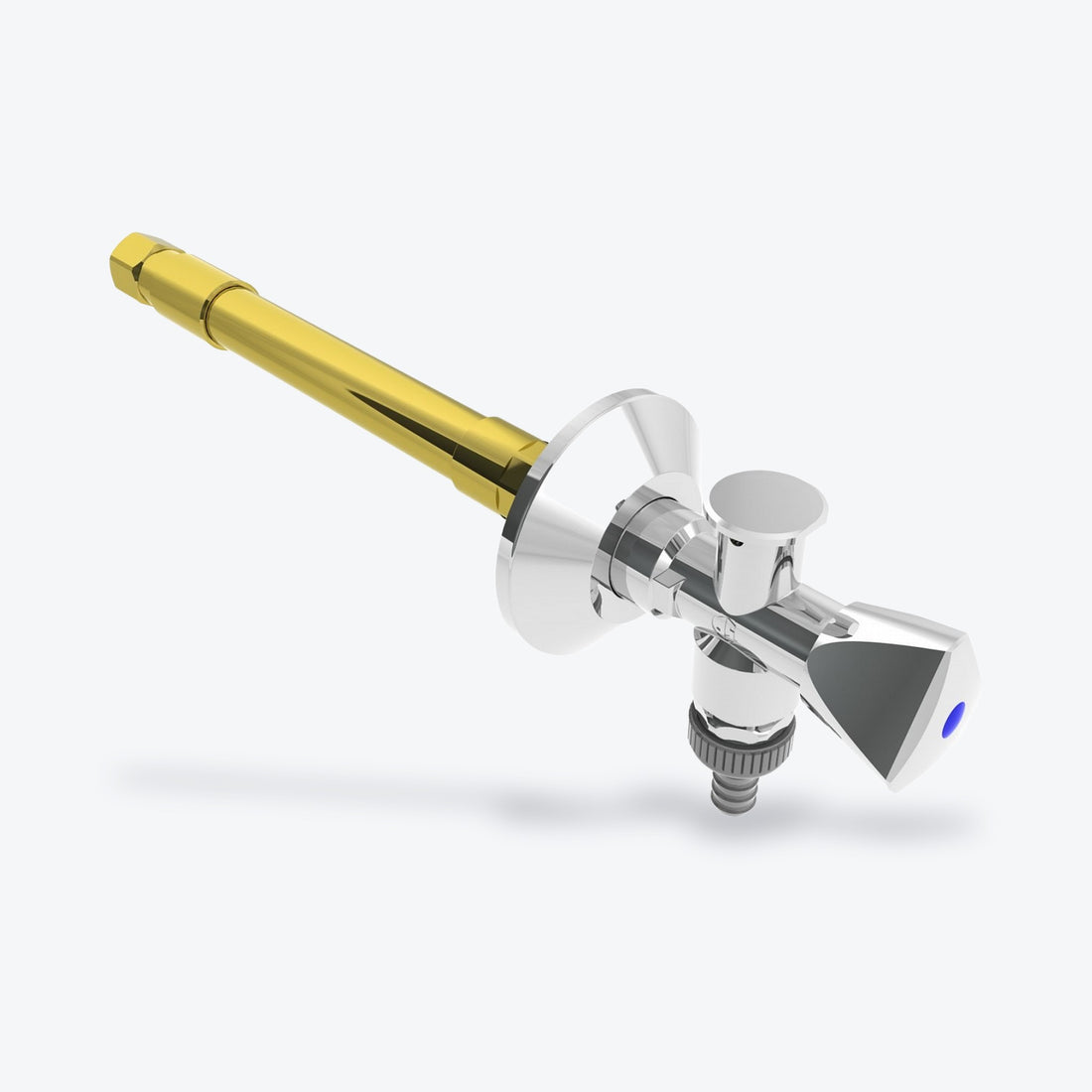

Welche Sicherung eine Entnahmestelle braucht, hängt davon ab, was am Schlauch hängt; das legt der Fachbetrieb fest. Gegen Frost hat das Auslaufventil mit Rohrbelüfter eine Entleerungsschraube. Die Frost-Tec ist frostsicher und lässt sich an die Wand anpassen: Aufputz 280 bis 460 mm, Unterputz 230 bis 410 mm.

KFR-Ventil oder Freistromventil?

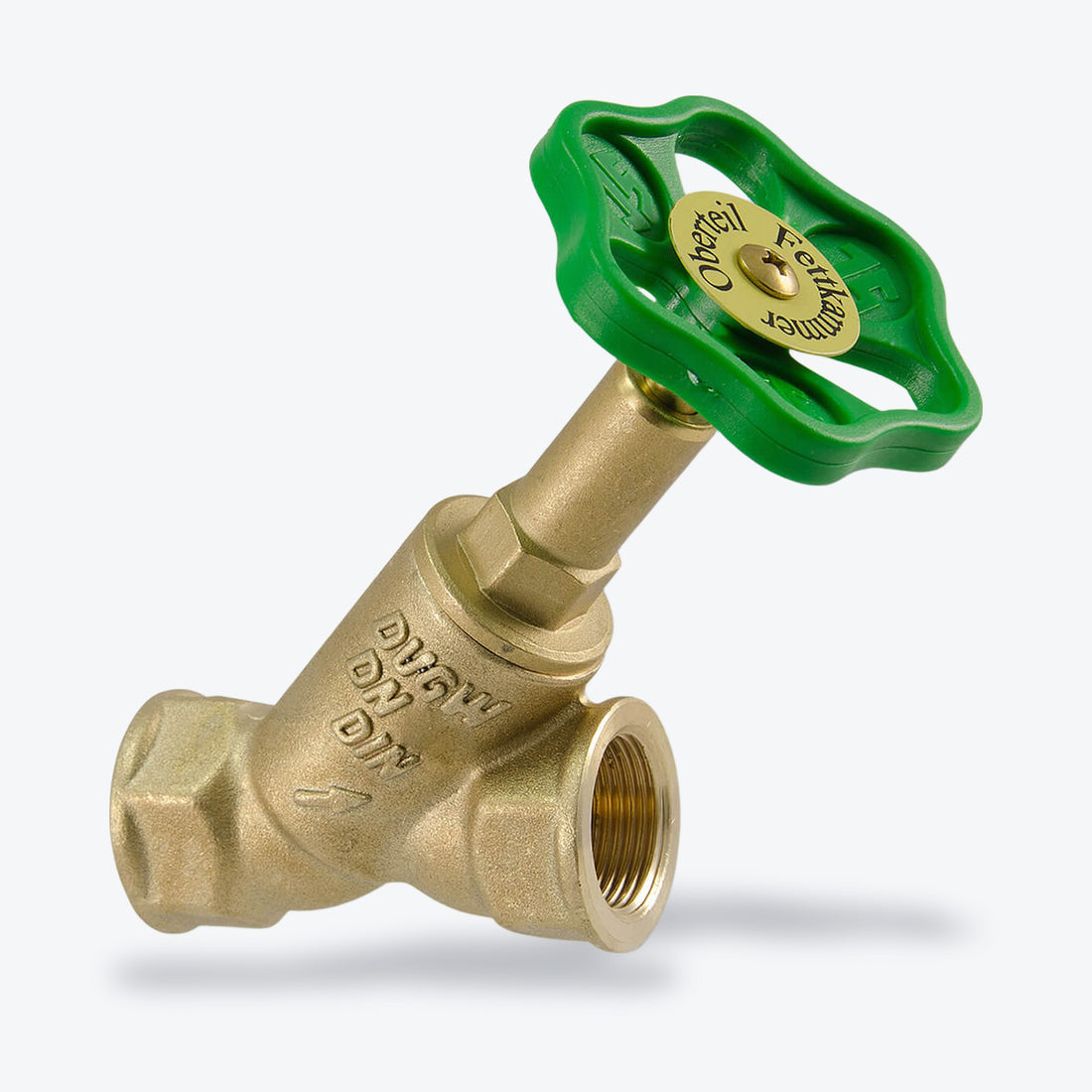

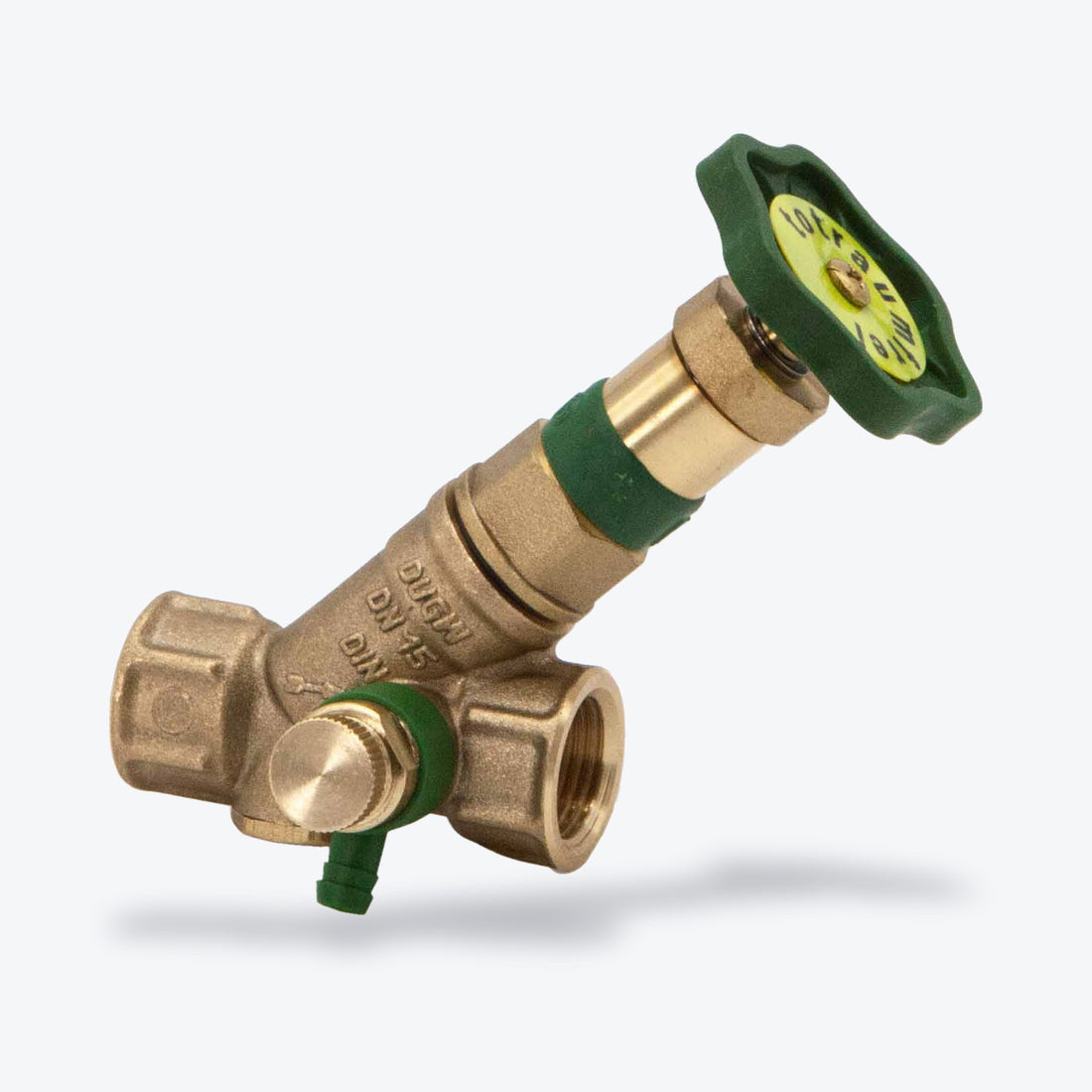

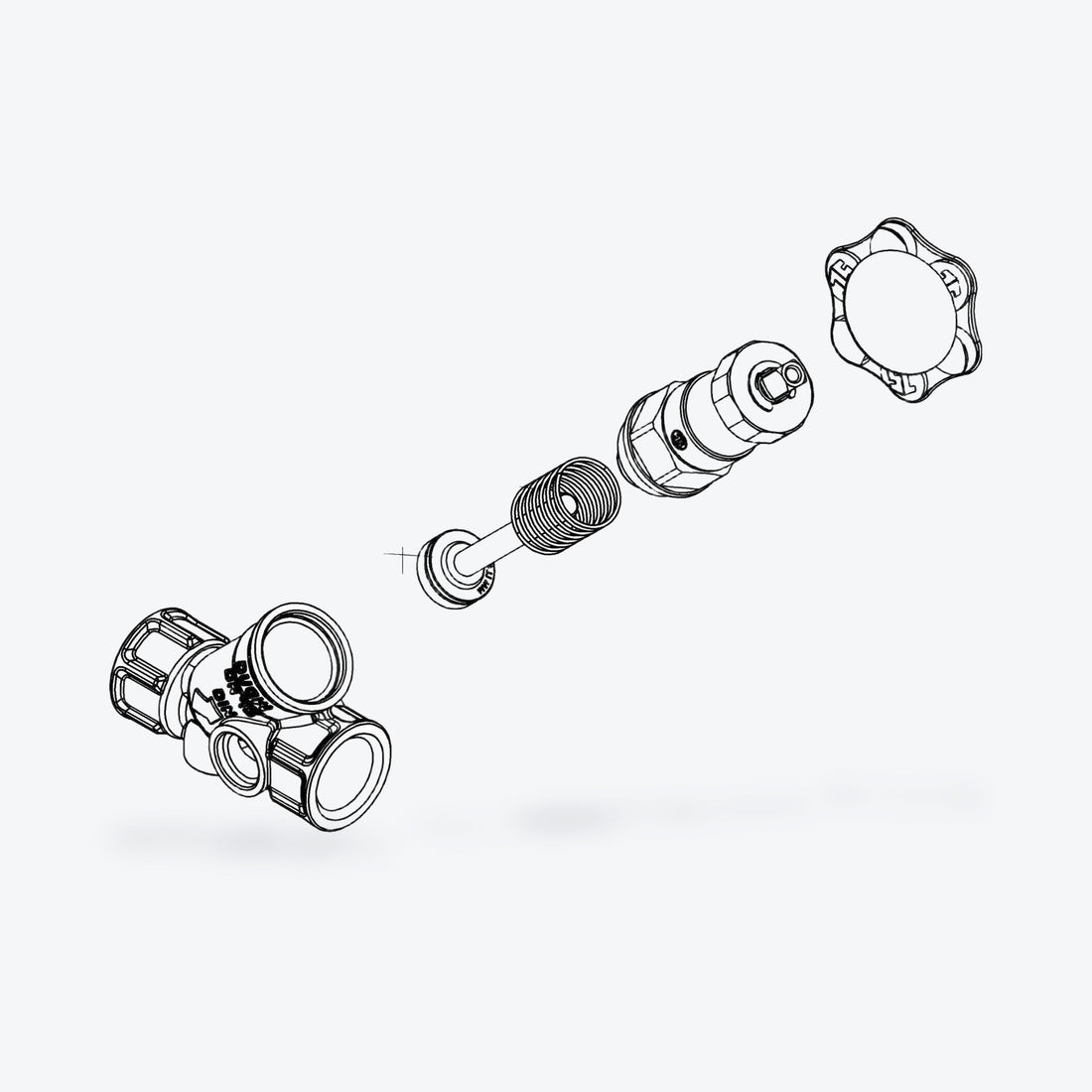

Beide sperren Trinkwasserleitungen ab, sind DIN-DVGW-zertifiziert, haben eine Entleerung, Werkstoffe nach Trinkwasserverordnung und einen Griff aus Polyamid. Ein sichtbarer Unterschied ist die Spindel: Beim Freistromventil steigt sie beim Öffnen heraus, so sehen Sie die Stellung. Das KFR-Ventil hat eine nichtsteigende Spindel und eine Prüfschraube.

Montage: Trinkwasser gehört in Fachhände

• Trinkwasser: Arbeiten an der Trinkwasserinstallation übernimmt ein eingetragener Fachbetrieb.
• Elektrik: Erdung und Potentialausgleich an Wasserleitung und Zähler prüft eine Elektrofachkraft.
• Dichten: Das Kombi-Eckventil hat ein selbstdichtendes Gewinde, alle übrigen Gewinde dichten Sie mit Hanf und Paste, Dichtfaden oder PTFE-Band.
• Flexschläuche: ohne Knick und ohne Verdrehung einbauen.

Dichtmittel und Werkzeug: Verbrauchsmaterial und Werkzeuge.

Abholung in Hagen oder Lieferung

Unsere Anschlussarmaturen sind Bestellartikel. Nach Wareneingang holen Sie sie im Lager Hagen ab; den Termin nennen wir mit der Antwort auf Ihre Anfrage.

1. Armatur und Größe auswählen.
2. In die Anfrageliste legen, bei Bedarf mit Flexschläuchen und Dichtmittel.
3. Anfrage absenden, gern mit einem Foto des Wandanschlusses.
4. Wir antworten per E-Mail oder Telefon und nennen Preis, Verfügbarkeit und Abholtermin.

Lager: Im Mühlenwert 22, 58135 Hagen. Laden: Eilper Straße 29, 58091 Hagen. Versand auf Anfrage. Mehr unter Abholung und Anfrage und Standorte.
