Messing-Gewindefittinge 3/8 bis 1 1/2 Zoll: Muffe, Nippel, Winkel, T-Stück

Gewindefitting aus Messing: Welches Formteil brauchen Sie?

Gewindefittinge verbinden, verlängern, reduzieren, verzweigen oder verschließen Gewindeanschlüsse. Unsere sind laut Hersteller aus Messing CW 617N nach EN 12165, die Gewinde entsprechen UNI EN ISO 228-1 (zylindrisches Rohrgewinde, Kurzzeichen G). Die Kürzel in den Namen: IG steht für Innengewinde, AG für Außengewinde; IG × AG heißt eine Seite innen und eine außen, IG × IG beide Seiten innen. Größen schreiben wir mit Zollzeichen, zum Beispiel 1/2″ oder 1 1/4″.

Messing-Gewindefittinge: Gewinde, Größen und Einsatz

Formteil	Gewinde	Größen bei uns	Wofür
Muffe	innen / innen	3/8″ bis 1 1/4″	zwei Außengewinde verbinden
Doppelnippel	außen / außen	3/8″ bis 1 1/4″; lang in 1/2″ bis 1″ mit 40 bis 100 mm	zwei Innengewinde verbinden, Abstand überbrücken

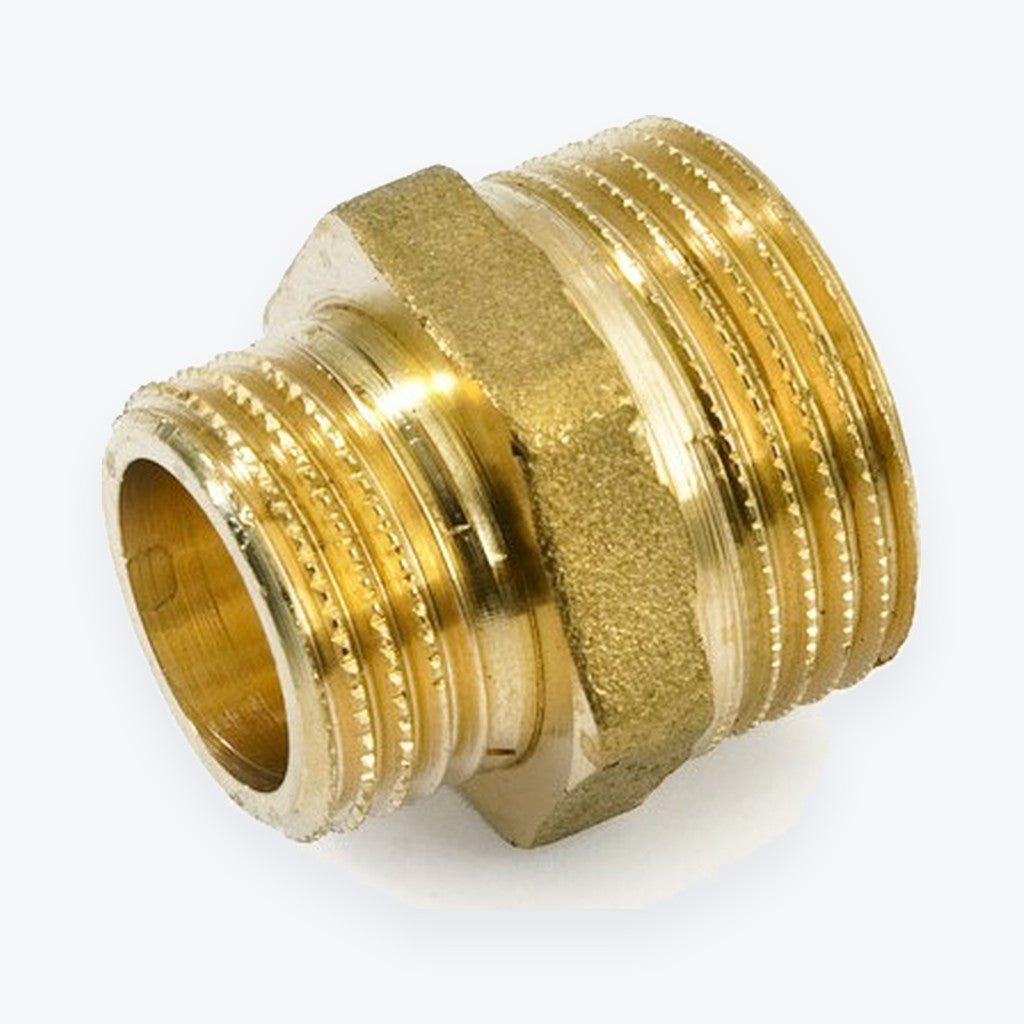

Reduziermuffe, Reduziernippel, Reduzierstück AG × IG	je nach Teil	1/2″ × 3/8″ bis 1 1/2″ × 1 1/4″	auf eine andere Größe wechseln
Winkel 90° IG × AG und IG × IG, Bogen 45° IG × AG und IG × IG	innen / außen oder innen / innen	Winkel 3/8″ bis 1 1/4″, Bogen 1/2″ bis 1 1/4″	Richtung ändern
T-Stück IG	innen	1/2″ bis 1 1/4″, reduziert zum Beispiel 3/4″ × 1/2″ × 3/4″	abzweigen
Kappe, Stopfen	Kappe innen, Stopfen außen	3/8″ bis 1 1/4″	Außen- oder Innengewinde verschließen
Rohrverschraubung flachdichtend AG × IG, Holländer IG × IG	mit Überwurfmutter	flachdichtend 1/2″ × 3/4″ bis 1 1/4″ × 1 1/2″, Holländer 1/2″ bis 1 1/4″	lösbare Verbindung, etwa an Pumpe oder Zähler
Zähler-Verschraubungsset	Verschraubung	1/2″ × 3/4″ und 3/4″ × 1″	Wasser- und Wärmezähler anschließen
Hahnverlängerung	innen / außen	1/2″, 10 bis 100 mm lang	Wandanschluss nach vorn verlängern

Zollgrößen: Wie finden Sie das richtige Maß?

Die Zollangabe (″) ist eine Nenngröße, kein Messwert. Ein 1/2″-Gewinde misst außen rund 21 mm, also deutlich mehr als einen halben Zoll (12,7 mm); deshalb führt Nachmessen mit dem Zollstock oft zur falschen Größe. Sicherer ist die Angabe auf Armatur, Zähler oder Verteiler oder der Vergleich mit einem Teil, das sicher passt. Bei Reduzierungen steht die größere Seite vorn: Eine Reduziermuffe 3/4″ × 1/2″ führt von 3/4″ auf 1/2″. Im Zweifel bringen Sie das alte Teil zur Beratung in unseren Laden mit.

Einsatzgrenzen: Temperatur, Druck und Medien

Der Hersteller nennt zwei Grenzwerte: mit Dichtung bis +100 °C und 10 bar, ohne Dichtung bis +120 °C und 16 bar. Sobald eine Dichtung im Spiel ist, etwa bei flachdichtenden Verschraubungen, gilt also der niedrigere Wert. Nach unten reicht der Einsatz bis –20 °C, dann aber nur mit Frostschutzmittel, Glykol mit höchstens 30 %. Als Anwendungen führt die Herstellertabelle Trinkwasser, Warmwasser, Kühlung, Heizkörper, Bewässerung und Druckluft auf.

Gewinde dichten: Hanf, Dichtfaden oder PTFE-Band?

Welches Dichtmittel passt, hängt vom Gewinde ab. Auf Metallgewinden ist Hanf mit Dichtpaste der klassische Weg, und die Verbindung lässt sich später wieder lösen. Gewindedichtfaden ist schneller verarbeitet und je nach Produkt auch für Kunststoffgewinde freigegeben. Für Feingewinde ist PTFE-Band vorgesehen. Was die einzelnen Mittel können, steht beim Verbrauchsmaterial.

Verarbeitung: So wird die Gewindeverbindung dicht

1. Gewinde prüfen und säubern. Beschädigte Gewindegänge dichten nicht zuverlässig.
2. Hanf dünn in Einschraubrichtung in die Gewindegänge legen und gleichmäßig mit Paste bestreichen, oder Dichtfaden nach Herstellerangabe wickeln.
3. Fitting von Hand ansetzen und mit Rohrzange oder Schlüssel festziehen, ohne zu überdrehen. Zu viel Hanf kann eine Muffe sprengen.
4. Flachdichtende Verschraubungen dichten über ihre Dichtung, Holländer über ihren Dichtsitz; auf das Gewinde der Überwurfmutter gehört in beiden Fällen kein Hanf.
5. Leitung abdrücken, bevor sie verkleidet wird.

Am Alu-Verbundrohr sitzt zwischen Rohr und Gewindefitting ein Pressübergang mit AG oder IG; das Rohr wird dafür kalibriert, entgratet und verpresst, siehe Pressfittinge. Absperren lässt sich mit Kugelhähnen von 3/8″ bis 1 1/4″, Zähler finden Sie unter Wasserzähler & Montageblöcke.

Abholung in Hagen oder Lieferung

Gewindefittinge sind bei uns Bestellartikel. Nach Wareneingang holen Sie sie im Lager Hagen ab, den Termin schicken wir mit der Antwort auf Ihre Anfrage.

1. Formteil und Gewindegröße wählen, bei Reduzierungen beide Maße, zum Beispiel Reduzierstück AG × IG 1″ × 3/4″.
2. Mit „Zur Anfrageliste“ vormerken und Dichtmittel gleich dazulegen.
3. Anfrage mit Stückzahlen senden.
4. Sie bekommen per E-Mail oder Telefon Preis, Verfügbarkeit und Termin.

Lager: Im Mühlenwert 22, 58135 Hagen. Laden: Eilper Straße 29, 58091 Hagen. Versand auf Anfrage. Alles Weitere unter Abholung und Anfrage und Standorte.
