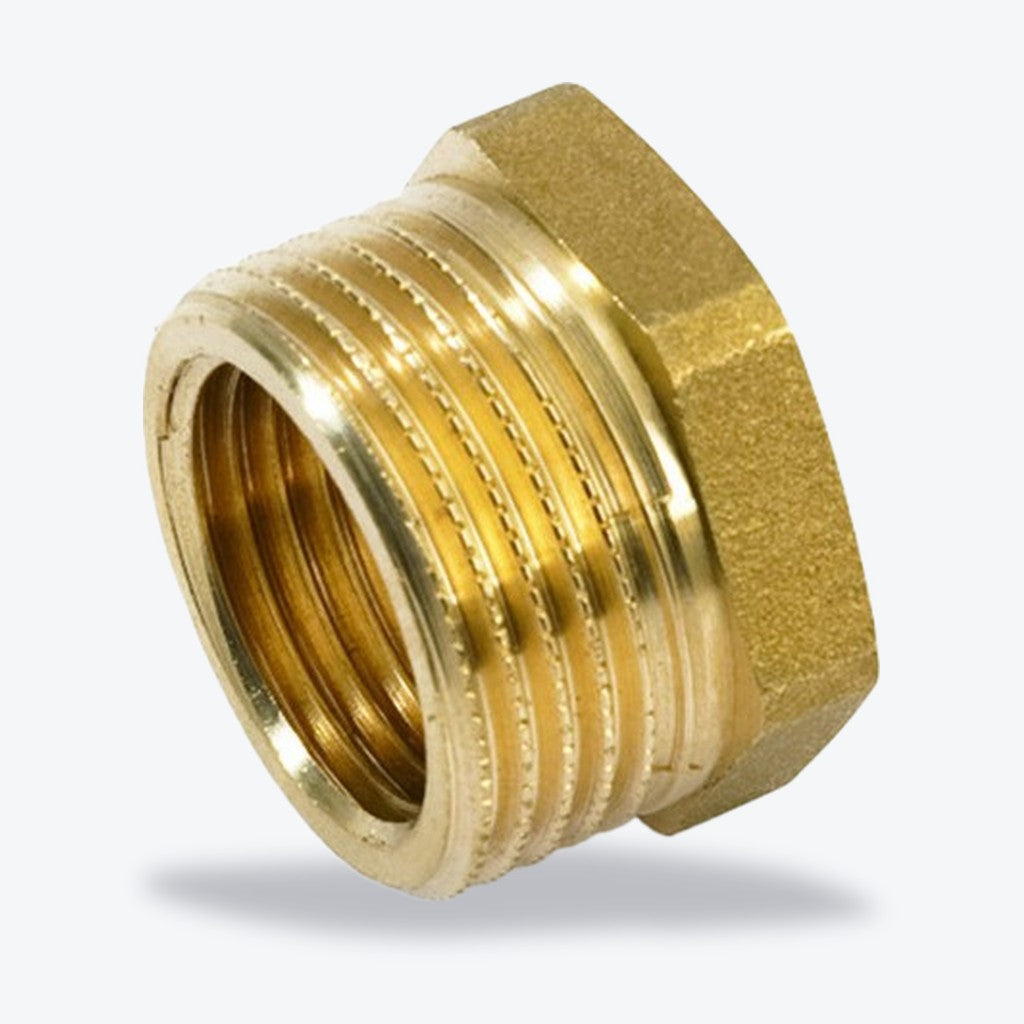

Reduzierstück Messing mit Außengewinde und kleinerem Innengewinde
Reduzierstück Messing mit Außengewinde und kleinerem Innengewinde

Reduzierstück Messing AG × IG

Messing-Gewindefittinge – Abholung in Hagen

    Regulärer Preis €1,55
    Verkaufspreis €1,55 Regulärer Preis
    Einzelpreis
    Sparen Sie
    Steuern inklusive.
    je Stück · inkl. MwSt., zzgl. Versand – Abholung in Hagen möglich

    Art.-Nr. HT-126170

    Abholung Lager Hagen · Im Mühlenwert 22 · Mo–Fr 8:30–17:30, Sa 10–14 · Verfügbarkeit und Abholtermin kommen mit unserer Antwort · Versand nach Absprache · Standorte

    Beschreibung

    Reduzierstück Messing AG × IG – Das Reduzierstück wird in ein Innengewinde geschraubt und verkleinert den Anschluss ohne weiteres Zwischenstück: außen das größere, innen das kleinere Gewinde. Zur Wahl stehen 1/2″ × 3/8″ bis 1 1/2″ × 1 1/4″. Zwei Innengewinde verschiedener Größe verbindet die Reduziermuffe, weitere Formteile unter Messing-Gewindefittinge.

    Technische Daten
    Formteil Reduzierstück
    Gewinde Außengewinde (AG, größer) × Innengewinde (IG, kleiner)
    Werkstoff Messing CW 617N (laut Hersteller nach EN 12165)
    Gewindenorm Laut Hersteller UNI EN ISO 228-1: zylindrisches Rohrgewinde, Kurzzeichen G (dichtet nicht im Gewinde)
    Mit Dichtung −20 bis +100 °C, max. 10 bar
    Ohne Dichtung −20 bis +120 °C, max. 16 bar
    Frostschutz −20 °C nur mit Frostschutzmittel (Glykol, max. 30 %)
    Einsatz laut Hersteller Trinkwasser, Warmwasser, Kühlung, Heizkörper, Bewässerung, Druckluft
    Prüfzeichen Ein DVGW-Prüfzeichen ist uns für diesen Artikel nicht belegt
    Ausführungen
    Ausführung Art.-Nr.
    1/2″ × 3/8″ HT-126170
    1 1/2″ × 1 1/4″ HT-126169
    3/4″ × 1/2″ HT-126171
    1″ × 1/2″ HT-126172
    1″ × 3/4″ HT-126173
    1 1/4″ × 1/2″ HT-126174
    1 1/4″ × 3/4″ HT-126175
    1 1/4″ × 1″ HT-126176
    1 1/2″ × 1/2″ HT-126177
    1 1/2″ × 3/4″ HT-126178
    1 1/2″ × 1″ HT-126179
    Hersteller und Sicherheit (GPSR)
    Hersteller Herstellerangabe nach GPSR: Hersteller und Anschrift nennen wir Ihnen auf Anfrage vor der Abholung.
    EU-Verantwortlicher Nennen wir Ihnen zusammen mit dem Hersteller auf Anfrage vor der Abholung.
    Sicherheitshinweise Montage nach der Anleitung des Herstellers; Arbeiten an Trinkwasser- und Heizungsanlagen durch den Fachbetrieb.

    Preis je Stück inkl. MwSt. Bestellartikel: Abholung im Lager Hagen nach Wareneingang, der Termin kommt mit der Antwort auf Ihre Anfrage. Versand auf Anfrage.

    Abholung, Verfügbarkeit und Lieferzeit

    Der Warenkorb ist Ihre Anfrageliste – keine Kasse, keine Vorkasse. Wir antworten mit Preis, Verfügbarkeit und Abholtermin. Abholung am Lager Im Mühlenwert 22, 58135 Hagen, Mo–Fr 8:30–17:30 und Sa 10–14 nach Terminabsprache. Versand nach Absprache: Versandkosten und Lieferzeit nennen wir Ihnen im Angebot, bevor Sie sich entscheiden. Fachbetriebe beliefern wir auch mit eigenem Fahrer bis 150 km um Hagen. So läuft die Anfrage · Standorte · Für Fachbetriebe

    Größentabelle
    Reduzierstück Messing mit Außengewinde und kleinerem Innengewinde

    Reduzierstück Messing AG × IG

    Reduzierstück Messing AG × IG: Technische Daten, Einsatz und Montage

    Gewinde, Werkstoff und Grenzwerte des Messing-Gewindefittings – und wofür er gedacht ist.

    Technische Daten

    Ausführungen
    1/2″ × 3/8″, 1 1/2″ × 1 1/4″, 3/4″ × 1/2″, 1″ × 1/2″, 1″ × 3/4″, 1 1/4″ × 1/2″, 1 1/4″ × 3/4″, 1 1/4″ × 1″, 1 1/2″ × 1/2″, 1 1/2″ × 3/4″ und 1 1/2″ × 1″
    Angabe
    Gewinde-Nenngröße in Zoll (″), nicht der Außendurchmesser
    Werkstoff
    Messing CW 617N
    Gewinde
    Laut Hersteller nach UNI EN ISO 228-1
    Mit Dichtung
    Bis +100 °C und 10 bar
    Ohne Dichtung
    Bis +120 °C und 16 bar
    Einsatz
    Trinkwasser, Warmwasser, Kühlung, Heizkörper, Bewässerung und Druckluft; −20 °C nur mit Frostschutzmittel (Glykol, höchstens 30 %)

    Passt zu

    Montage

    • Montage nach der Anleitung des Herstellers; Arbeiten an Trinkwasser- und Heizungsanlagen durch den Fachbetrieb.
    • Mit Dichtung gelten +100 °C und 10 bar.

    Reduzierstück Messing AG × IG: häufige Fragen

    Einsatz, Größen, Grenzwerte und Werkstoff – kurz beantwortet.

    Wofür setzt man „Reduzierstück Messing AG × IG“ ein?

    Außen das größere, innen das kleinere Gewinde: Das Reduzierstück wird in ein Innengewinde geschraubt und verkleinert den Anschluss ohne weiteres Zwischenstück.

    Welche Größen gibt es?

    Zur Auswahl stehen 1/2″ × 3/8″, 1 1/2″ × 1 1/4″, 3/4″ × 1/2″, 1″ × 1/2″, 1″ × 3/4″, 1 1/4″ × 1/2″, 1 1/4″ × 3/4″, 1 1/4″ × 1″, 1 1/2″ × 1/2″, 1 1/2″ × 3/4″ und 1 1/2″ × 1″. Die Zollangabe (″) ist die Nenngröße des Gewindes, nicht sein Außendurchmesser: Ein 1/2″-Gewinde misst außen rund 21 mm.

    Welche Grenzwerte für Temperatur und Druck gelten bei „Reduzierstück Messing AG × IG“?

    Mit Dichtung bis +100 °C und 10 bar, ohne Dichtung bis +120 °C und 16 bar. Die untere Grenze von −20 °C gilt nur mit Frostschutzmittel, Glykol mit höchstens 30 %.

    Wofür sind die Messing-Fittinge ausgelegt?

    Laut Herstellertabelle für Trinkwasser, Warmwasser, Kühlung, Heizkörper, Bewässerung und Druckluft, außerdem für nicht korrosive Flüssigkeiten. Werkstoff ist Messing CW 617N, das Gewinde folgt laut Hersteller UNI EN ISO 228-1.
