Heizungsarmaturen: Thermostatventile, Radiatorverschraubungen, Rückschlagventile
Armaturen für die Heizungsanlage: Radiatorverschraubungen 1/2″ in Eck- und Durchgangsform, Thermostatventile mit Voreinstellung für den hydraulischen Abgleich, Schrägsitz-Rückschlagventile von 1/2″ bis 1 1/4″, eine Kesselsicherungsgruppe für Heizkessel bis 50 kW sowie Wärmemengenzähler und ein Einbauset dafür. Die Zollangabe ist die Nenngröße des Gewindes. Es sind Bestellartikel: Wir bestellen für Sie ins Lager Hagen, der Abholtermin kommt mit der Antwort auf Ihre Anfrage.
- Preise inkl. MwSt., zzgl. Versand
- Anfrage statt Kasse
- Versand auf Anfrage
- 11Ausführungen in dieser Kategorie
- ab €104,12inkl. MwSt., zzgl. Versand · Kesselsicherungsgruppe mit Isolierung – bis 50 kW, 3 bar, 1″
- Lager HagenAbholung nach Termin, Versand auf Anfrage
Heizungsarmaturen im Überblick: 7 Artikel, Ausführung wählen, in die Anfrageliste legen
Kesselsicherungsgruppe mit Isolierung – bis 50 kW, 3 bar, 1″
Radiatorverschraubung Durchgang – 1/2″, absperr- und regulierbar
Radiatorverschraubung Eckform – 1/2″
Schrägsitz-Rückschlagventil Messing – IG, 1/2″–1 1/4″, PN 10
4 Ausführungen: 1/2″ · 3/4″ · 1″ · 1 1/4″

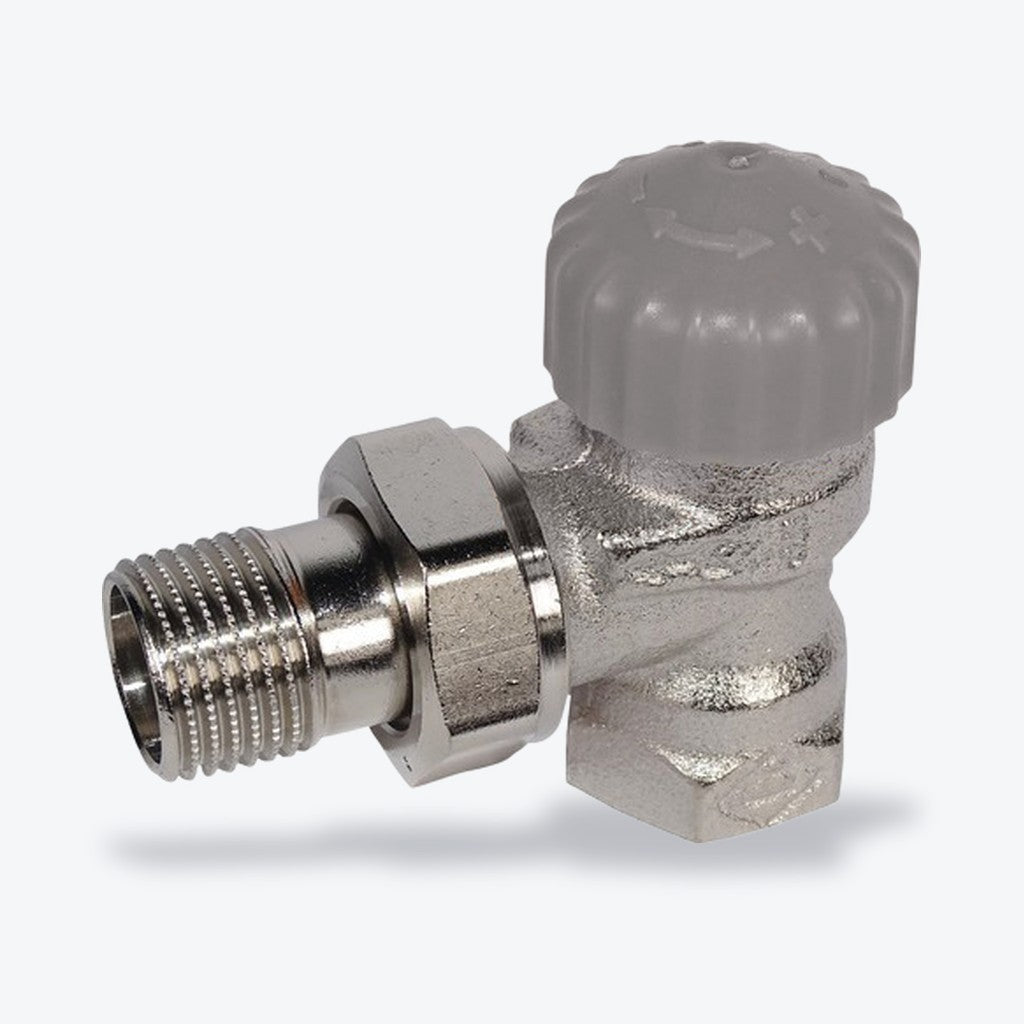

Thermostatventil mit Voreinstellung – 1/2″, Eck- oder Durchgangsform
2 Ausführungen: Eckform · Durchgangsform
Wärmemengenzähler Schlösser – 1,5 oder 2,5 m³/h
Wärmemengenzähler-Set Messing – 3/4″, Länge 130 mm
- Ausgewählt
- Am relevantesten
- meistverkauft
- Alphabetisch, A-Z
- Alphabetisch, Z-A
- Datum, alt zu neu
- Datum, neu zu alt
Heizungsarmaturen: Was regelt, was sperrt, was sichert?
Heizungsarmaturen sitzen am Heizkörper, am Wärmeerzeuger und in den Leitungen dazwischen. Einige regeln den Durchfluss, andere sperren ab, lassen Wasser nur in eine Richtung durch, schützen vor Überdruck oder messen die verbrauchte Wärme. Die Tabelle ordnet unser Sortiment nach Aufgabe.
| Armatur | Aufgabe | Ausführung bei uns |
|---|---|---|
| Thermostatventil mit Voreinstellung | regelt den Durchfluss im Vorlauf des Heizkörpers, voreinstellbar für den hydraulischen Abgleich | Eck- oder Durchgangsform, 1/2 Zoll, Messing, max. 120 °C und 10 bar |
| Radiatorverschraubung | sperrt den Heizkörper im Rücklauf ab und lässt sich einregulieren | Eckform oder Durchgang, 1/2 Zoll; Durchgang aus Messing, bis 110 °C |
| Schrägsitz-Rückschlagventil | lässt Wasser nur in eine Richtung fließen | 1/2, 3/4, 1 und 1 1/4 Zoll, beidseitig Innengewinde, PN 10 |
| Kesselsicherungsgruppe | Sicherheitsventil, Manometer und Schnellentlüfter am Wärmeerzeuger | Sicherheitsventil 3 bar, Anschluss 1 Zoll, für Anlagen bis 50 kW nach DIN EN 12828 |
| Wärmemengenzähler | misst die abgegebene Heizenergie | 1,5 oder 2,5 m³/h, Heizwasser bis 130 °C, PN 16 |
| Wärmemengenzähler-Set | Einbaustrecke mit Kugelhähnen für den Zähler | 3/4 Zoll, Länge 130 mm, 90°-Aufbau |
Thermostatköpfe und Hahnblöcke stehen im Heizkörper-Zubehör, Ausdehnungsgefäße unter Ausdehnungsgefäße und der ganze Bereich unter Heizungstechnik.
Thermostatventil Voreinstellung: Wozu dient sie?
Heizkörper nahe an der Pumpe bekommen mehr Wasser als entfernte. Die Voreinstellung am Thermostatventil begrenzt den Durchfluss je Heizkörper, damit sich das Wasser gleichmäßig verteilt und auch der letzte Heizkörper warm wird. Das ist der Kern des hydraulischen Abgleichs. Den Wert je Heizkörper ermittelt der Fachbetrieb aus dem Wärmebedarf des Raums.
Unser Thermostatventil ist für Zweirohranlagen mit normaler Temperaturspreizung gebaut: Gehäuse, Oberteil und Verschraubung aus Messing, Spindel aus rostfreiem Stahl, Dichtungen aus EPDM, ausgelegt für einen pH-Wert von 4 bis 9,5. Den Thermostatkopf wählen Sie separat, das Ventil ist für Köpfe mit Standardanschluss gedacht.
Rücklaufverschraubung: Heizkörper absperren und abnehmen
Die Radiatorverschraubung, oft Rücklaufverschraubung genannt, sitzt am Rücklauf des Heizkörpers. Die Durchgangsform sperren Sie mit einem Sechskant-Steckschlüssel SW 8 ab. Ist auch der Vorlauf zu, lässt sich der Heizkörper abnehmen, ohne die ganze Anlage zu entleeren; nur das Wasser im Heizkörper selbst fangen Sie auf.
Die Verschraubung ist zugleich regulierbar. Ist sie einreguliert, notieren Sie vor dem Schließen die Stellung, damit der Abgleich nach dem Wiedereinbau stimmt. Unsere Durchgangsform ist bis 110 °C ausgelegt, hat eine Spindel mit O-Ring-Abdichtung und lässt sich in beiden Fließrichtungen einbauen.
Kesselsicherungsgruppe: Sicherheit am Wärmeerzeuger
Die Kesselsicherungsgruppe sitzt auf dem Vorlauf des Wärmeerzeugers. Sie vereint ein Sicherheitsventil 1/2 Zoll mit 3 bar Ansprechdruck, ein Manometer mit 63 mm Durchmesser und einen Schnellentlüfter 3/8 Zoll. Kesselseitig hat sie 1 Zoll Innengewinde. Ausgelegt ist sie für geschlossene Anlagen bis 50 kW und 120 °C; Isolierschalen gehören dazu. Zwischen Wärmeerzeuger und Sicherheitsventil darf keine Absperrung sitzen, und die Abblaseleitung muss frei münden.
Einbau: Was der Fachbetrieb übernimmt
- Vorbereiten: Den betroffenen Teil der Anlage absperren oder entleeren.
- Dichten: Gewindeverbindungen mit Hanf und Paste, Dichtfaden oder PTFE-Band abdichten, alles dafür unter Verbrauchsmaterial.
- Richtung: Pfeile auf Rückschlagventil und Zähler zeigen die Fließrichtung.
- Fachbetrieb: Sicherheitsarmaturen am Kessel und Wärmemengenzähler baut ein Fachbetrieb ein, der auch den hydraulischen Abgleich macht. Das gilt ebenso für jede Elektro- und Trinkwasserarbeit.
Abholung in Hagen oder Lieferung
Heizungsarmaturen sind bei uns Bestellartikel. Nach Wareneingang holen Sie sie im Lager Hagen ab; den Termin nennen wir mit der Antwort auf Ihre Anfrage.
- Armatur, Form und Größe auswählen.
- In die Anfrageliste legen, bei Bedarf mit Thermostatkopf und Dichtmittel.
- Anfrage absenden, bei einem Tausch gern mit Foto der Einbaustelle.
- Unsere Antwort per E-Mail oder Telefon nennt Preis, Verfügbarkeit und Termin.
Lager: Im Mühlenwert 22, 58135 Hagen. Laden: Eilper Straße 29, 58091 Hagen. Versand auf Anfrage. Mehr unter Abholung und Anfrage und Standorte.
Häufige Fragen zu Heizungsarmaturen
Ventilform, Druckstufe, Rückschlagventil, Manometer und Wärmemengenzähler – kurz beantwortet.
Eckform oder Durchgangsform – welches Thermostatventil brauche ich?
Das hängt davon ab, wie das Rohr am Heizkörperanschluss ankommt. Kommt es von unten, etwa aus dem Boden, passt die Eckform. Läuft es in einer Linie auf den Anschluss zu, die Durchgangsform. Beide Formen gibt es in 1/2 Zoll, ebenso bei der Radiatorverschraubung.
Brauche ich für einen Ventilheizkörper ein Thermostatventil?
Beim Anschluss unten nicht: Dem AKKAYA Ventilheizkörper liegt der Ventileinsatz bei, dazu kommen ein Hahnblock, zwei Klemmringverschraubungen und ein Thermostatkopf. Thermostatventil und Radiatorverschraubung sind für Heizkörper ohne eigenes Ventil gedacht.
Was bedeutet PN 10 bei einer Armatur?
PN ist die Nenndruckstufe. Eine Armatur mit PN 10 ist für einen Betriebsdruck bis 10 bar ausgelegt. Bei uns gilt das für das Thermostatventil und das Schrägsitz-Rückschlagventil, die Wärmemengenzähler sind mit PN 16 angegeben.
Wo wird ein Rückschlagventil eingebaut?
Überall dort, wo Wasser nur in eine Richtung fließen darf, zum Beispiel in einem Pumpenkreis, damit sich keine Fehlzirkulation einstellt. Der Pfeil auf dem Gehäuse zeigt die Fließrichtung. Unser Schrägsitz-Rückschlagventil ist aus warmgepresstem Messing und hat keine Entleerung.
Was zeigt das Manometer an der Kesselsicherungsgruppe?
Den Druck in der Anlage. Die Skala reicht bis 4 bar, das Sicherheitsventil öffnet bei 3 bar. Steigt der Druck beim Aufheizen bis in diese Nähe, sollte der Fachbetrieb Ausdehnungsgefäß und Fülldruck prüfen.
Welcher Wärmemengenzähler passt: 1,5 oder 2,5 m³/h?
Die Zahl ist der Durchfluss, für den der Zähler ausgelegt ist. Welcher passt, richtet sich nach dem Durchfluss im Heizkreis; beim Tausch steht der Wert auf dem alten Zähler. Beide sind für Heizwasser bis 130 °C und 16 bar gebaut und messen mit Temperaturfühlern aus Platin.
