Pressfitting für Verbundrohr: Wie ist er aufgebaut?

Unsere Pressfittinge sind für Alu-Mehrschichtverbundrohr von 16 × 2 bis 40 × 3,5 gemacht. Der Körper ist aus Messing, die Presshülse aus Edelstahl AISI 304. Ein Führungsring aus Kunststoff mit Fenster zeigt, ob das Rohr tief genug steckt, und verhindert eine elektrogalvanische Reaktion. Gedichtet wird über einen doppelten O-Ring. Laut Hersteller sind die Fittinge DVGW-zugelassen und ihre Einschraubgewinde kegelig nach ISO 7-1 (flachdichtende Anschlüsse dichten dagegen flach statt im Gewinde), und ein Datum auf dem Körper macht jedes Teil rückverfolgbar.

Welches Formteil gehört an welche Stelle?

Das Sortiment deckt gerade Strecken, Richtungswechsel, Abzweige, Übergänge und Wandanschlüsse ab. Die Tabelle nennt je Formteil die Dimensionen, die wir führen.

Pressfittinge für Alu-Verbundrohr: Formteil, Zweck und Dimensionen

Formteil	Wofür	Dimensionen bei uns

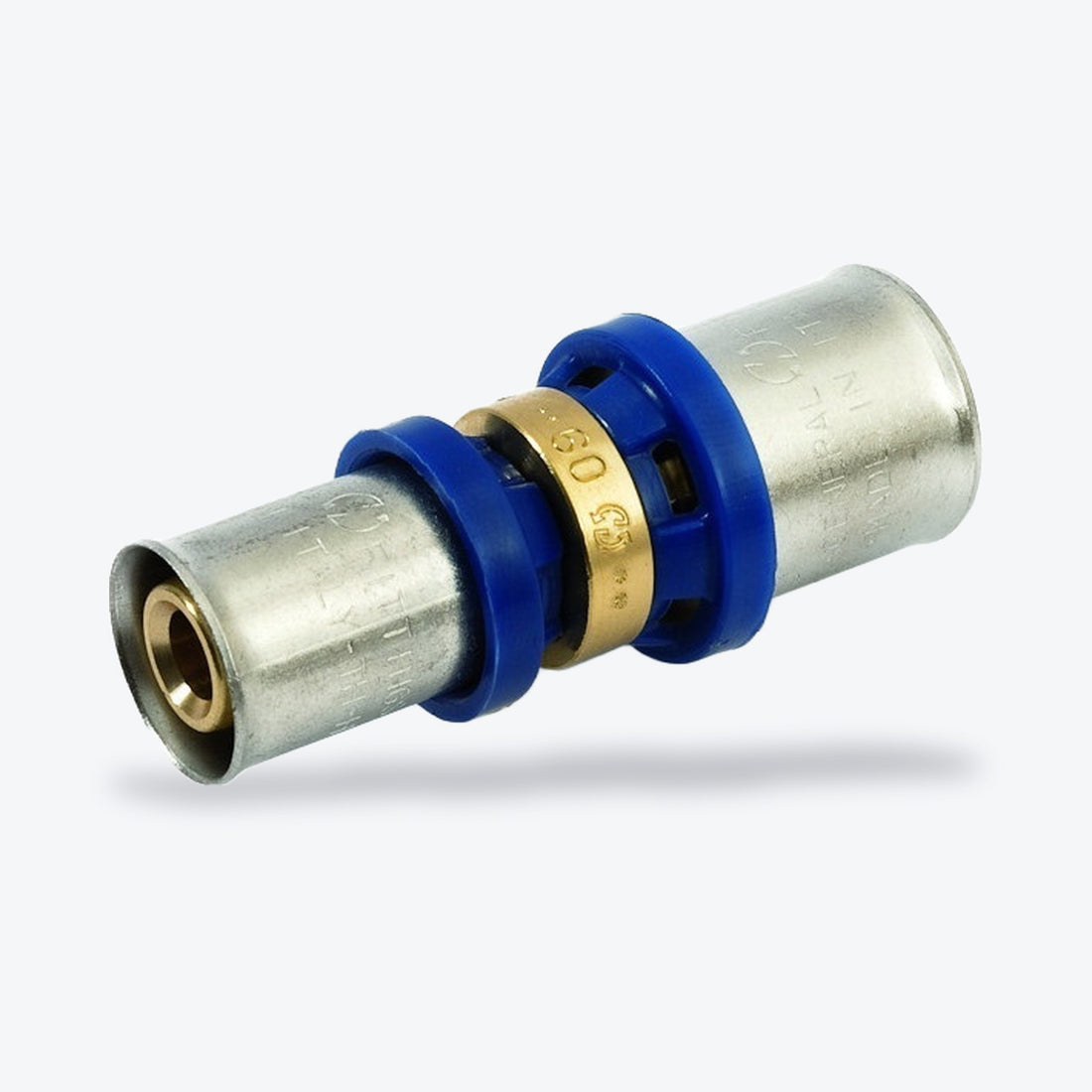

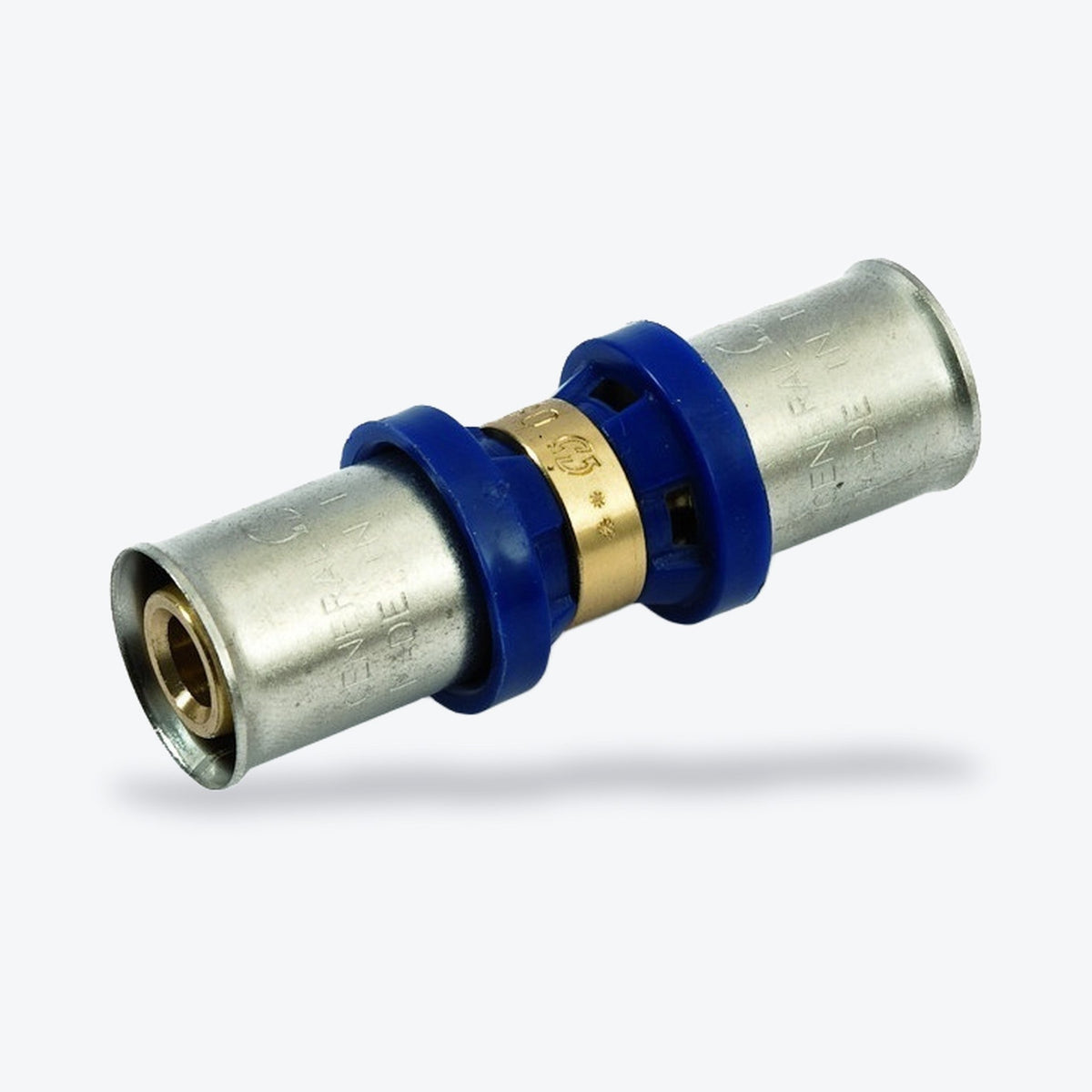

Presskupplung, auch reduziert	zwei Rohre gleicher oder unterschiedlicher Dimension verbinden	16 × 2 bis 40 × 3,5; reduziert von 20 × 2 auf 16 × 2 bis 40 × 3,5 auf 32 × 3

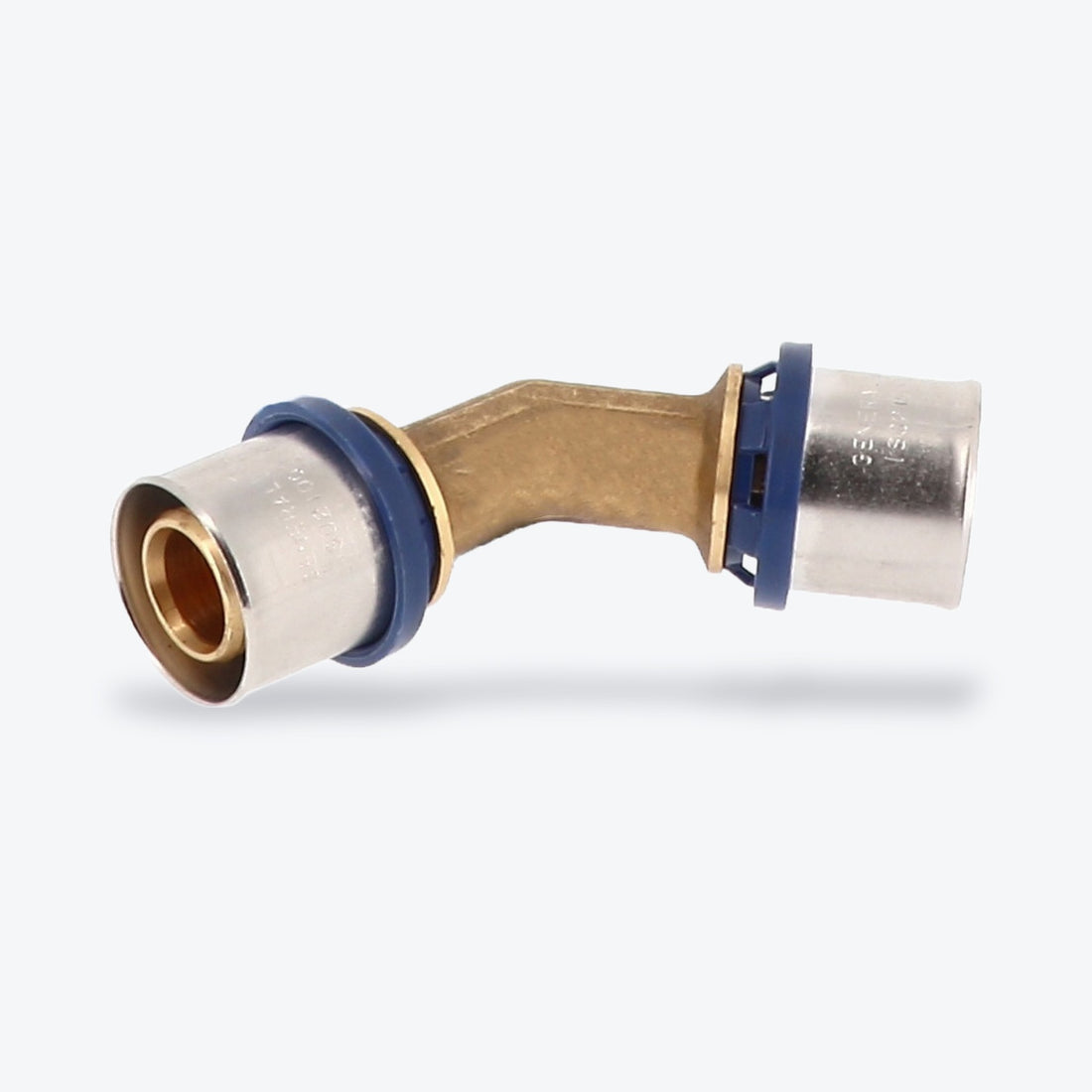

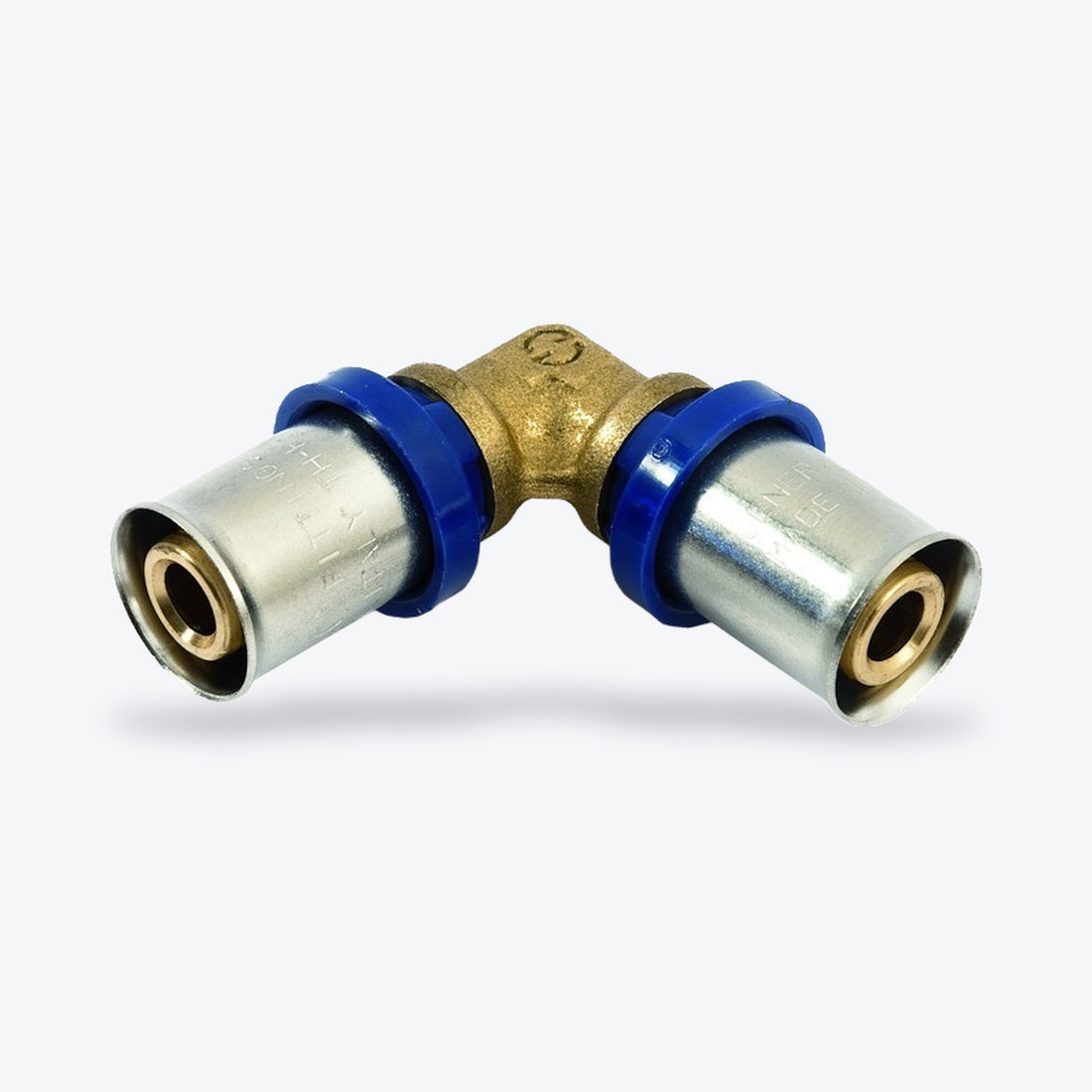

Bogen 90°, Presswinkel 45°	Richtung ändern, wo Biegen nicht reicht	Bogen 16 × 2 bis 40 × 3,5, Presswinkel 45° in 26 × 3 und 32 × 3

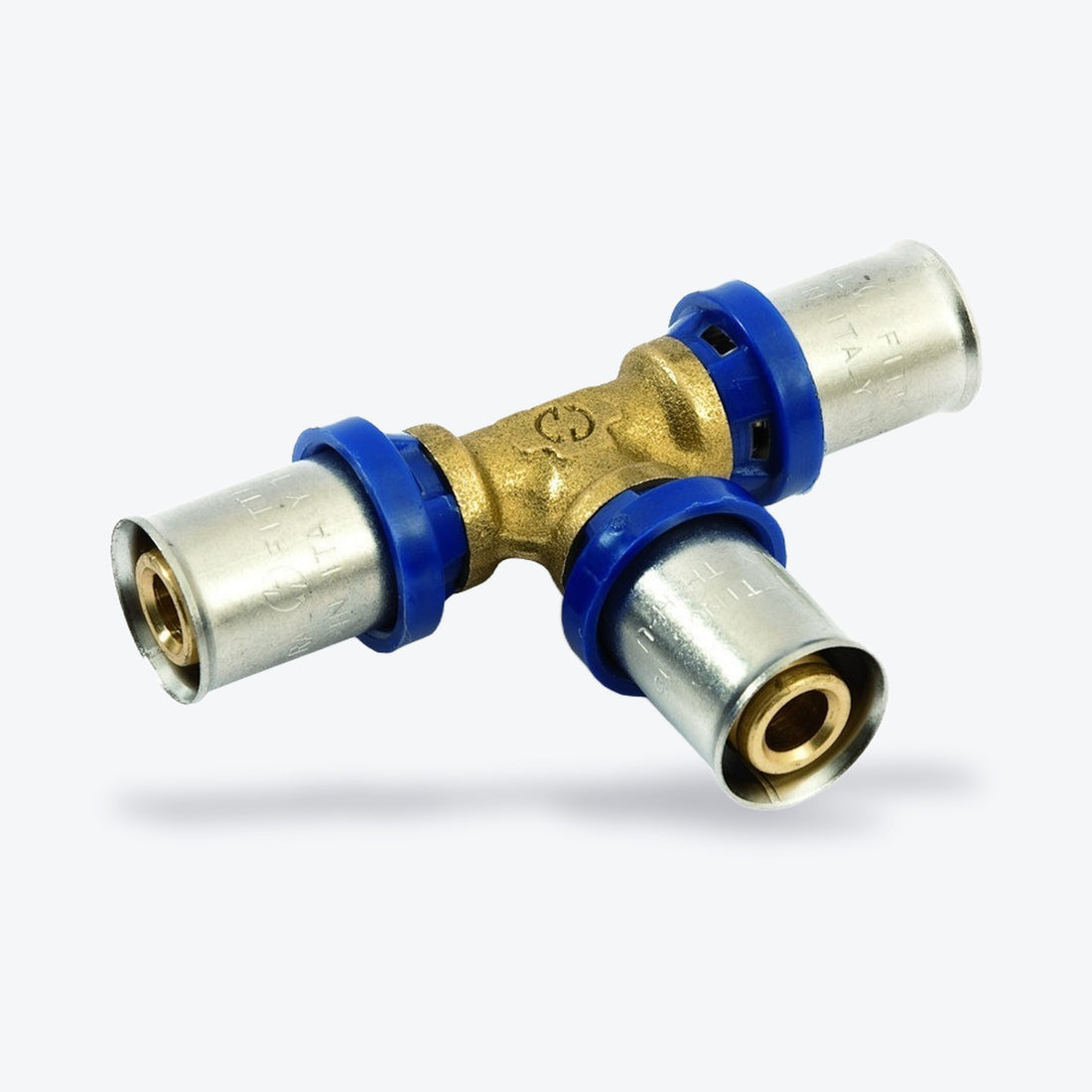

Press-T-Stück	abzweigen, auch mit erweitertem oder reduziertem Abgang	16 × 2 bis 40 × 3,5

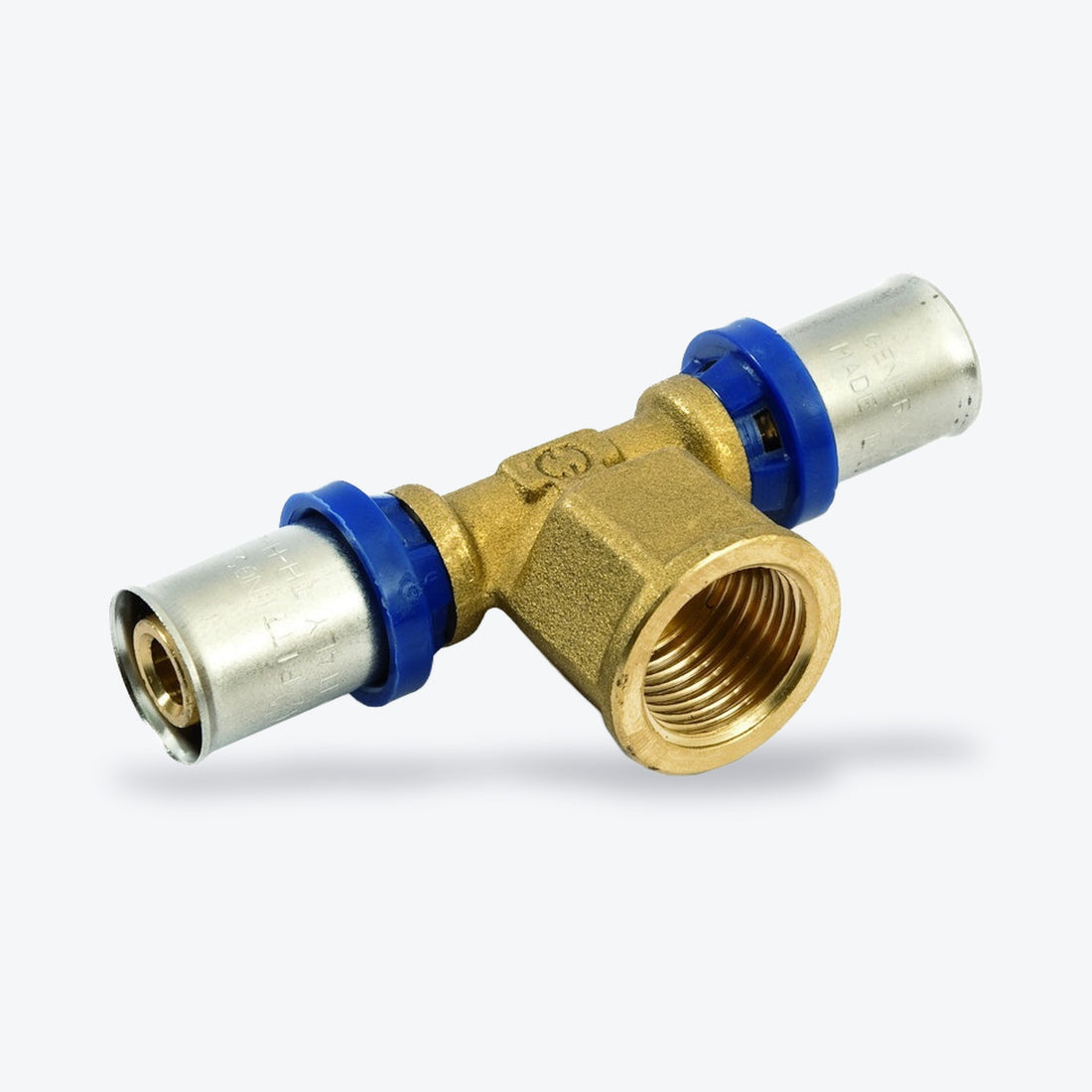

Press-T-Stück IG	Abzweig mit Innengewinde	16 × 1/2″ × 16 bis 40 × 1 1/4″ × 40

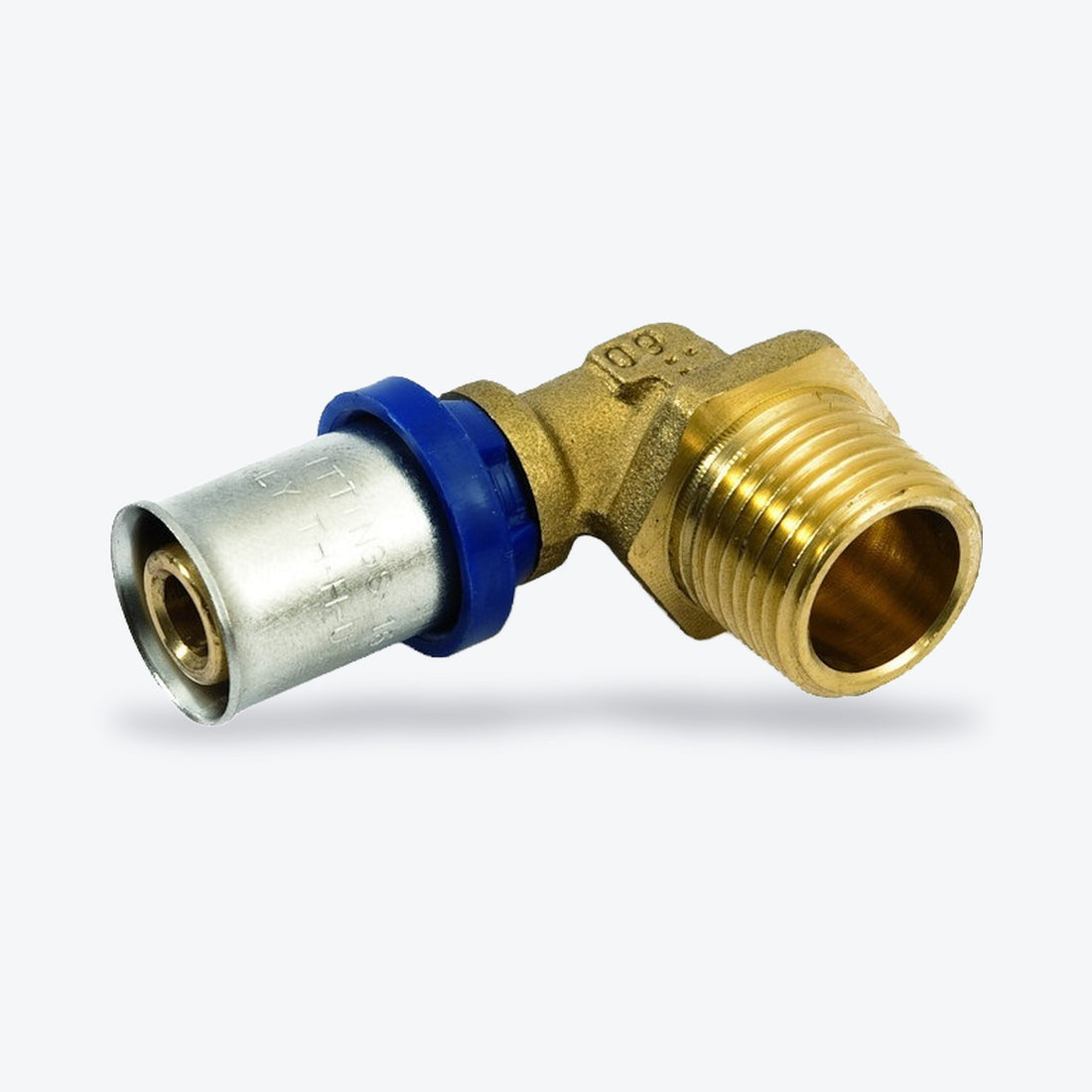

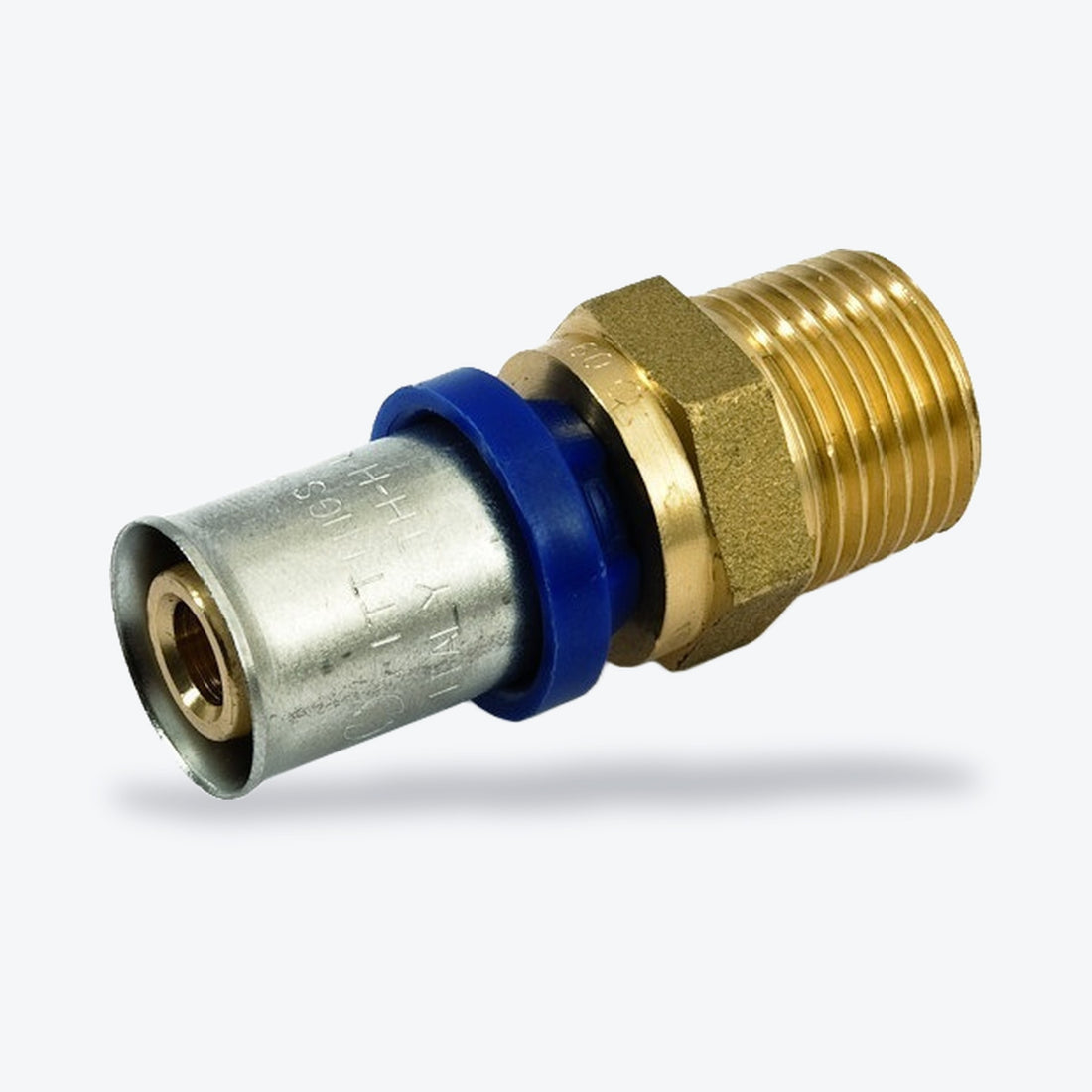

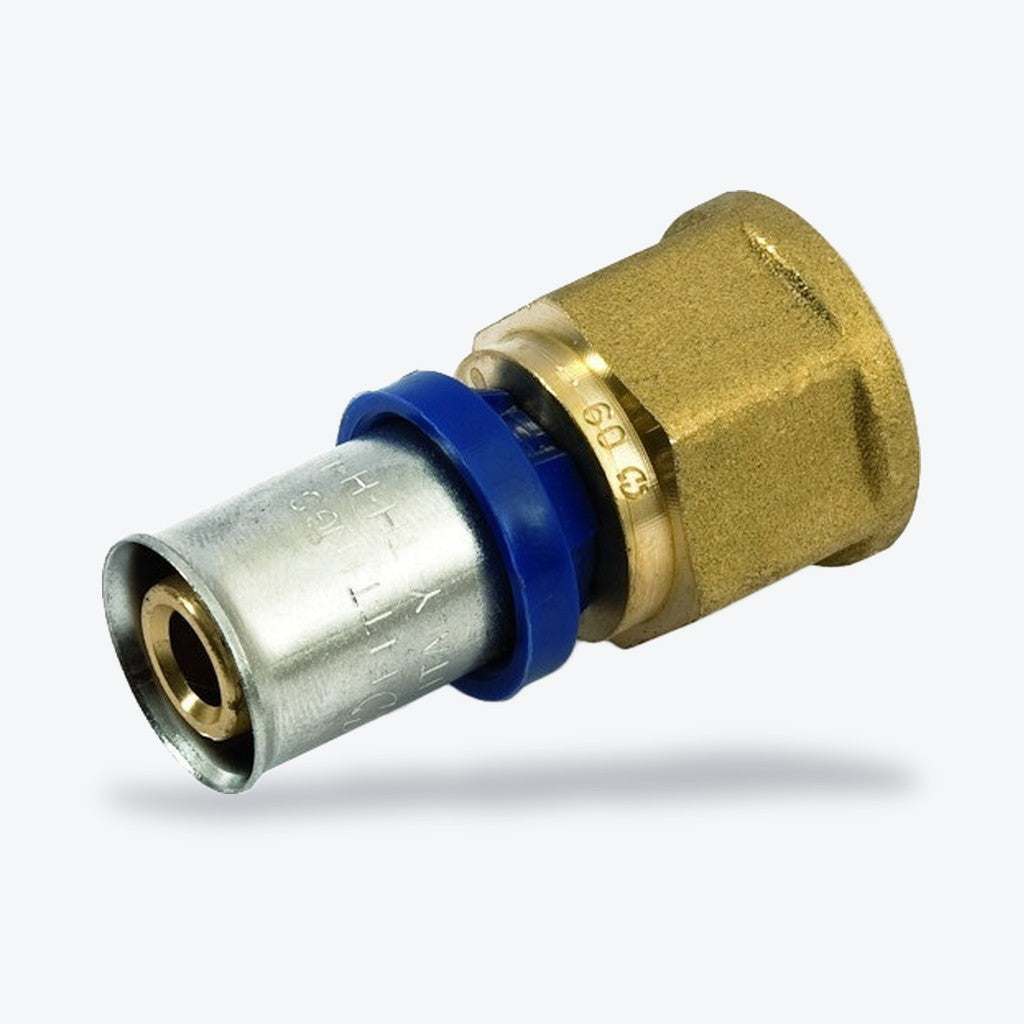

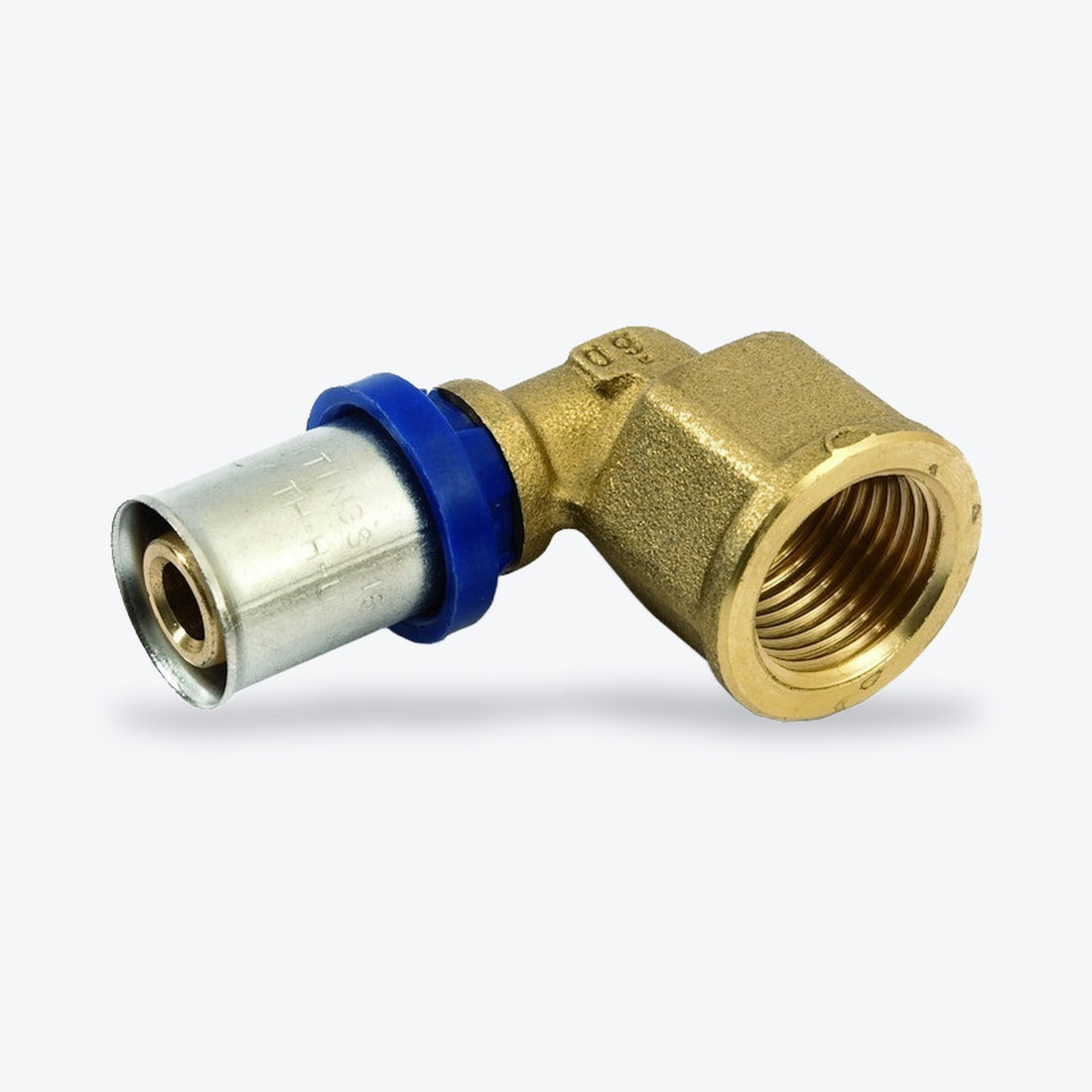

Pressübergang und Presswinkel 90° mit AG oder IG	Anschluss an Armatur, Verteiler oder Gewindefitting	16 × 2 auf 1/2″ bis 40 × 3,5 auf 1 1/4″

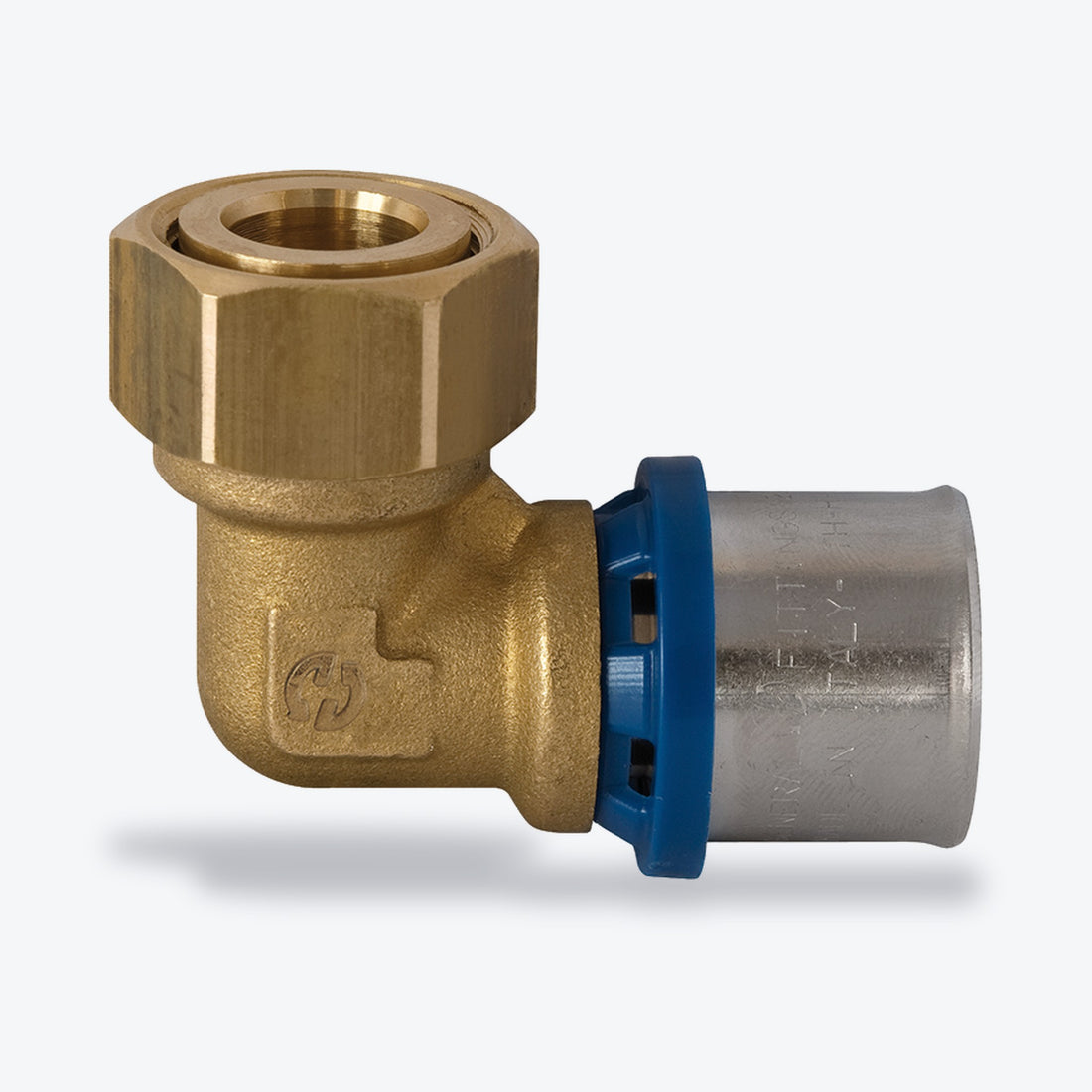

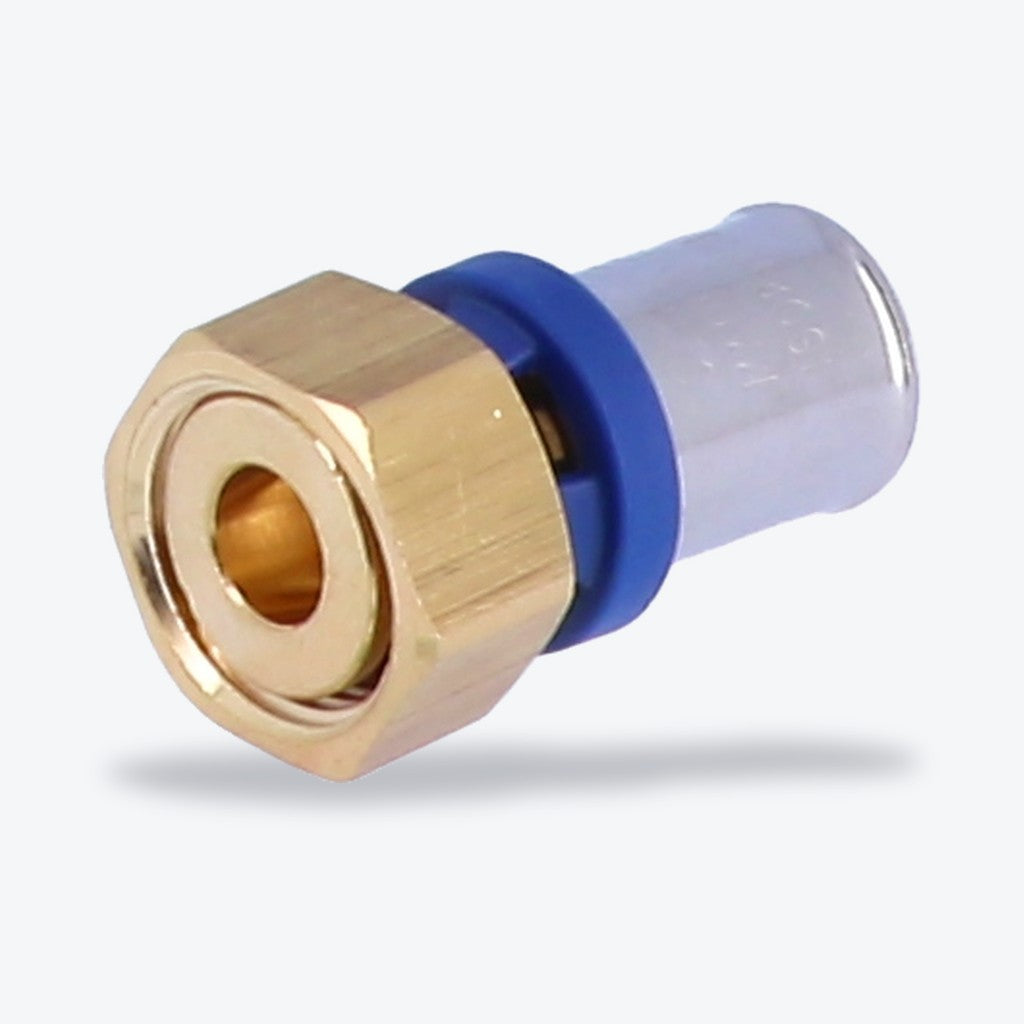

Übergang und Winkel flachdichtend	lösbarer Anschluss mit Dichtung	16 × 2 auf 1/2″ bis 32 × 3 auf 1 1/4″

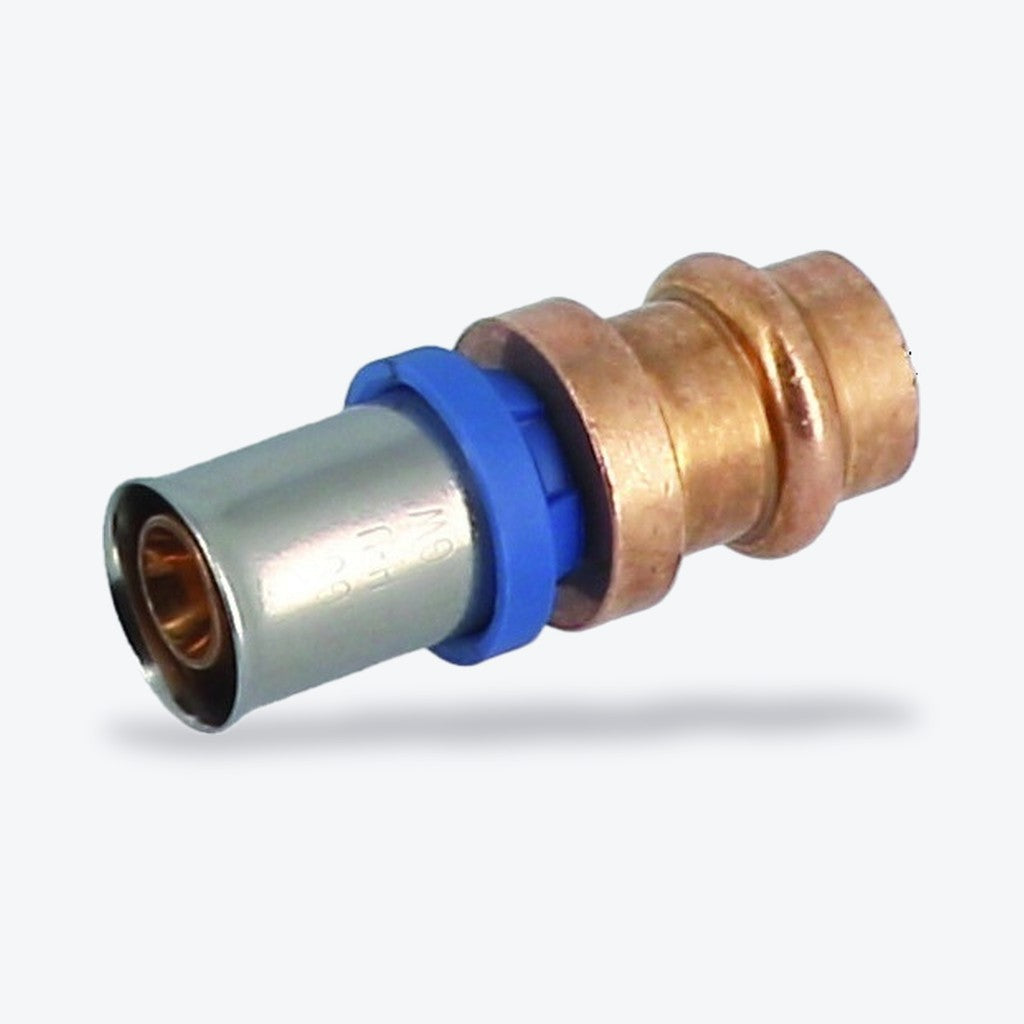

Übergänge auf Kupfer	an eine bestehende Kupferleitung anschließen	16 × 2 auf 15 mm, 20 × 2 und 26 × 3 auf 22 mm, 32 × 3 auf 28 mm

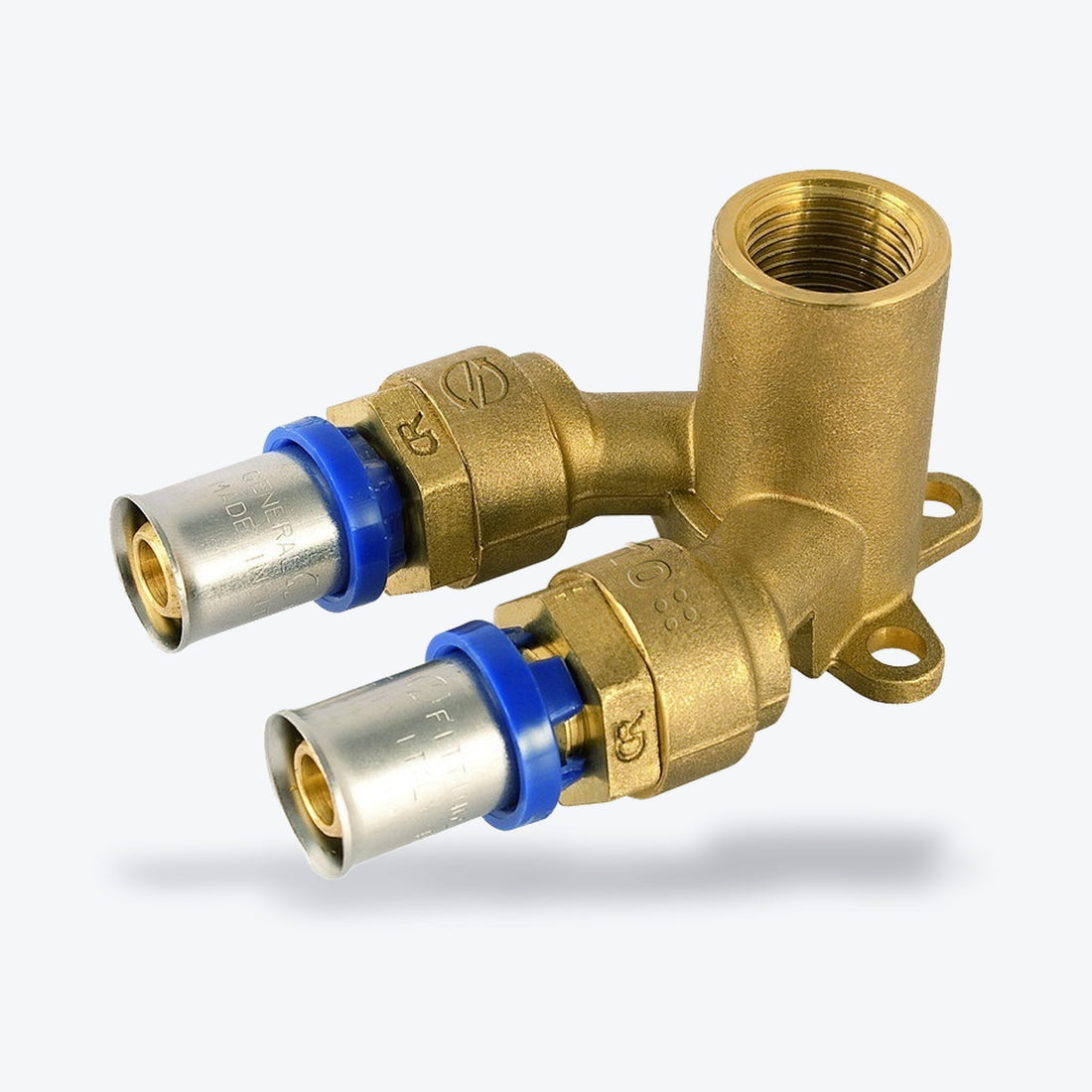

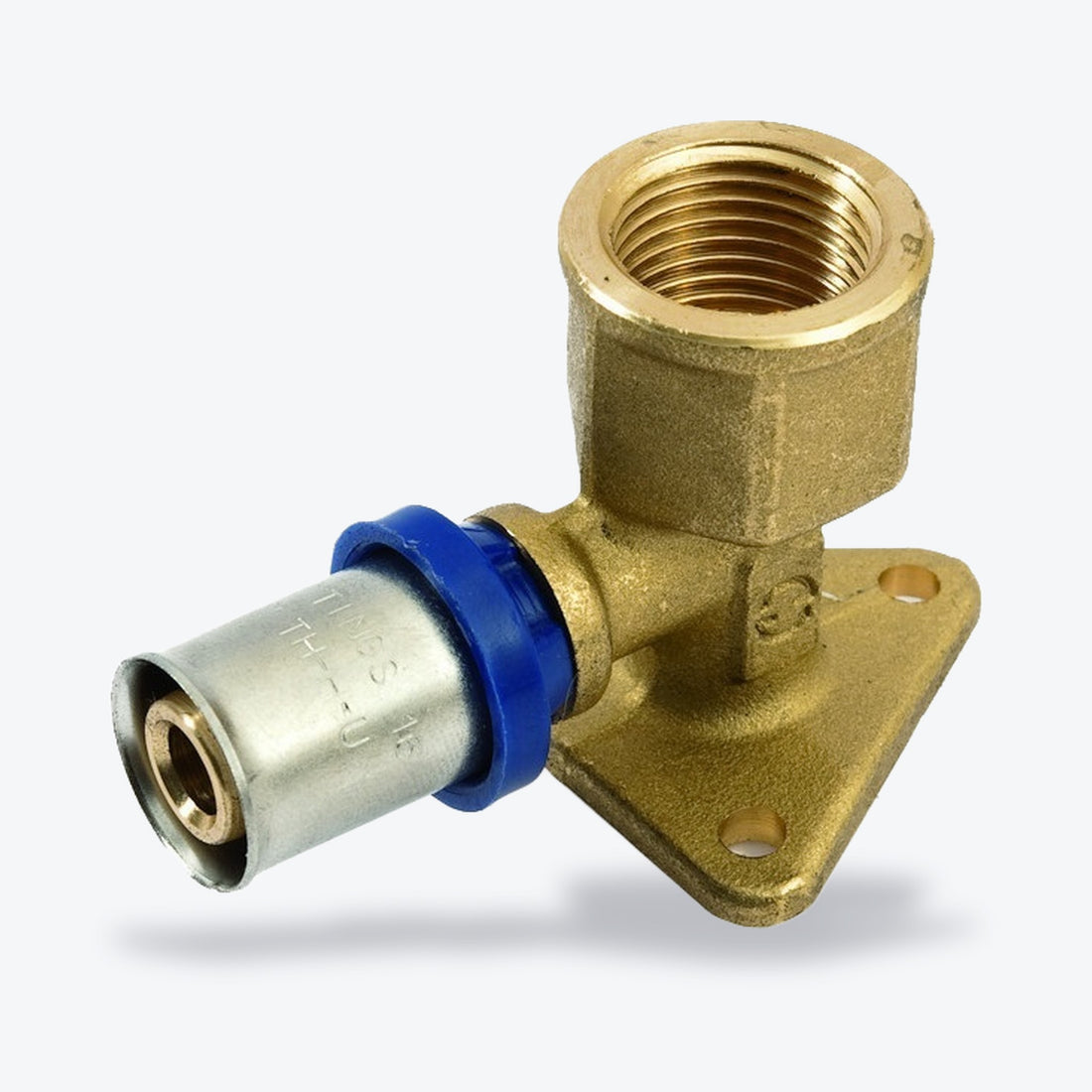

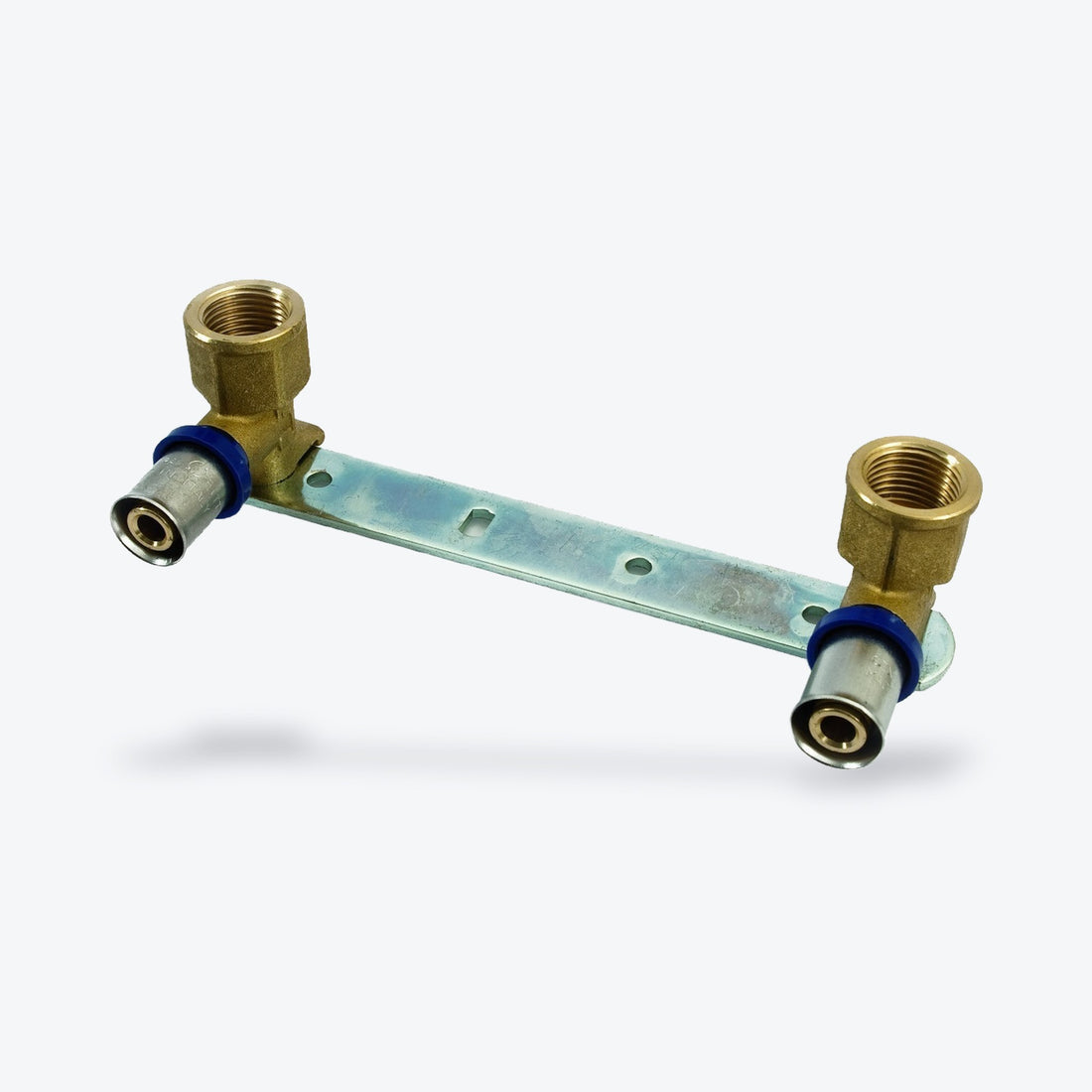

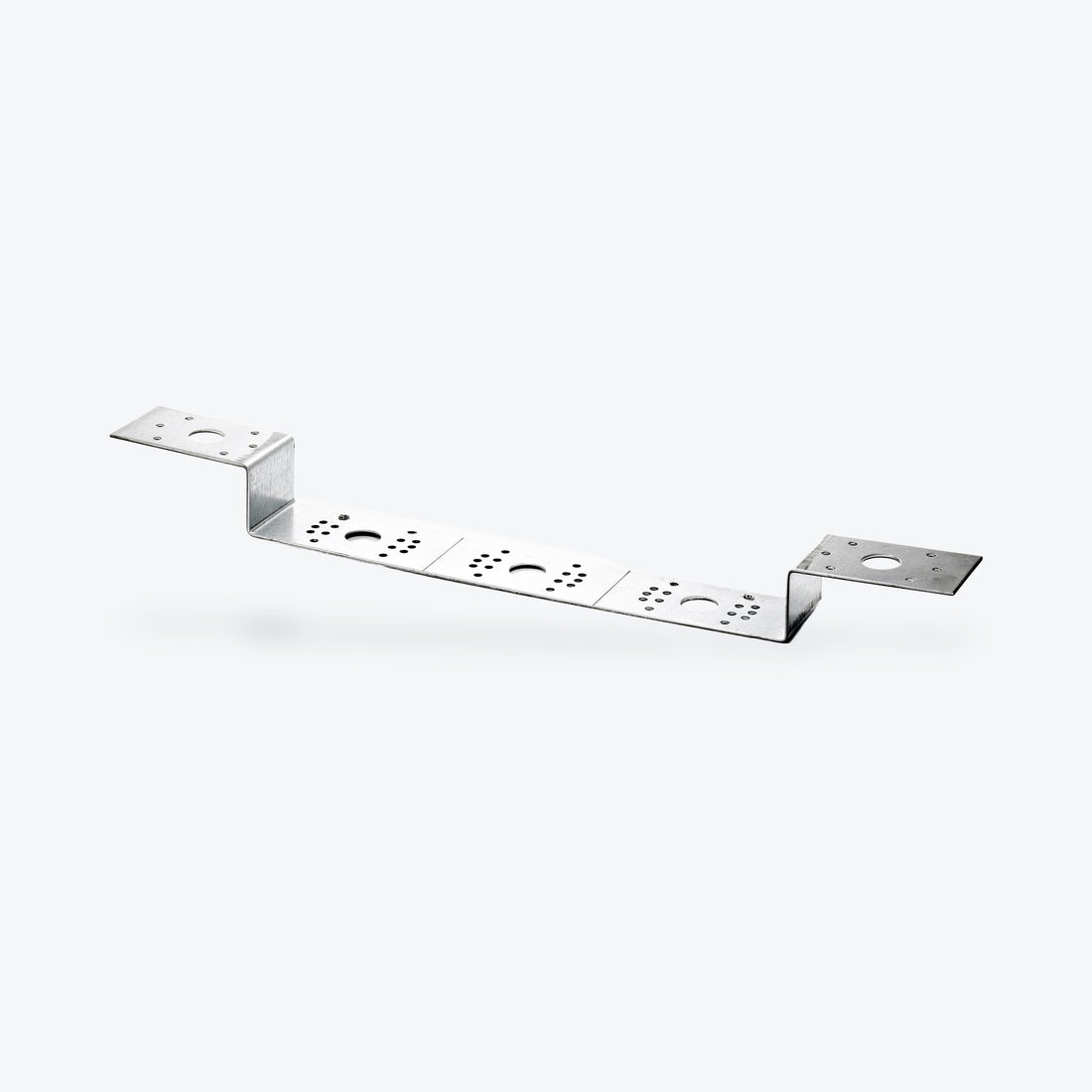

Wandwinkel kurz, U-Doppelwandwinkel 180°, Montageeinheit	Armaturen an der Wand anschließen, Leitung durchschleifen	16 × 2 auf 1/2″ bis 26 × 3 auf 3/4″; Montageeinheit mit 2 Armaturwinkeln in 16 × 2

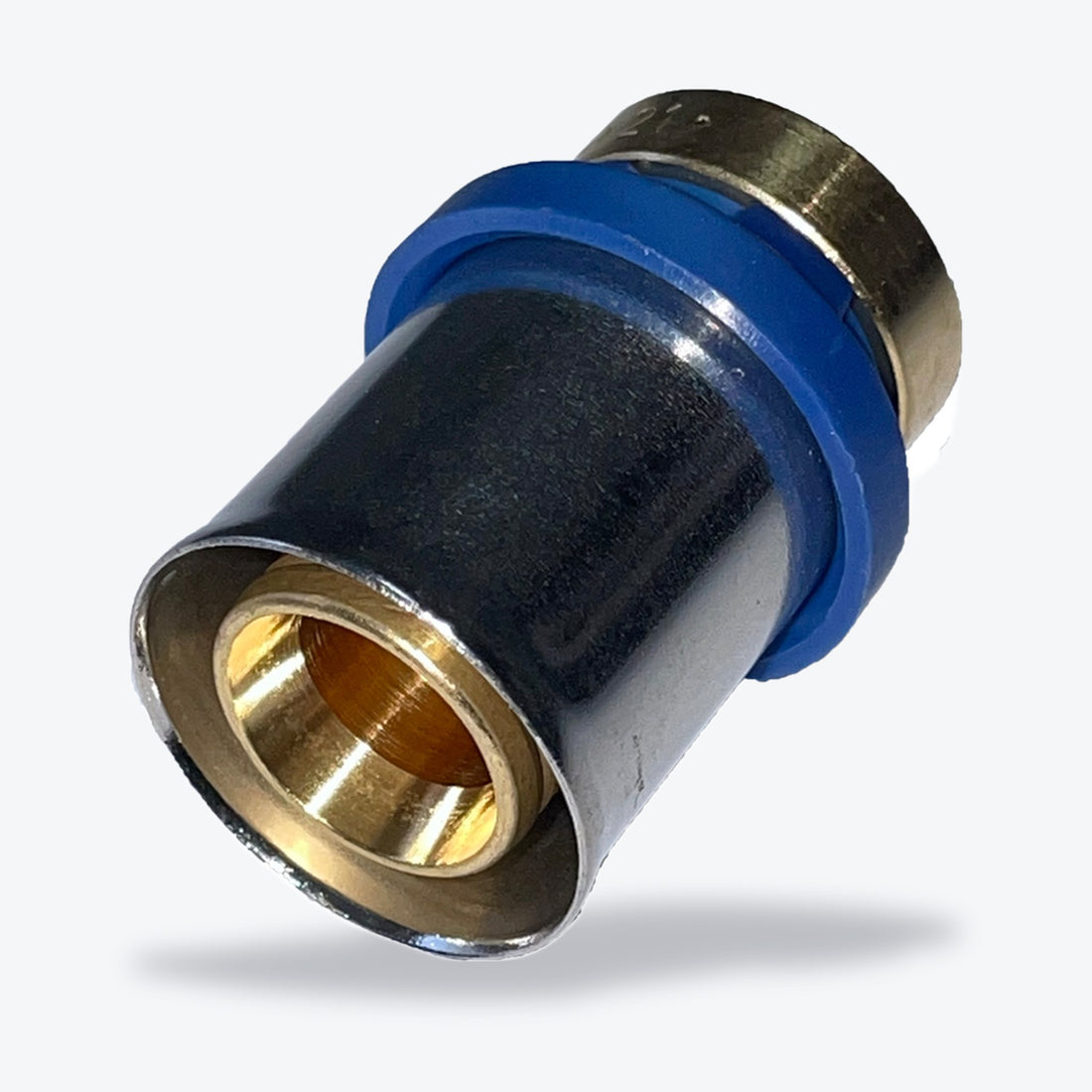

Pressstopfen	Leitungsende verschließen	16 × 2, 20 × 2, 26 × 3

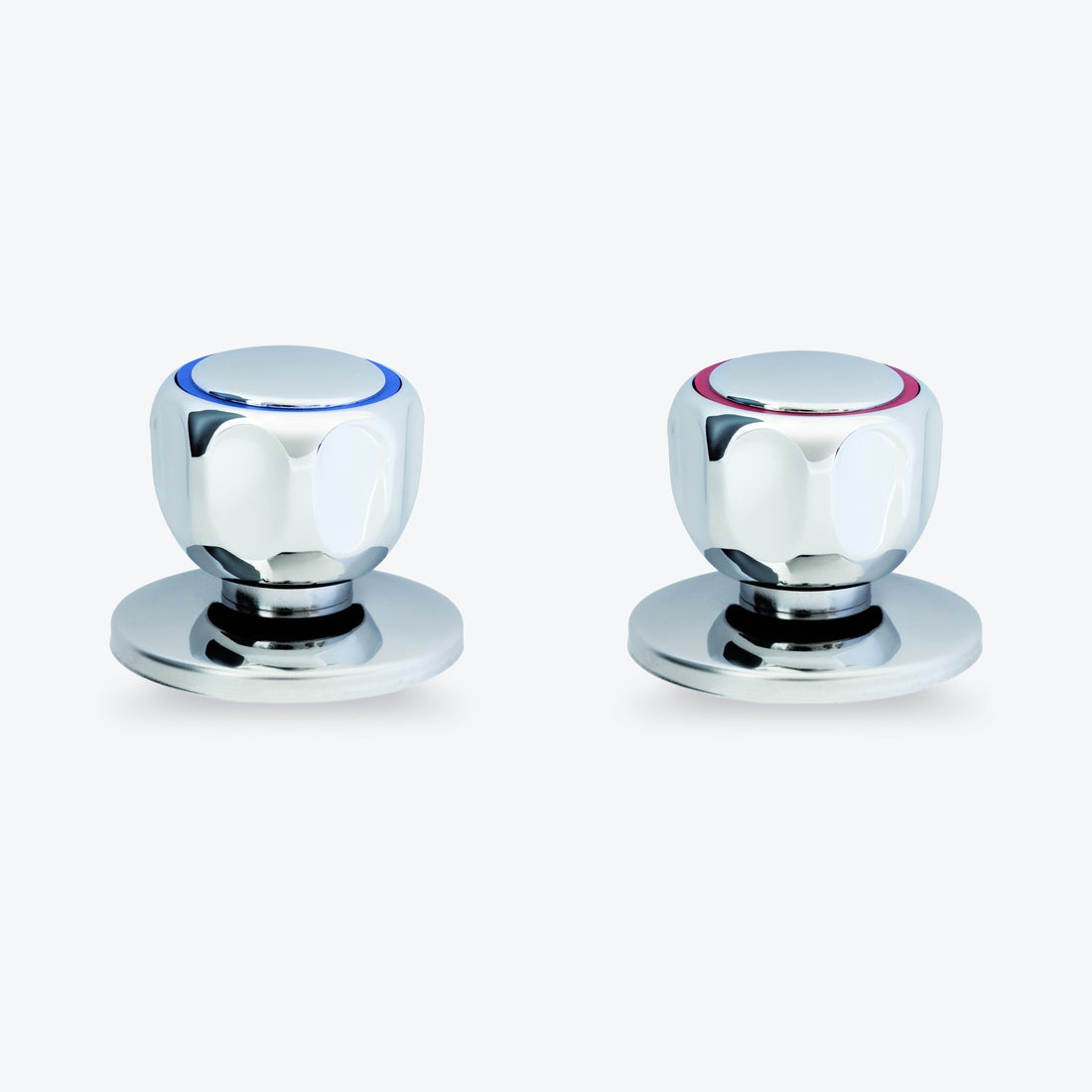

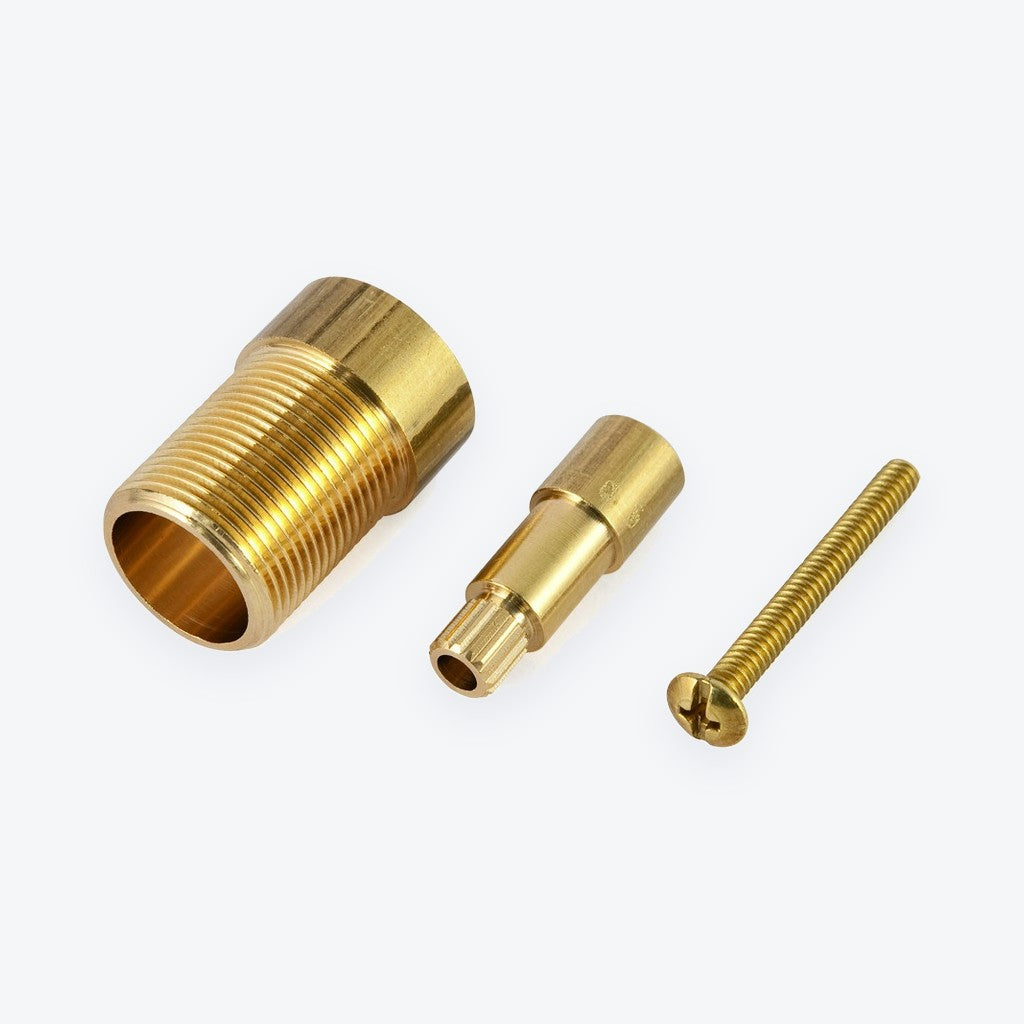

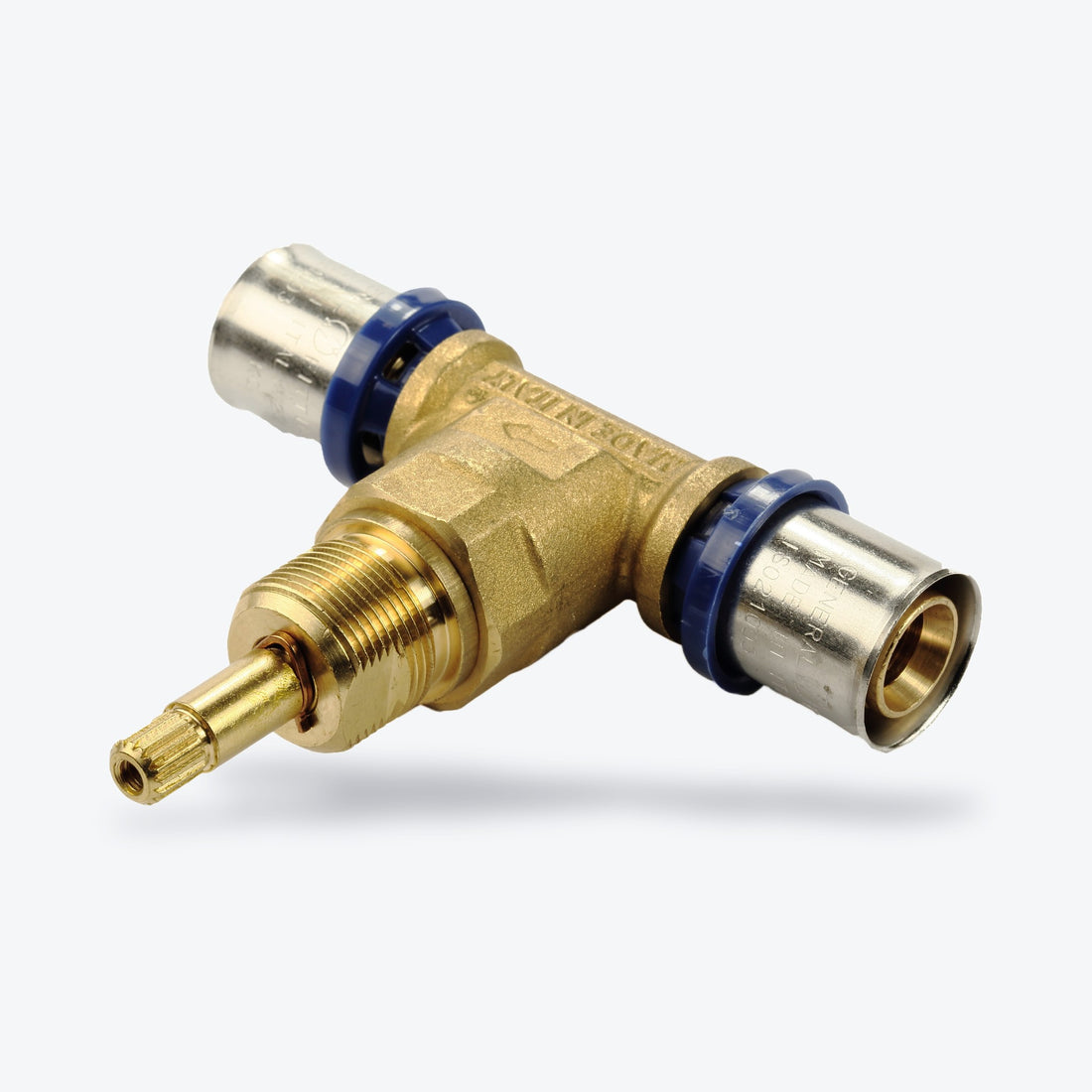

Press-Unterputzventil	Absperrung unter Putz, mit Oberteil für Kalt- oder Warmwasser und Verlängerung	16 × 2 und 20 × 2

Pressfitting Kupfer: Wie kommen Sie von Verbundrohr auf Kupferrohr?

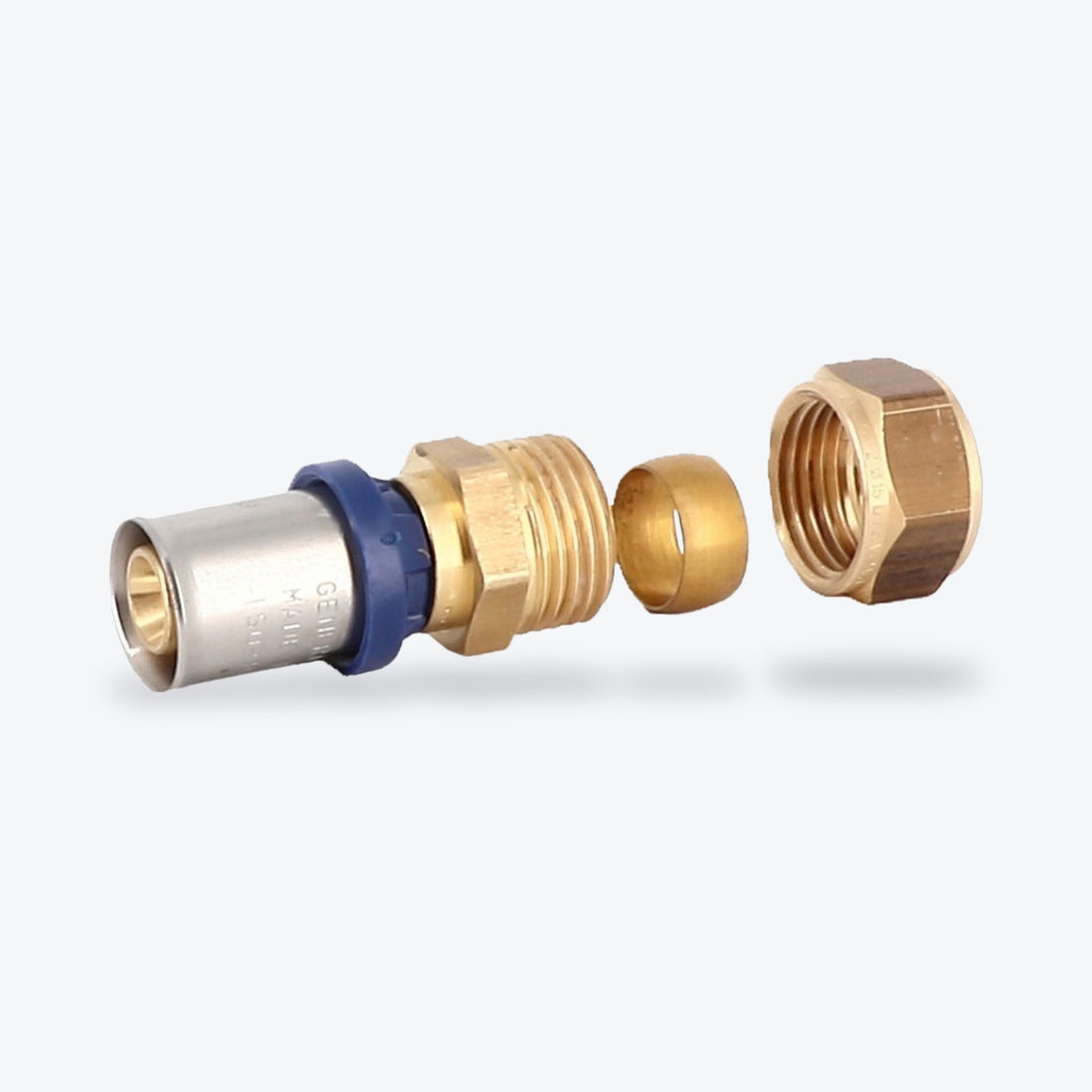

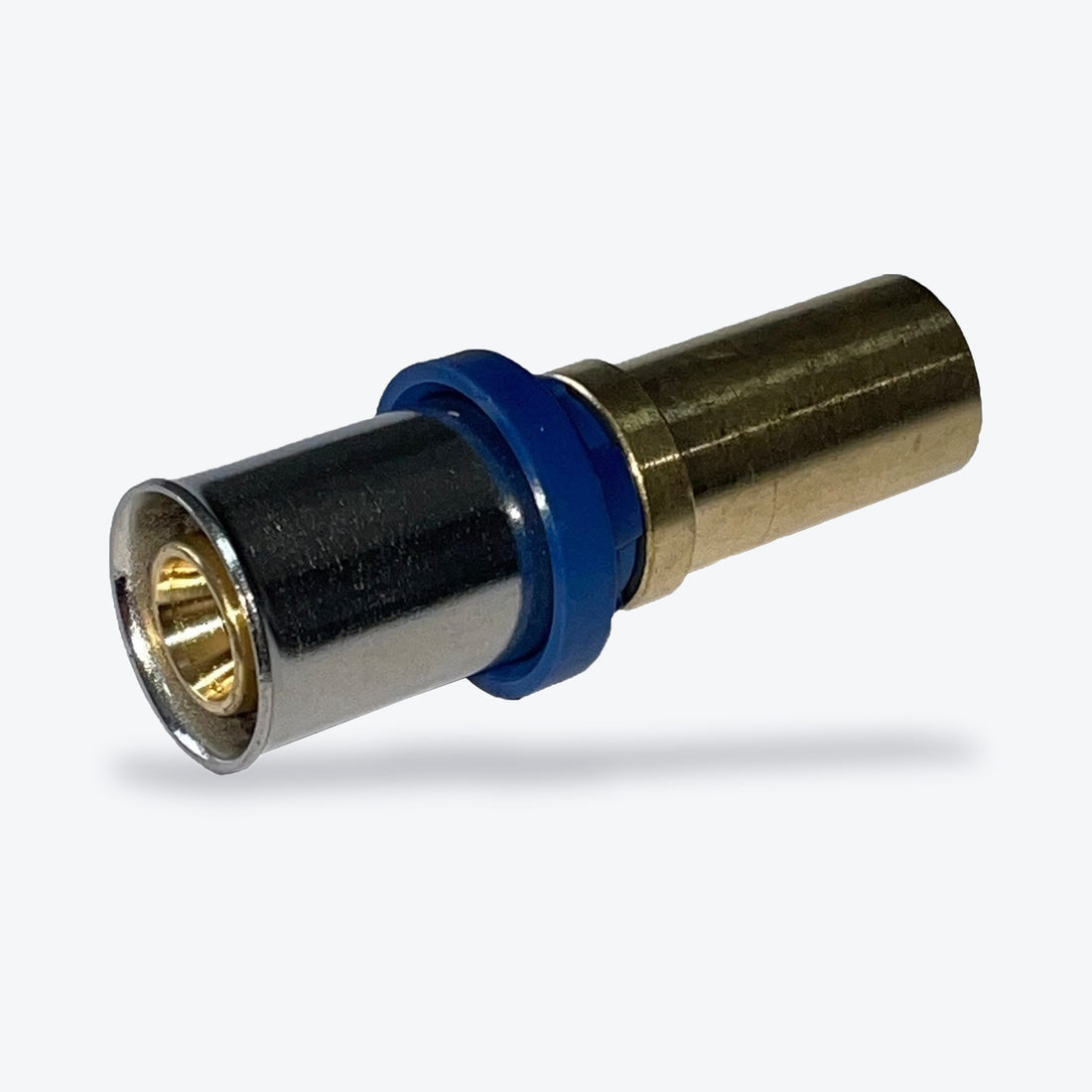

Ein Pressfitting für Verbundrohr gehört nur auf Verbundrohr. An eine bestehende Kupferleitung schließen Sie über einen Übergang an: Auf der einen Seite wird das Verbundrohr verpresst, auf der anderen sitzt der Anschluss für Kupferrohr mit 15, 22 oder 28 mm. Es gibt ihn als Pressübergang mit Einsatz, als Pressübergang mit Klemmverschraubung und als Übergang Kupfer; 28 mm, passend zu 32 × 3, nur mit Einsatz. Wer Kupfer mit Kupfer verpressen will, braucht Kupfer-Pressfittinge, ein eigenes System mit eigener Kontur.

Pressfitting mit Zange oder Maschine verpressen: Was muss passen?

Die zulässige Presskontur hängt von Fittingserie und Rohrmaß ab. Nennen Sie die gewünschte Ausführung und Ihre Presskontur in der Anfrage; vor der Montage ist die konkrete Systemfreigabe zu prüfen. Für den Fitting zählt die Backe: richtige Kontur, richtige Dimension. Ob sie in einer Handpresszange oder einer Akku-Pressmaschine sitzt, entscheidet die Aufnahme Ihres Geräts, und bis zu welcher Dimension es presst, steht in seiner Anleitung. Für wenige Verbindungen in kleinen Dimensionen genügt oft eine Handpresszange, bei vielen Pressungen oder großen Dimensionen arbeitet eine Maschine schneller. Pressbacken in TH-Kontur von 16 × 2 bis 40 × 3,5 finden Sie unter Werkzeuge.

Verarbeitung: Kalibrieren, Entgraten, Pressen, Prüfen

1. Rohr rechtwinklig ablängen, kalibrieren, innen entgraten und Späne entfernen.
2. Fitting gerade aufschieben, bis das Rohr im Fenster des Führungsrings zu sehen ist. Wer verkantet, beschädigt leicht die O-Ringe.
3. Backe gerade auf die Presshülse setzen und den Pressvorgang ganz zu Ende führen, nie auf halbem Weg abbrechen.
4. An Übergängen die Gewindeseite dichten: Hanf mit Paste oder Dichtfaden. Flachdichtende Anschlüsse bekommen nur ihre Dichtung.
5. Vor dem Verschließen abdrücken. Dank der LBP-Funktion (Leak Before Press) ist eine nicht sachgemäß verpresste Stelle dabei undicht und fällt auf.

Rohr finden Sie unter Alu-Mehrschichtverbundrohre, Dichtmittel unter Verbrauchsmaterial und Gewindeteile für die Übergänge unter Messing-Gewindefittinge.

Abholung in Hagen oder Lieferung

Alle Pressfittinge sind Bestellartikel: Sie holen sie nach Wareneingang im Lager Hagen ab, den Termin erhalten Sie mit unserer Antwort. Den Preis nennen wir Ihnen persönlich.

1. Formteil und Dimension wählen, zum Beispiel Press-T-Stück Mittelgang reduziert 26 × 16 × 26.
2. Mit „Zur Anfrageliste“ vormerken und die Stückzahl je Formteil angeben.
3. Rohr, Pressbacke und Dichtmittel gleich mit auf die Liste setzen.
4. Wir melden uns per E-Mail oder Telefon mit Preis, Verfügbarkeit und Termin.

Lager: Im Mühlenwert 22, 58135 Hagen. Laden: Eilper Straße 29, 58091 Hagen. Versand auf Anfrage. Einzelheiten unter Abholung und Anfrage und Standorte.
