Pressübergang auf Kupfer mit Klemmverschraubung – 15 und 22 mm
Pressfittinge – Abholung in Hagen
Art.-Nr. HT-125244
Abholung Lager Hagen · Im Mühlenwert 22 · Mo–Fr 8:30–17:30, Sa 10–14 · Verfügbarkeit und Abholtermin kommen mit unserer Antwort · Versand nach Absprache · Standorte
Beschreibung

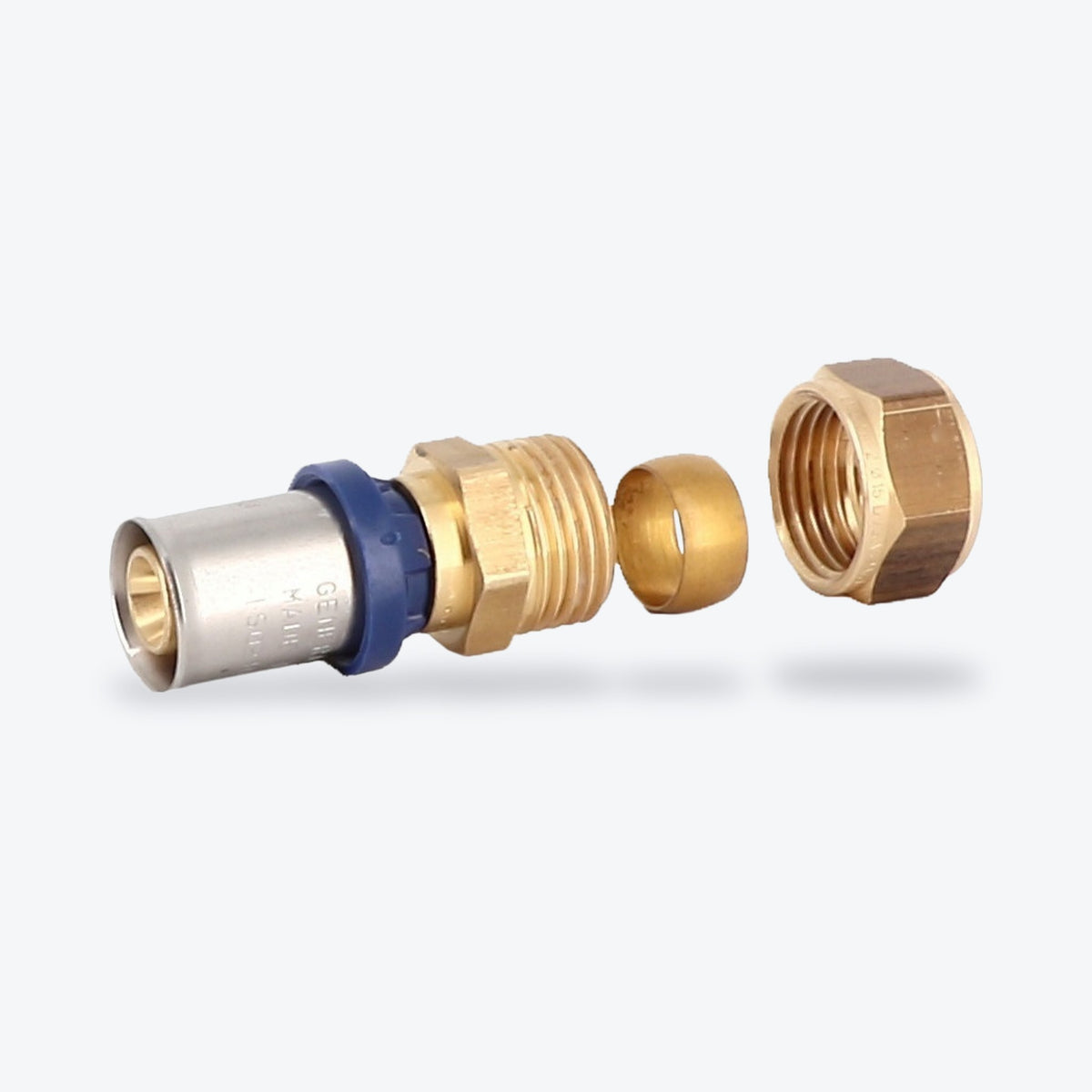

Pressübergang auf Kupfer mit Klemmverschraubung – Der Übergang verbindet ein Verbundrohr mit einer Kupferleitung: Die eine Seite wird auf das Verbundrohr gepresst, auf der Kupferseite sitzt eine Klemmverschraubung mit Klemmring und Überwurfmutter (so auf dem Herstellerbild). Zur Wahl stehen 16 × 2 mm auf Kupfer 15 mm sowie 20 × 2 und 26 × 3 mm auf 22 mm. Die Kupferseite wird geklemmt, nicht gelötet.
Technische Daten
| Formteil | Übergang Verbundrohr auf Kupfer |
|---|---|
| Anschlüsse | 1 × Pressanschluss Verbundrohr, 1 × Klemmverschraubung für Kupferrohr |
| Klemmverschraubung | Klemmring und Überwurfmutter laut Herstellerbild; Werkstoff des Klemmrings liegt uns nicht vor |
| Werkstoff | Fittingkörper Messing, Presshülse Edelstahl AISI 304, Führungsring Kunststoff; eine Verzinnung ist uns nicht belegt |
| Dichtung | Doppelter O-Ring; den Dichtungswerkstoff bestätigen wir mit dem Angebot |
| Pressprofil | Die zulässige Presskontur hängt von Fittingserie und Rohrmaß ab. Nennen Sie die gewünschte Ausführung und Ihre Presskontur in der Anfrage; vor der Montage ist die konkrete Systemfreigabe zu prüfen. |
| Kontrolle | Fenster im Führungsring zeigt die Einschubtiefe; der Ring trennt Rohr und Metall gegen elektrochemische Reaktion |
| Leak Before Press | Eine nicht sachgemäß ausgeführte Pressung wird laut Hersteller sofort als Undichtheit erkennbar |
| Betrieb laut Herstellertabelle | −20 bis +95 °C, max. 10 bar; Höchsttemperatur +120 °C |
| Frostschutz | −20 °C nur mit Frostschutzmittel (Glykol, max. 30 %) |
| Einsatz laut Herstellertabelle | Trinkwasser, Warmwasser, Heizkörper, Fußbodenheizung, Kühlung, Bewässerung, Druckluft |
| Prüfzeichen | Laut Hersteller DVGW-zugelassen, Werkstoffe nach UBA-Liste; die Registriernummer liegt uns nicht vor |
| Passendes Rohr | Alu-Mehrschichtverbundrohr in denselben Rohrmaßen, etwa unser Alu-Verbundrohr PE-X/Al/PE-X; eine ausdrückliche Systemfreigabe von Rohr und Fitting liegt uns nicht vor, wir bestätigen sie mit dem Angebot |
| Verbindung | Nicht lösbar; unter Putz nur mit Schutz der Metallteile vor Zementmasse |
| Kennzeichnung | Herstelldatum auf dem Fittingkörper |
Ausführungen
| Ausführung | Art.-Nr. |
|---|---|
| 16 × 2 mm auf Kupfer 15 mm | HT-125244 |
| 20 × 2 mm auf Kupfer 22 mm | HT-125245 |
| 26 × 3 mm auf Kupfer 22 mm | HT-125246 |
Hersteller und Sicherheit (GPSR)
| Hersteller | Herstellerangabe nach GPSR: Hersteller und Anschrift nennen wir Ihnen auf Anfrage vor der Abholung. |
|---|---|
| EU-Verantwortlicher | Nennen wir Ihnen zusammen mit dem Hersteller auf Anfrage vor der Abholung. |
| Sicherheitshinweise | Montage nach der Anleitung des Herstellers; Arbeiten an Trinkwasser- und Heizungsanlagen durch den Fachbetrieb. |
Preis je Stück inkl. MwSt. Bestellartikel: Abholung im Lager Hagen nach Wareneingang, der Termin kommt mit der Antwort auf Ihre Anfrage. Versand auf Anfrage.
Abholung, Verfügbarkeit und Lieferzeit
Der Warenkorb ist Ihre Anfrageliste – keine Kasse, keine Vorkasse. Wir antworten mit Preis, Verfügbarkeit und Abholtermin. Abholung am Lager Im Mühlenwert 22, 58135 Hagen, Mo–Fr 8:30–17:30 und Sa 10–14 nach Terminabsprache. Versand nach Absprache: Versandkosten und Lieferzeit nennen wir Ihnen im Angebot, bevor Sie sich entscheiden. Fachbetriebe beliefern wir auch mit eigenem Fahrer bis 150 km um Hagen. So läuft die Anfrage · Standorte · Für Fachbetriebe
Pressübergang auf Kupfer mit Klemmverschraubung – 15 und 22 mm
Pressübergang auf Kupfer mit Klemmverschraubung: Technische Daten, Passform und Verarbeitung
Maße, Werkstoff und Grenzwerte des Pressfittings – und was Sie zum Verpressen brauchen.
Technische Daten
- Rohr
- Alu-Mehrschichtverbundrohr
- Ausführungen
- 16 × 2 mm auf Kupfer 15 mm, 20 × 2 mm auf Kupfer 22 mm und 26 × 3 mm auf Kupfer 22 mm
- Werkstoff
- Fittingkörper aus Messing, Presshülse aus Edelstahl AISI 304
- Presskontur
- Abhängig von Fittingserie und Rohrmaß; konkrete Systemfreigabe vor der Montage prüfen
- Kontrolle
- Kontrollfenster für die Einschubtiefe; LBP-Funktion (Leak Before Press) zeigt eine fehlerhafte Pressung als Leck
- Betrieb
- Bis 10 bar bei −20 bis +95 °C, Höchsttemperatur +120 °C; −20 °C nur mit Frostschutzmittel (Glykol, höchstens 30 %)
- Einsatz
- Trinkwasser, Warmwasser, Heizkörper, Fußbodenheizung, Kühlung, Bewässerung und Druckluft (Herstellertabelle)
- Prüfzeichen
- Laut Hersteller DVGW-zugelassen; die Registriernummer liegt uns nicht vor
Passt zu
- Alu-Mehrschichtverbundrohr in den Dimensionen des Fittings: Rolle, Stange oder vorisoliert, je nach Dimension
- Pressbacke in TH-Kontur von 16 × 2 bis 40 × 3,5 mm
- Kalibrierer und Rohrschere zum Vorbereiten des Rohrs
Montage
- Montage nach der Anleitung des Herstellers; Arbeiten an Trinkwasser- und Heizungsanlagen durch den Fachbetrieb.
- Die Pressverbindung ist nicht lösbar. Deshalb darf sie unter Putz liegen; Metallteile dürfen dort aber nicht mit Zementmasse in Berührung kommen und werden mit geeignetem Material geschützt.
- Das Kontrollfenster der Presshülse zeigt, ob das Rohr tief genug eingeschoben ist.
- Ratgeber: Pressfitting oder Klemmring: Was passt zu Ihrem Verbundrohr?
Pressübergang auf Kupfer mit Klemmverschraubung: häufige Fragen
Maße, Presskontur, Kontrolle und Grenzwerte – kurz beantwortet.
Für welche Rohrgrößen gibt es „Pressübergang auf Kupfer mit Klemmverschraubung“?
Für Alu-Mehrschichtverbundrohr in 16 × 2 mm auf Kupfer 15 mm, 20 × 2 mm auf Kupfer 22 mm und 26 × 3 mm auf Kupfer 22 mm. Vor „auf“ steht das Verbundrohr (Außendurchmesser × Wandstärke), dahinter der Außendurchmesser des Kupferrohrs. Rohr, Fitting und Pressbacke müssen in Außendurchmesser und Wandstärke zusammenpassen.
Mit welcher Pressbacke wird verpresst?
Die zulässige Presskontur hängt von Fittingserie und Rohrmaß ab. Nennen Sie die gewünschte Ausführung und Ihre Presskontur in der Anfrage; vor der Montage ist die konkrete Systemfreigabe zu prüfen. Pressbacken in TH-Kontur führen wir von 16 × 2 bis 40 × 3,5 mm. Ob eine Backe in Ihre Presszange passt, hängt von deren Aufnahme ab – nennen Sie das Modell in Ihrer Anfrage.
Woran erkenne ich eine fehlerhafte Pressung?
An der LBP-Funktion (Leak Before Press): Ist eine Stelle nicht sachgemäß verpresst, zeigt sie sich sofort als Leck. Ob das Rohr tief genug steckt, zeigt vorher das Kontrollfenster der Presshülse.
Bis zu welchem Druck und welcher Temperatur ist das Pressfitting ausgelegt?
Für den Betrieb bis 10 bar bei −20 bis +95 °C, die Höchsttemperatur liegt bei +120 °C. Die −20 °C gelten nur mit Frostschutzmittel, Glykol mit höchstens 30 %. Einsatz laut Hersteller: Trinkwasser, Warmwasser, Heizkörper, Fußbodenheizung, Kühlung, Bewässerung und Druckluft.
Kann „Pressübergang auf Kupfer mit Klemmverschraubung“ unter Putz verlegt werden?
Ja. Die Pressverbindung lässt sich nicht mehr lösen und darf deshalb laut Hersteller unter Putz liegen. Die Metallteile müssen dort mit geeignetem Material vor Zementmasse geschützt werden; das übernimmt Ihr Fachbetrieb.
