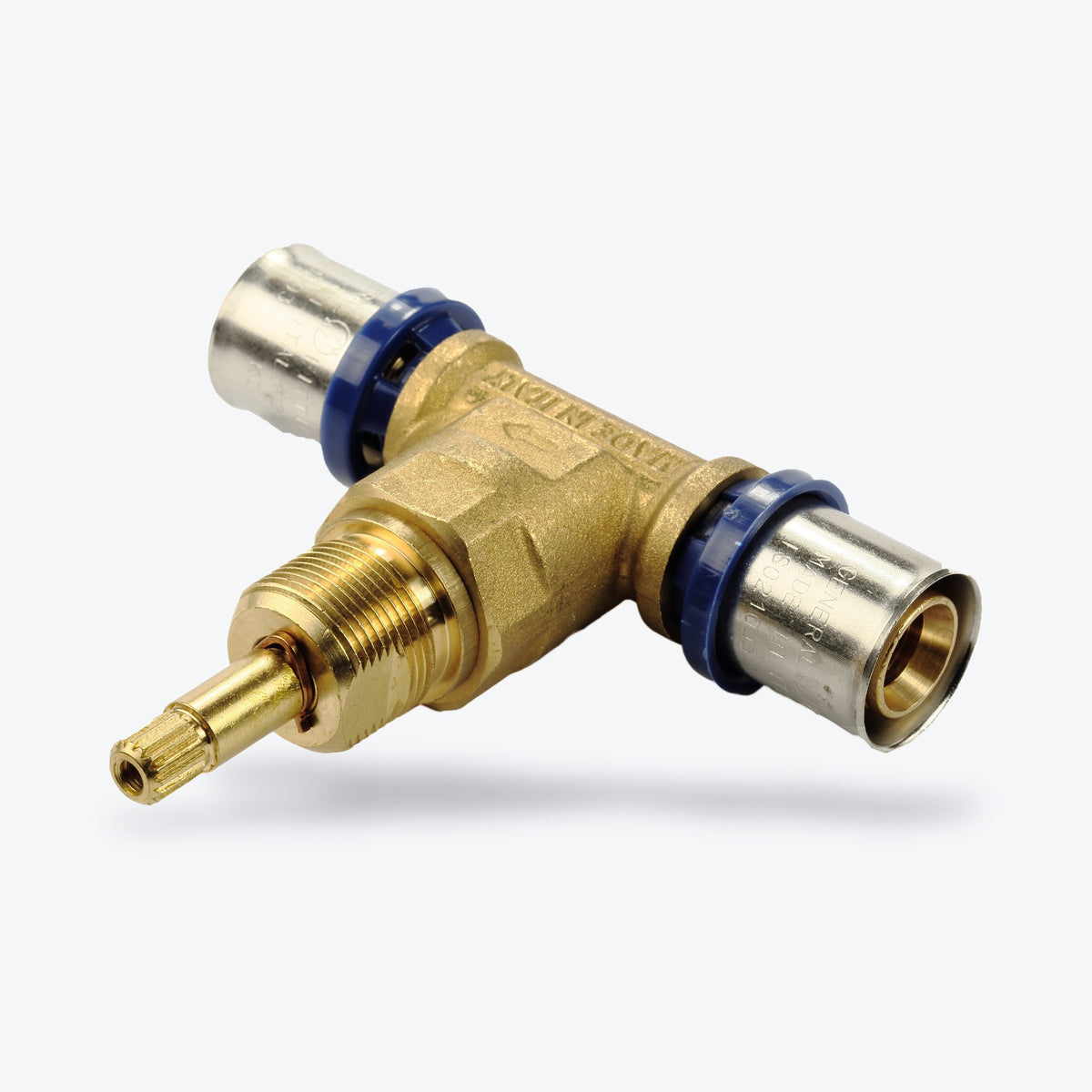

Unterputzventil – mit Pressanschlüssen für Alu-Verbundrohr 16 × 2 und 20 × 2 mm
Pressfittinge – Abholung in Hagen
Art.-Nr. HT-125260
Abholung Lager Hagen · Im Mühlenwert 22 · Mo–Fr 8:30–17:30, Sa 10–14 · Verfügbarkeit und Abholtermin kommen mit unserer Antwort · Versand nach Absprache · Standorte
Beschreibung
Unterputzventil – Das Unterputzventil wird mit zwei Pressanschlüssen in die Verbundrohrleitung eingesetzt und sitzt später in der Wand. Den Ventilkörper gibt es für 16 × 2 und 20 × 2 mm. Das Oberteil für Kalt- oder Warmwasser und die Verlängerung führen wir als eigene Artikel.
Technische Daten
| Bauteil | Ventilkörper für den Einbau unter Putz |
|---|---|
| Anschlüsse | 2 × Pressanschluss (laut Herstellerbild) |
| Rohrmaße | 16 × 2 und 20 × 2 mm |
| Oberteil | Nicht enthalten, als eigener Artikel in KW oder WW |
| Spindelgewinde, Durchfluss, Einbautiefe | Liegen uns nicht vor; bestätigen wir mit dem Angebot |
| Werkstoff | Fittingkörper Messing, Presshülse Edelstahl AISI 304, Führungsring Kunststoff; eine Verzinnung ist uns nicht belegt |
| Dichtung | Doppelter O-Ring; den Dichtungswerkstoff bestätigen wir mit dem Angebot |
| Pressprofil | Die zulässige Presskontur hängt von Fittingserie und Rohrmaß ab. Nennen Sie die gewünschte Ausführung und Ihre Presskontur in der Anfrage; vor der Montage ist die konkrete Systemfreigabe zu prüfen. |
| Kontrolle | Fenster im Führungsring zeigt die Einschubtiefe; der Ring trennt Rohr und Metall gegen elektrochemische Reaktion |
| Leak Before Press | Eine nicht sachgemäß ausgeführte Pressung wird laut Hersteller sofort als Undichtheit erkennbar |
| Betrieb laut Herstellertabelle | −20 bis +95 °C, max. 10 bar; Höchsttemperatur +120 °C |
| Frostschutz | −20 °C nur mit Frostschutzmittel (Glykol, max. 30 %) |
| Einsatz laut Herstellertabelle | Trinkwasser, Warmwasser, Heizkörper, Fußbodenheizung, Kühlung, Bewässerung, Druckluft |
| Prüfzeichen | Laut Hersteller DVGW-zugelassen, Werkstoffe nach UBA-Liste; die Registriernummer liegt uns nicht vor |
| Passendes Rohr | Alu-Mehrschichtverbundrohr in denselben Rohrmaßen, etwa unser Alu-Verbundrohr PE-X/Al/PE-X; eine ausdrückliche Systemfreigabe von Rohr und Fitting liegt uns nicht vor, wir bestätigen sie mit dem Angebot |
| Verbindung | Nicht lösbar; unter Putz nur mit Schutz der Metallteile vor Zementmasse |
| Kennzeichnung | Herstelldatum auf dem Fittingkörper |
Ausführungen
| Ausführung | Art.-Nr. |
|---|---|
| 16 × 2 mm | HT-125260 |
| 20 × 2 mm | HT-125261 |
Hersteller und Sicherheit (GPSR)
| Hersteller | Herstellerangabe nach GPSR: Hersteller und Anschrift nennen wir Ihnen auf Anfrage vor der Abholung. |
|---|---|
| EU-Verantwortlicher | Nennen wir Ihnen zusammen mit dem Hersteller auf Anfrage vor der Abholung. |
| Sicherheitshinweise | Montage nach der Anleitung des Herstellers; Arbeiten an Trinkwasser- und Heizungsanlagen durch den Fachbetrieb. |
Preis je Stück inkl. MwSt. Bestellartikel: Abholung im Lager Hagen nach Wareneingang, der Termin kommt mit der Antwort auf Ihre Anfrage. Versand auf Anfrage.
Abholung, Verfügbarkeit und Lieferzeit
Der Warenkorb ist Ihre Anfrageliste – keine Kasse, keine Vorkasse. Wir antworten mit Preis, Verfügbarkeit und Abholtermin. Abholung am Lager Im Mühlenwert 22, 58135 Hagen, Mo–Fr 8:30–17:30 und Sa 10–14 nach Terminabsprache. Versand nach Absprache: Versandkosten und Lieferzeit nennen wir Ihnen im Angebot, bevor Sie sich entscheiden. Fachbetriebe beliefern wir auch mit eigenem Fahrer bis 150 km um Hagen. So läuft die Anfrage · Standorte · Für Fachbetriebe
Unterputzventil – mit Pressanschlüssen für Alu-Verbundrohr 16 × 2 und 20 × 2 mm
Press-Unterputzventil: Technische Daten, Zubehör und Einbau
Ventilkörper, Oberteil und Verlängerung – was wozu gehört.
Technische Daten
- Anschluss
- Wird in die Verbundrohrleitung eingepresst: 16 × 2 mm und 20 × 2 mm; zulässige Presskontur nach konkreter Systemfreigabe
- Einsatz
- Absperrung eines einzelnen Leitungsstrangs, verdeckt in der Wand
- Programm
- Ventilkörper für Alu-Verbundrohr 16 × 2 und 20 × 2; Oberteil und Verlängerung als eigene Artikel
Passt zu
- Press-Oberteil in KW oder WW
- Press-Verlängerung für dickere Wände
- Alu-Mehrschichtverbundrohr und Pressfittinge für die Leitung
Montage
- Montage nach der Anleitung des Herstellers; Arbeiten an Trinkwasser- und Heizungsanlagen durch den Fachbetrieb.
- Der Ventilkörper wird eingepresst und ist danach nicht mehr lösbar; das Oberteil wird in den Ventilkörper eingesetzt.
- Fällt die Wand durch Dämmung, Vorwand oder Fliesen dicker aus, bringt die Verlängerung das Ventil auf die nötige Einbautiefe.
Häufige Fragen zum Press-Unterputzventil
Aufbau, Oberteil und Einbautiefe – kurz beantwortet.
Was gehört zum Press-Unterputzventil?
Der Ventilkörper wird in die Verbundrohrleitung eingepresst, das Oberteil wird in den Ventilkörper eingesetzt und übernimmt das Öffnen und Absperren. Oberteil und Verlängerung führen wir als eigene Artikel. Den Ventilkörper gibt es für 16 × 2 und 20 × 2.
KW oder WW – welches Oberteil brauche ich?
KW ist für die Kaltwasser-, WW für die Warmwasserleitung. Das Oberteil passt zum Press-Unterputzventil für Verbundrohr und eignet sich auch als Ersatz, wenn ein Oberteil getauscht werden muss.
Wann brauche ich die Verlängerung?
Wenn die Wand durch Dämmung, Vorwand oder Fliesen dicker ausfällt. Die Verlängerung bringt das Unterputzventil dann wieder auf die nötige Einbautiefe.
Mit welcher Kontur wird der Ventilkörper verpresst?
Die zulässige Presskontur hängt von Fittingserie und Rohrmaß ab. Nennen Sie die gewünschte Ausführung und Ihre Presskontur in der Anfrage; vor der Montage ist die konkrete Systemfreigabe zu prüfen. Pressbacken in TH-Kontur führen wir von 16 × 2 bis 40 × 3,5.
Wer baut das Unterputzventil ein?
Ein Fachbetrieb, nach der Anleitung des Herstellers. Das Ventil sitzt später verdeckt in der Wand und sperrt einen einzelnen Leitungsstrang im Haus ab.
