Schlösser Einstrahl-Etagenzähler – Kalt- oder Warmwasser, DN 15
Wasserzähler & Montageblöcke – Abholung in Hagen
Art.-Nr. HT-122191
Abholung Lager Hagen · Im Mühlenwert 22 · Mo–Fr 8:30–17:30, Sa 10–14 · Verfügbarkeit und Abholtermin kommen mit unserer Antwort · Versand nach Absprache · Standorte
Beschreibung

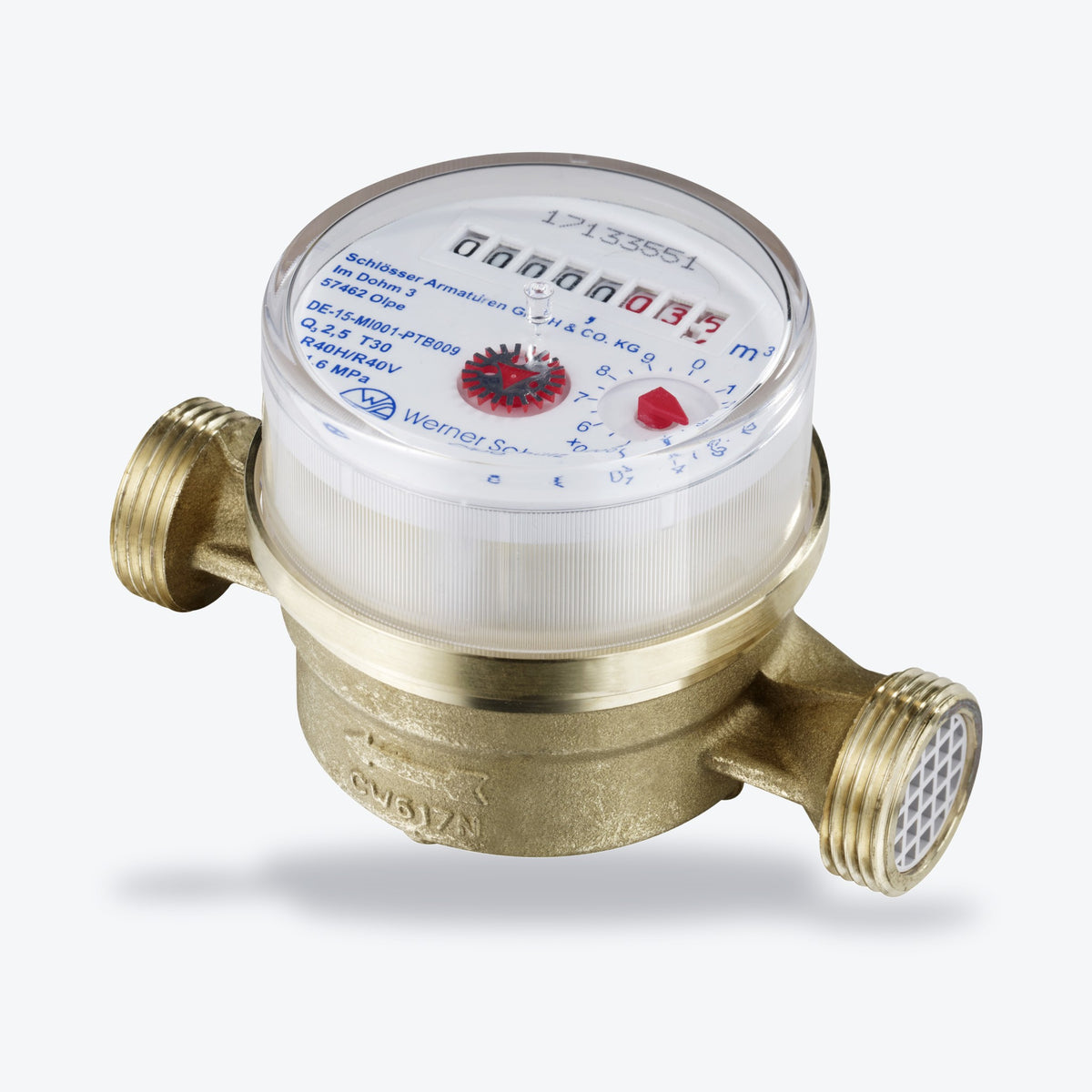

Schlösser Einstrahl-Etagenzähler – Der Einstrahl-Etagenzähler von Schlösser misst den Wasserverbrauch einer Wohnung oder Etage. Es gibt ihn für Kaltwasser bis 30 °C und für Warmwasser bis 90 °C. Er hat DN 15, ein Gehäuse aus Messing blank, EPDM-Dichtungen und ein Rollenzählwerk mit acht Rollen, fünf für m³ und drei für Liter. Eingebaut wird er waagerecht oder senkrecht. Ob und bis wann der Zähler geeicht ist, bestätigen wir mit dem Angebot. Messkapseln und Montageblöcke finden Sie unter Wasserzähler & Montageblöcke.
Technische Daten
| Marke | Schlösser |
|---|---|
| Ausführungen | Kaltwasser bis +30 °C oder Warmwasser bis +90 °C |
| Nennweite | DN 15 |
| Anschlüsse laut Herstellerzeichnung | d = G 3/4, d1 = G 1/2 |
| Maße laut Herstellerzeichnung | L = 80 mm, L1 = 160 mm, Höhe 58 mm |
| Messwerte | Dauerdurchfluss Q3 2,5 m³/h, Überlast Q4 3 m³/h, Anlaufwert 8 l/h; Druckverlust 1 bar bei 3,3 m³/h |
| Zählwerk | 8 Rollen: 5 für m³ (bis 99.999 m³), 3 für Liter (ab 0,1 l) |
| Einbaulage | Waagerecht oder senkrecht |
| Betrieb | Max. 16 bar (PN 16) |
| Werkstoffe | Messing blank, nach TrinkwV und UBA laut Hersteller; Dichtungen EPDM |
| Eichung | Bestätigen wir mit dem Angebot |
Ausführungen
| Ausführung | Art.-Nr. |
|---|---|
| Warmwasser (WW) | HT-122191 |
| Kaltwasser (KW) | HT-122190 |
Hersteller und Sicherheit (GPSR)
| Hersteller | Schlösser |
|---|---|
| EU-Verantwortlicher | Nennen wir Ihnen zusammen mit dem Hersteller auf Anfrage vor der Abholung. |
| Sicherheitshinweise | Montage nach der Anleitung des Herstellers; Arbeiten an Trinkwasser- und Heizungsanlagen durch den Fachbetrieb. |
Preis je Stück inkl. MwSt. Bestellartikel: Abholung im Lager Hagen nach Wareneingang, der Termin kommt mit der Antwort auf Ihre Anfrage. Versand auf Anfrage.
Abholung, Verfügbarkeit und Lieferzeit
Der Warenkorb ist Ihre Anfrageliste – keine Kasse, keine Vorkasse. Wir antworten mit Preis, Verfügbarkeit und Abholtermin. Abholung am Lager Im Mühlenwert 22, 58135 Hagen, Mo–Fr 8:30–17:30 und Sa 10–14 nach Terminabsprache. Versand nach Absprache: Versandkosten und Lieferzeit nennen wir Ihnen im Angebot, bevor Sie sich entscheiden. Fachbetriebe beliefern wir auch mit eigenem Fahrer bis 150 km um Hagen. So läuft die Anfrage · Standorte · Für Fachbetriebe
Schlösser Einstrahl-Etagenzähler – Kalt- oder Warmwasser, DN 15
Schlösser Einstrahl-Etagenzähler: Technische Daten, Anschluss und Montage
Nennweite, Durchfluss und Grenzwerte des Wasserzählers – und wo er eingebaut wird.
Technische Daten
- Ausführungen
- Kaltwasser (KW) und Warmwasser (WW); die Angaben hier gelten für KW
- Nennweite
- DN 15
- Anschlüsse
- G 3/4 und G 1/2, Baulängen L = 80 mm und L1 = 160 mm, Höhe 58 mm
- Einbaulage
- Waagerecht und senkrecht
- Gehäuse
- Messing blank (MS-blank), Dichtungen EPDM
- Zählwerk
- 8 Zahlenrollen: 5 für m³ bis 99.999 m³, 3 für Liter ab 0,1 Liter
- Durchfluss
- Dauerdurchfluss Q3 2,5 m³/h, Überlastdurchfluss Q4 3 m³/h, Anlaufwert 8 l/h
- Betrieb (Kaltwasser)
- Bis 16 bar (PN 16) bei max. 30 °C
- Konformität (Herstellerangabe)
- Nach Trinkwasserverordnung und UBA
Passt zu
- Messkapsel EAS-Modular Typ A34: für den Unterputz-Montageblock statt auf Putz
- Hauswasserzähler statt Wohnungszähler: Wasserzähler-Anschlussgarnitur
Montage
- Montage nach der Anleitung des Herstellers; Arbeiten an Trinkwasser- und Heizungsanlagen durch den Fachbetrieb.
- Beim Tausch zeigt ein Pfeil auf dem Zähler die Flussrichtung; alte Dichtungen werden ersetzt.
Schlösser Einstrahl-Etagenzähler: häufige Fragen
Ausführung, Durchfluss und Einbau – kurz beantwortet.
Gibt es „Schlösser Einstrahl-Etagenzähler“ auch für Warmwasser?
Ja, wir führen ihn als Kaltwasser- (KW) und als Warmwasser-Ausführung (WW). Die Daten hier gelten für die Kaltwasser-Ausführung bis 30 °C.
Was bedeuten die Durchflusswerte Q3 und Q4?
Q3 = 2,5 m³/h ist der Dauerdurchfluss, für den der Zähler dauerhaft ausgelegt ist; Q4 = 3 m³/h der Überlastdurchfluss für kurze Spitzen. Gezählt wird ab 8 l/h.
Wie zeigt der Etagenzähler den Verbrauch an?
Über ein Rollenzählwerk mit 8 Zahlenrollen: 5 für die Kubikmeter bis 99.999 m³, 3 für die Liter ab 0,1 Liter. Einbauen lässt er sich waagerecht oder senkrecht.
Passt der Etagenzähler an meinen alten Zähleranschluss?
Sitzt der alte Zähler sichtbar auf der Leitung, kommt ein Etagenzähler mit derselben Baulänge an seine Stelle. Unserer hat die Baulängen L = 80 mm und L1 = 160 mm und die Anschlüsse G 3/4 und G 1/2.
