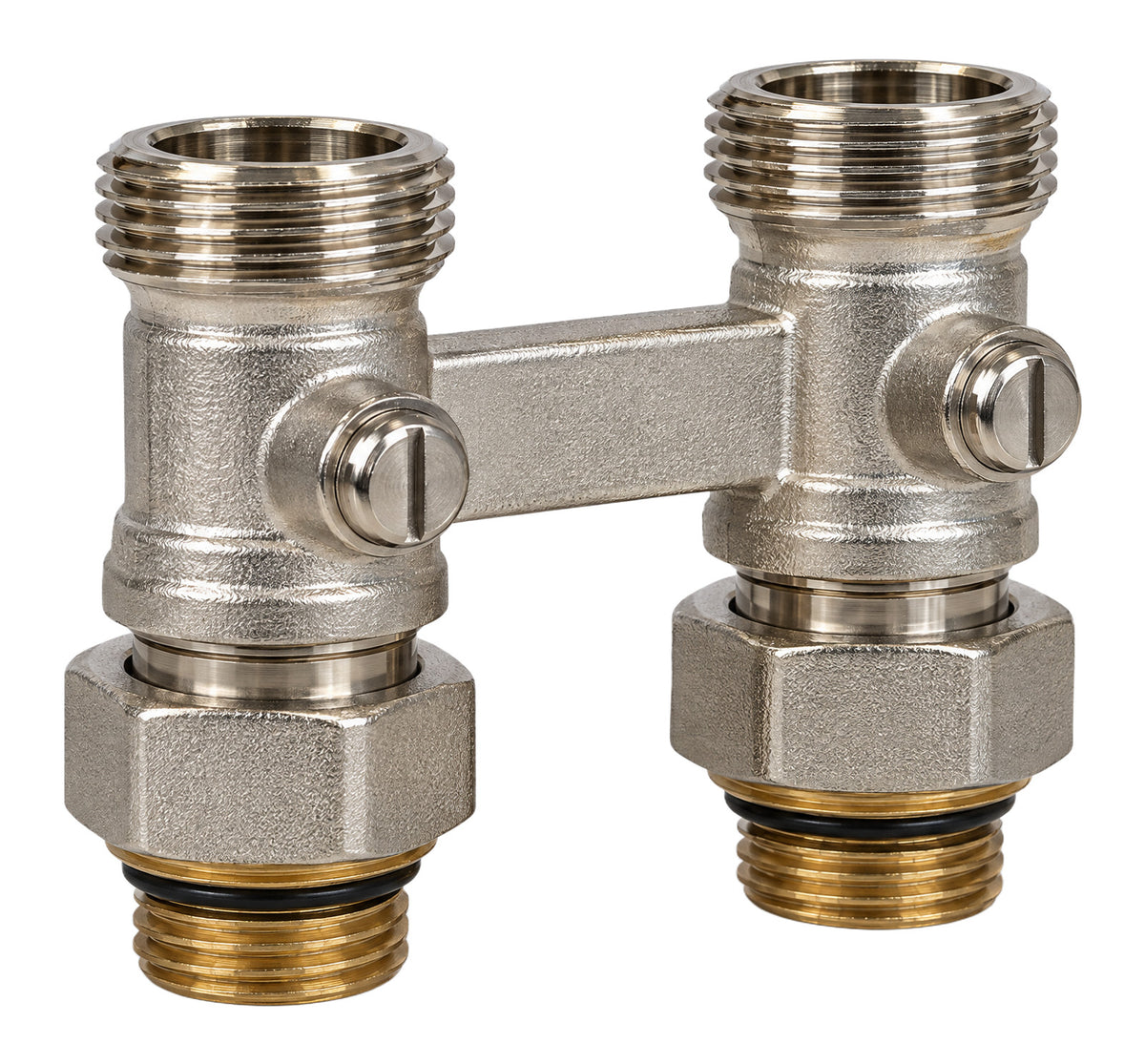

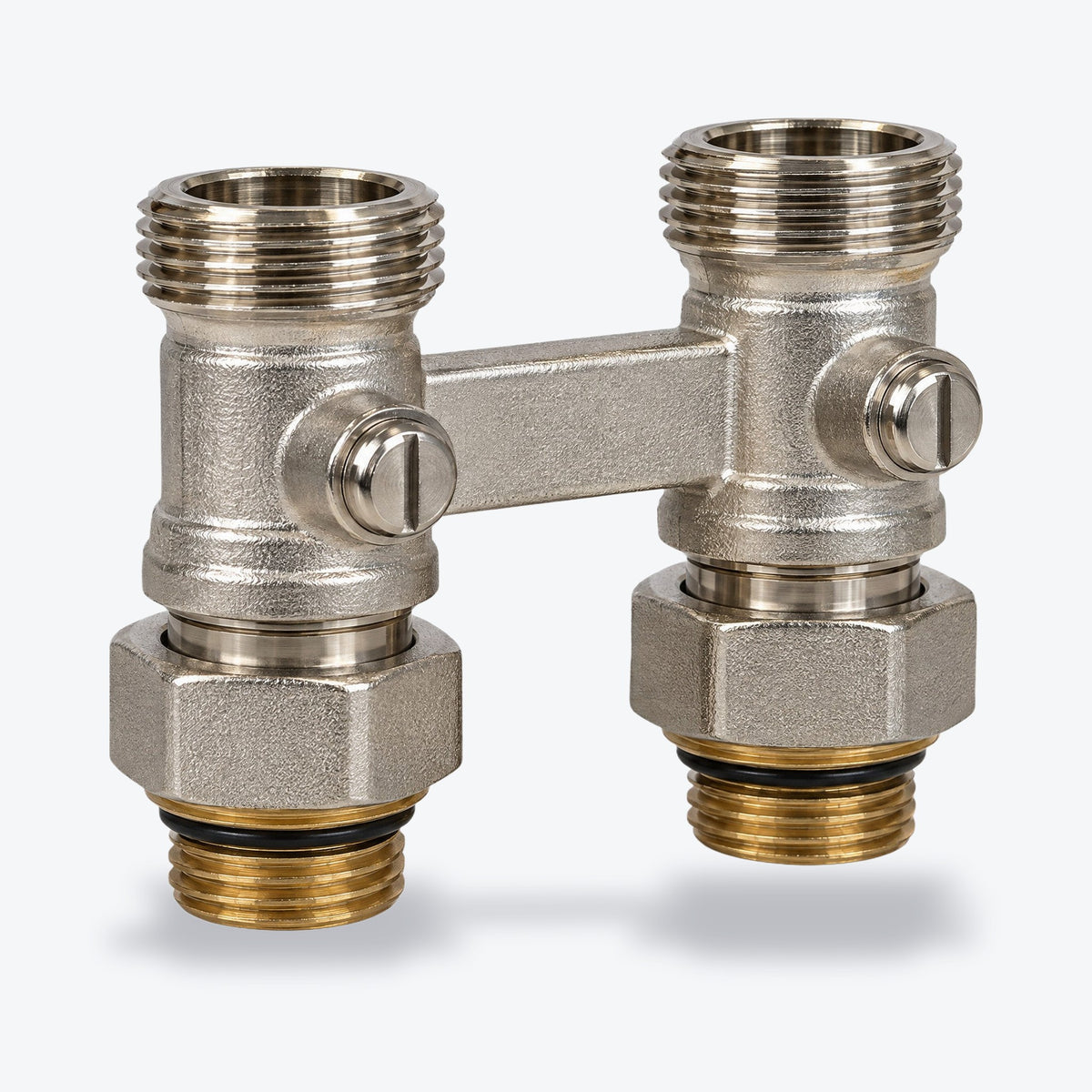

Zweirohr-Hahnblock Durchgangsform – 3/4″ Eurokonus, 1/2″ AG, 50 mm
Heizkörper-Zubehör – Abholung in Hagen
- Durchgangsform – für Rohre, die aus dem Boden kommen
- Vor- und Rücklauf einzeln absperrbar – Heizkörper abnehmen ohne Entleeren
- 3/4″ Eurokonus rohrseitig · 1/2″ heizkörperseitig · 50 mm Rohrmittenabstand
Art.-Nr. HZ-HB-DG
Abholung Lager Hagen · Im Mühlenwert 22 · Mo–Fr 8:30–17:30, Sa 10–14 · Verfügbarkeit und Abholtermin kommen mit unserer Antwort · Versand nach Absprache · Standorte
Beschreibung
Zweirohr-Hahnblock Durchgangsform – Der Hahnblock verbindet einen Ventilheizkörper mit Unteranschluss mit Vor- und Rücklauf der Heizung. Die Durchgangsform passt, wenn die Rohre aus dem Boden kommen. Beide Wege lassen sich einzeln absperren, so können Sie den Heizkörper zum Streichen oder Tauschen abnehmen, ohne die Anlage zu entleeren. Rohrseitig hat er 3/4″ Außengewinde mit Eurokonus für unsere Klemmringverschraubung 15 mm oder Klemmringverschraubung 16 mm, heizkörperseitig 1/2″ im Abstand von 50 mm wie unsere Ventilheizkörper Typ 22 und Typ 33. Kommen die Rohre aus der Wand, nehmen Sie die Eckform.
Technische Daten
| Bauform | Durchgangsform, für Rohre aus dem Boden |
|---|---|
| System | Zweirohrheizung |
| Rohranschluss | 3/4″ Außengewinde (AG) mit Eurokonus, passend zu unseren Klemmringverschraubungen 15 mm und 16 mm |
| Heizkörperanschluss | 1/2″ Außengewinde (AG), Mittenabstand 50 mm, wie beim Unteranschluss unserer Ventilheizkörper |
| Absperrung | Vor- und Rücklauf einzeln absperrbar; der Heizkörper lässt sich ohne Entleeren der Anlage abnehmen |
| Werkstoff | Messing, vernickelt (Angabe nach dem Vergleichsartikel, nicht vom Hersteller unseres Teils); Dichtung und Prüfzeichen liegen uns nicht vor, wir bestätigen sie mit dem Angebot |
| Lieferumfang | 1 Hahnblock; Klemmringverschraubungen und Thermostatkopf gibt es separat |
| Art.-Nr. | HZ-HB-DG |
Hersteller und Sicherheit (GPSR)
| Hersteller | Herstellerangabe nach GPSR: Hersteller und Anschrift nennen wir Ihnen auf Anfrage vor der Abholung. |
|---|---|
| EU-Verantwortlicher | AKKAYA Bauelemente GmbH |
| Sicherheitshinweise | Montage nur durch einen Fachbetrieb. |
Abholung Lager Hagen; Versandkosten und Lieferzeit auf Anfrage.
Abholung, Verfügbarkeit und Lieferzeit
Der Warenkorb ist Ihre Anfrageliste – keine Kasse, keine Vorkasse. Wir antworten mit Preis, Verfügbarkeit und Abholtermin. Abholung am Lager Im Mühlenwert 22, 58135 Hagen, Mo–Fr 8:30–17:30 und Sa 10–14 nach Terminabsprache. Versand nach Absprache: Versandkosten und Lieferzeit nennen wir Ihnen im Angebot, bevor Sie sich entscheiden. Fachbetriebe beliefern wir auch mit eigenem Fahrer bis 150 km um Hagen. So läuft die Anfrage · Standorte · Für Fachbetriebe
Zweirohr-Hahnblock Durchgangsform – 3/4″ Eurokonus, 1/2″ AG, 50 mm
Zweirohr-Hahnblock: Technische Daten, passendes Zubehör und Montage
Anschlussmaße, passende Verschraubungen und die Wahl zwischen Eck- und Durchgangsform.
Technische Daten
- Bauform
- Durchgangsform – für Rohre, die aus dem Boden kommen
- Rohranschluss
- 3/4″ Außengewinde (AG) mit Eurokonus
- Heizkörperanschluss
- 1/2″ Außengewinde (AG), Rohrmittenabstand 50 mm
- Absperrung
- Vor- und Rücklauf einzeln absperrbar
- System
- Zweirohrheizung
- Material
- Messing, vernickelt (Angabe nach dem Vergleichsartikel); Dichtung und Prüfzeichen bestätigen wir mit dem Angebot
- Lieferumfang
- 1 Hahnblock; Klemmringverschraubungen und Thermostatkopf separat
Passt zu
- Ventilheizkörper mit Unteranschluss und 50 mm Rohrmittenabstand, zum Beispiel unsere Typ 22 und Typ 33
- Klemmringverschraubung 15 mm für Kupferrohr oder 16 mm für Kunststoff- und Verbundrohr, auf dem 3/4″-Eurokonus – zwei je Heizkörper
- Kommen die Rohre aus der Wand: Hahnblock Eckform
Montage
- Montage und Anschluss nur durch einen Fachbetrieb.
- Der Hahnblock verbindet Vor- und Rücklauf mit dem Unteranschluss des Heizkörpers; rohrseitig sitzen die Klemmringverschraubungen auf dem 3/4″-Eurokonus.
- Zum Streichen oder Tauschen Vor- und Rücklauf absperren und den Heizkörper abnehmen, ohne die Anlage zu entleeren.
- Vorher prüfen, ob die Rohre aus der Wand oder aus dem Boden kommen; im Zweifel ein Foto der Anschlusssituation mitschicken.
- Ratgeber: Hahnblock montieren und Heizkörper anschließen: Teile, Klemmring, Thermostat
Häufige Fragen zum Zweirohr-Hahnblock
Bauform, Anschlussmaß und Verschraubung – kurz beantwortet.
Eckform oder Durchgangsform – welchen Hahnblock brauche ich?
Kommen die Heizungsrohre aus der Wand, ist die Eckform richtig, kommen sie aus dem Boden, die Durchgangsform. Beide schließen den Heizkörper im Zweirohrsystem an Vor- und Rücklauf an. Im Zweifel schicken Sie uns ein Foto der Anschlusssituation.
Passt der Hahnblock an meinen Heizkörper?
Er passt an Ventilheizkörper mit Unteranschluss: Heizkörperseitig hat er 1/2″ Außengewinde im Rohrmittenabstand von 50 mm, dem Standard bei Ventilheizkörpern mit Unteranschluss und dem Maß unserer Ventilheizkörper Typ 22 und Typ 33. Bei einem anderen Heizkörper messen Sie den Abstand der beiden unteren Anschlüsse von Mitte zu Mitte.
Welche Verschraubung brauche ich für die Rohre?
Rohrseitig hat der Hahnblock 3/4″ Außengewinde mit Eurokonus. Darauf passen unsere Klemmringverschraubungen: 15 mm für Kupferrohr, 16 mm für Kunststoff- und Verbundrohr. Je Heizkörper brauchen Sie zwei, eine für den Vorlauf und eine für den Rücklauf.
Wozu lässt sich der Hahnblock absperren?
Vor- und Rücklauf lassen sich einzeln schließen. So kann der Heizkörper zum Streichen oder Tauschen abgenommen werden, ohne die Anlage zu entleeren.
Was ist im Lieferumfang?
Ein Hahnblock; laut Vergleichsartikel aus vernickeltem Messing. Klemmringverschraubungen und Thermostatkopf gibt es separat. Montage und Anschluss übernimmt ein Fachbetrieb.
