Verteilerschrank Unterputz – für Heizkreisverteiler
Fußbodenheizung – Abholung in Hagen
Art.-Nr. HT-122956
Abholung Lager Hagen · Im Mühlenwert 22 · Mo–Fr 8:30–17:30, Sa 10–14 · Verfügbarkeit und Abholtermin kommen mit unserer Antwort · Versand nach Absprache · Standorte
Beschreibung

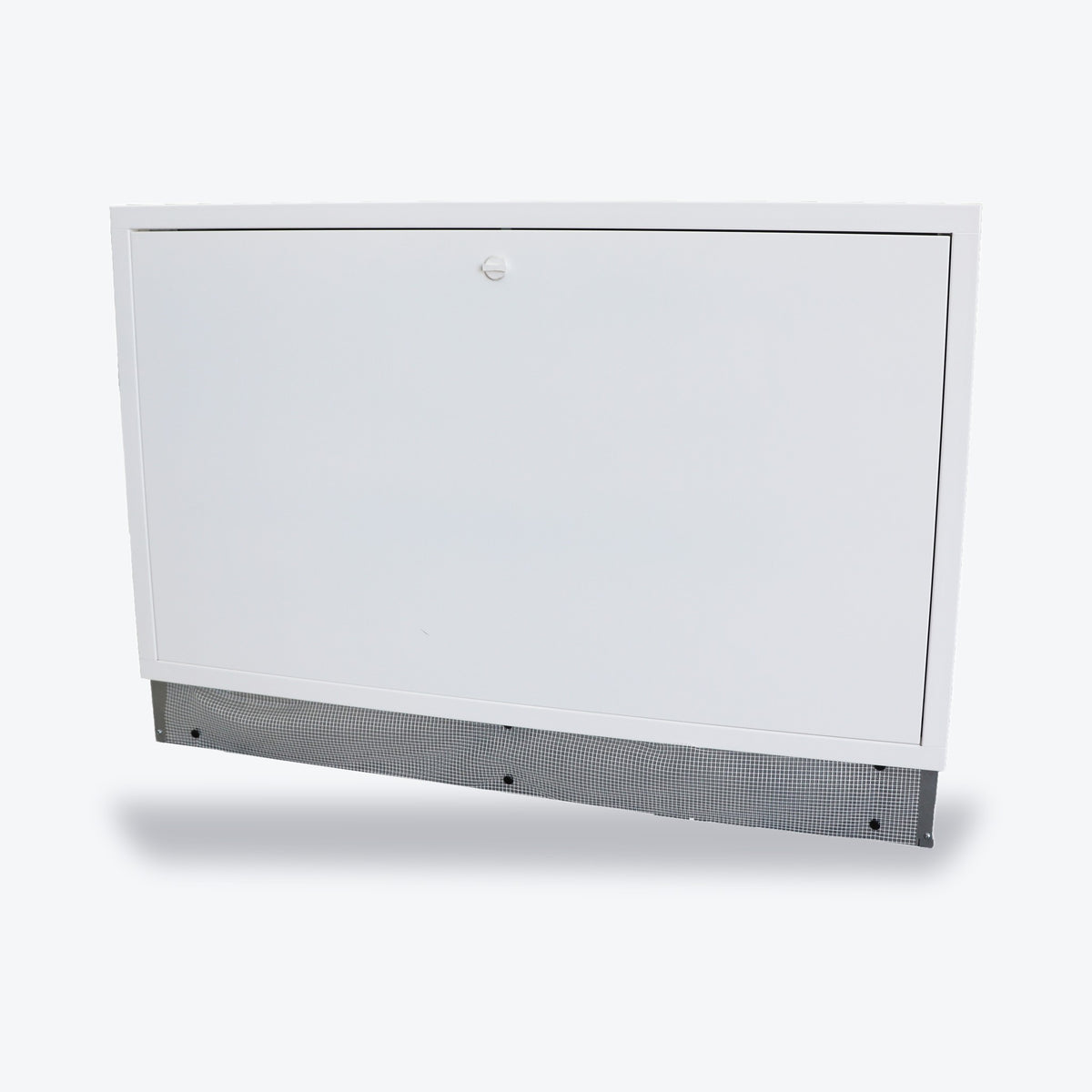

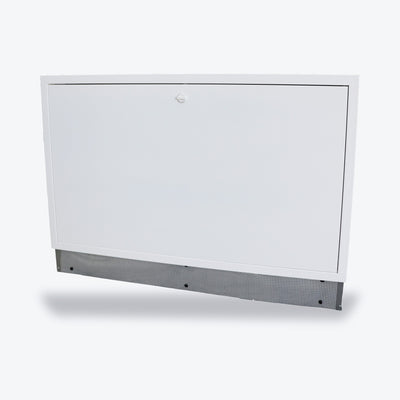

Verteilerschrank Unterputz – Der Unterputz-Verteilerschrank sitzt in der Wand und nimmt den Heizkreisverteiler bündig auf. Höhe und Tiefe sind verstellbar, Höhe 505 bis 605 mm, Tiefe 110 bis 160 mm, die Breite wählen Sie mit 670, 830, 1030 oder 1130 mm nach der Länge des Verteilers. Standfüße, Prallleiste und Münzschloss gehören dazu. Vor der Wand gibt es den Aufputz-Verteilerschrank.
Technische Daten
| Montage | Unterputz, in der Wand |
|---|---|
| Maße laut Hersteller | 505–605 × 670, 830, 1030 oder 1130 × 110–160 mm; die Zuordnung der Maße zu Höhe, Breite und Tiefe bestätigen wir mit dem Angebot |
| Heizkreise je Größe | Liegt uns nicht vor; nennen Sie uns Verteiler oder Kreiszahl, wir ordnen die Breite zu |
| Ausstattung | Höhenverstellbare Standfüße, steckbare Frontsichtblende, abnehmbare Estrich-Prallleiste, Münzschloss |
| Rückwand | Fest, mit horizontalen Schlitzen und Universalschiene für den Verteiler |
| Oberfläche | Rahmen und Tür glatt, glänzend lackiert, ähnlich RAL 9016 |
Ausführungen
| Ausführung | Art.-Nr. |
|---|---|
| 505–605 × 670 × 110–160 mm | HT-122956 |
| 505–605 × 830 × 110–160 mm | HT-122957 |
| 505–605 × 1030 × 110–160 mm | HT-122958 |
| 505–605 × 1130 × 110–160 mm | HT-122959 |
Hersteller und Sicherheit (GPSR)
| Hersteller | Herstellerangabe nach GPSR: Hersteller und Anschrift nennen wir Ihnen auf Anfrage vor der Abholung. |
|---|---|
| EU-Verantwortlicher | Nennen wir Ihnen zusammen mit dem Hersteller auf Anfrage vor der Abholung. |
| Sicherheitshinweise | Montage nach der Anleitung des Herstellers; Arbeiten an Trinkwasser- und Heizungsanlagen durch den Fachbetrieb. |
Preis je Stück inkl. MwSt. Bestellartikel: Abholung im Lager Hagen nach Wareneingang, der Termin kommt mit der Antwort auf Ihre Anfrage. Versand auf Anfrage.
Abholung, Verfügbarkeit und Lieferzeit
Der Warenkorb ist Ihre Anfrageliste – keine Kasse, keine Vorkasse. Wir antworten mit Preis, Verfügbarkeit und Abholtermin. Abholung am Lager Im Mühlenwert 22, 58135 Hagen, Mo–Fr 8:30–17:30 und Sa 10–14 nach Terminabsprache. Versand nach Absprache: Versandkosten und Lieferzeit nennen wir Ihnen im Angebot, bevor Sie sich entscheiden. Fachbetriebe beliefern wir auch mit eigenem Fahrer bis 150 km um Hagen. So läuft die Anfrage · Standorte · Für Fachbetriebe
Verteilerschrank Unterputz – für Heizkreisverteiler
Verteilerschrank Unterputz: Technische Daten, Zubehör und Montage
Heizkreisverteiler, Verteilerschrank und die Teile für den Anschluss des Heizrohrs.
Technische Daten
- Einbauart
- In die Wand eingelassen, die Tür schließt bündig mit der Wand ab
- Ausführungen
- 505–605 × 670 × 110–160 mm, 505–605 × 830 × 110–160 mm, 505–605 × 1030 × 110–160 mm und 505–605 × 1130 × 110–160 mm
- Optik
- Tür und Rahmen glatt, glänzend lackiert, ähnlich RAL 9016
- Ausstattung
- Höhenverstellbare Standfüße, abnehmbare Estrich-Prallleiste, steckbare Frontsichtblende, Münzschloss
- Rückwand
- Feste Konstruktion mit horizontalen Schlitzen und Universalschienen für den Verteiler
Passt zu
- Heizkreisverteiler zur Unterbringung im Schrank
- Aufputz-Verteilerschrank, wenn keine Wandnische vorgesehen ist
Montage
- Montage nach der Anleitung des Herstellers; Arbeiten an Trinkwasser- und Heizungsanlagen durch den Fachbetrieb.
- Die Standfüße gleichen unterschiedliche Bodenhöhen aus; die abnehmbare Estrich-Prallleiste schützt laut Hersteller während der Estrichverlegung vor Beschädigungen.
Verteilerschrank Unterputz: häufige Fragen
Verteiler, Schrank und Anbindung – kurz beantwortet.
Welche Teile für den Verteiler der Fußbodenheizung führen Sie?
Den Heizkreisverteiler mit 3 bis 13 Heizkreisen, einen Unterputz- und einen Aufputz-Verteilerschrank, für die Anbindung des Heizrohrs die Klemmverschraubung mit Eurokonus und den Führungsbogen, außerdem ein Verteiler-Anschluss-Set mit Thermometer in Eckform.
Unterputz- oder Aufputz-Verteilerschrank – worin unterscheiden sie sich?
Der Unterputz-Schrank wird in die Wand eingelassen, seine glänzend lackierte Tür (ähnlich RAL 9016) schließt bündig mit der Wand ab. Der Aufputz-Schrank wird vor der Wand aufgestellt, wenn keine Wandnische vorgesehen ist; ihn gibt es in drei Größen für 2–5, 6–9 oder 10–13 Heizkreise.
Welche Teile verbinden das Heizrohr mit dem Verteiler?
Die Klemmverschraubung mit Eurokonus für Heizrohr 16 × 2 oder 17 × 2 mm; laut Hersteller passt sie an nahezu alle Heizkreisverteiler. Dazu der Führungsbogen, der Heizrohre von 14 × 2 bis 17 × 2 mm in der 90°-Biegung zum Verteiler führt.
Wie viele Heizkreise hat der Heizkreisverteiler?
Den Heizkreisverteiler gibt es mit 3 bis 13 Heizkreisen. Die Abgänge haben 3/4″, Vor- und Rücklauf werden mit 1″ angeschlossen. Laut Hersteller lässt er sich in einem Metallkasten oder direkt in einer Trennwand einbauen.
Was gehört zum Verteiler-Anschluss-Set mit Thermometer?
Zwei Kugelhähne – rot für den Vorlauf, blau für den Rücklauf – und ein Aufsteckthermometer mit einer Anzeige von 0 bis 60 °C, im Messinggehäuse. Wir führen die Eck-Ausführung, gedacht für Systeme mit eingeschränktem Platz.
